Микропроцессорный тестер Fluke 90 — диагностика цифровых плат и проверка электронных шин управления

Fluke 90 — специализированный микропроцессорный тестер, разработанный для поиска неисправностей в цифровых электронных устройствах. Прибор позволяет исследовать работу системных шин, проверять микросхемы памяти и контролировать операции обмена данными в оборудовании, построенном на совместимых микропроцессорных архитектурах.

Технические характеристики

Основные параметры микропроцессорного тестера Fluke 90:

• бренд — Fluke,
• категория — микропроцессорный тестер электронных плат,
• серия — 90 Microprocessor Board Tester,
• модельное обозначение — Fluke 90,
• каталожный артикул — зависит от процессорного исполнения, отдельный универсальный код не подтвержден,
• тип диагностики — внутрисхемное тестирование цифровых устройств,
• принцип взаимодействия — эмуляция прямого доступа к памяти DMA,
• проверка системной шины — Bus Test,
• контроль оперативной памяти — Memory Test,
• проверка портов ввода-вывода — I/O Test,
• исполнение — переносное.

Особенности конструкции

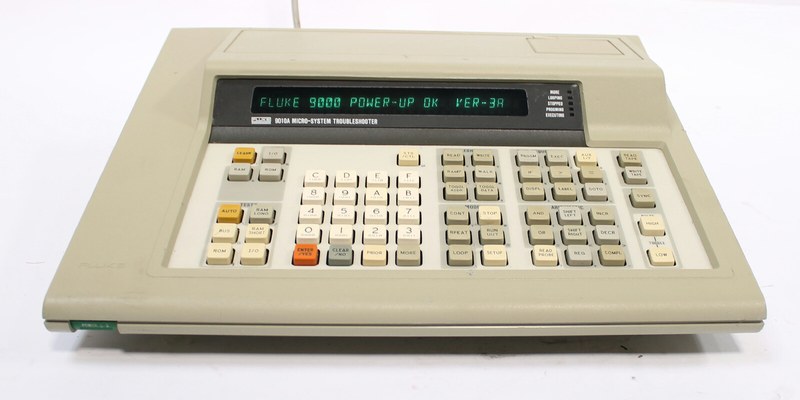

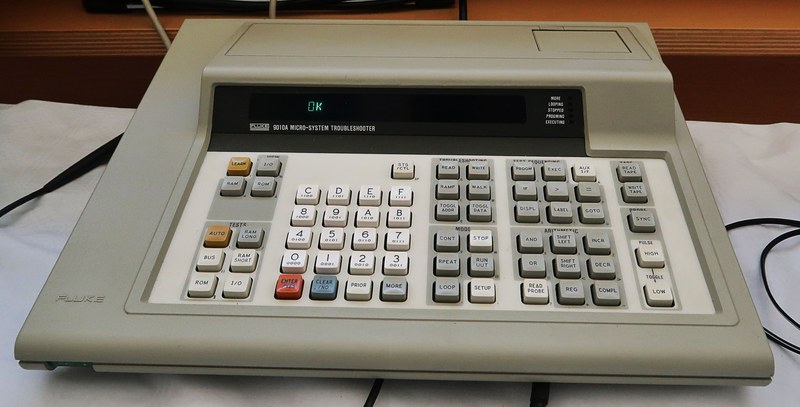

Микропроцессорный тестер Fluke 90 имеет компактный корпус с цифровой клавиатурой, функциональными клавишами и жидкокристаллическим индикатором. Компоновка предназначена для работы непосредственно возле исследуемой платы, где оператору требуется вводить адреса памяти, выбирать тестовые процедуры и контролировать сообщения диагностики. На лицевой панели расположены органы выбора испытаний и управления последовательностью операций. Числовые клавиши используются для ввода параметров проверяемых участков цифровой системы. Отдельные функциональные элементы позволяют переходить между режимами исследования без подключения дополнительных органов управления. Информация выводится на двухстрочный экран. На нем отображаются команды, диагностические сообщения и полученные результаты. Предусмотренная конструкцией механическая регулировка контрастности позволяет подобрать удобный угол восприятия информации при различном положении прибора относительно оператора.

Области применения

Микропроцессорный тестер Fluke 90 предназначен для диагностики совместимых цифровых электронных устройств. Основными направлениями его использования являются:

• обследование микропроцессорных плат,
• поиск неисправностей адресных шин,
• диагностика цифровых линий данных,
• проверка оперативной памяти,
• контроль содержимого постоянной памяти,
• исследование портов ввода-вывода,
• обнаружение коротких замыканий сигнальных проводников,
• выявление нарушений логических уровней,
• диагностика промышленной управляющей электроники,
• обслуживание устаревших вычислительных устройств,
• проверка электронных блоков автоматизации,
• исследование цифровых плат технологического оборудования,
• ремонт специализированных микропроцессорных модулей,
• анализ работы периферийных контроллеров,
• обследование электронных систем с совместимыми процессорами.

Компания «Олниса» занимается поставками промышленного и контрольно-измерительного оборудования. По запросу на микропроцессорный тестер Fluke 90 доступны технические консультации относительно исполнения, совместимости с процессорными архитектурами и необходимой комплектации. Наличие конкретной версии исторической модели требует предварительного подтверждения. Компания оперативно рассматривает заявки и организует доставку доступного оборудования по всей стране.

Преимущества

Практические достоинства микропроцессорного тестера Fluke 90 заключаются в следующем:

• возможность диагностировать плату без извлечения микропроцессора,
• разделение неисправностей памяти и системных шин,
• целенаправленный поиск поврежденных сигнальных соединений,
• проверка отдельных функциональных узлов цифровой системы,
• сокращение числа пробных замен электронных компонентов,
• возможность исследования оборудования с неработающей основной программой,
• упрощение обнаружения ошибок обращения к памяти,
• контроль цифровых интерфейсов непосредственно на плате,
• выполнение диагностических операций без полноценного запуска прикладного программного обеспечения,
• удобный ввод команд с аппаратной клавиатуры,
• непосредственное отображение сообщений диагностики,
• возможность обмена данными с внешним компьютером,
• пригодность для ремонта совместимого электронного оборудования прежних поколений.

Таким образом, Fluke 90 — специализированный тестер для поиска аппаратных неисправностей в микропроцессорных системах. Его диагностические средства позволяют исследовать шины управления, адресные проводники, оперативную и постоянную память, а также отдельные периферийные интерфейсы.
