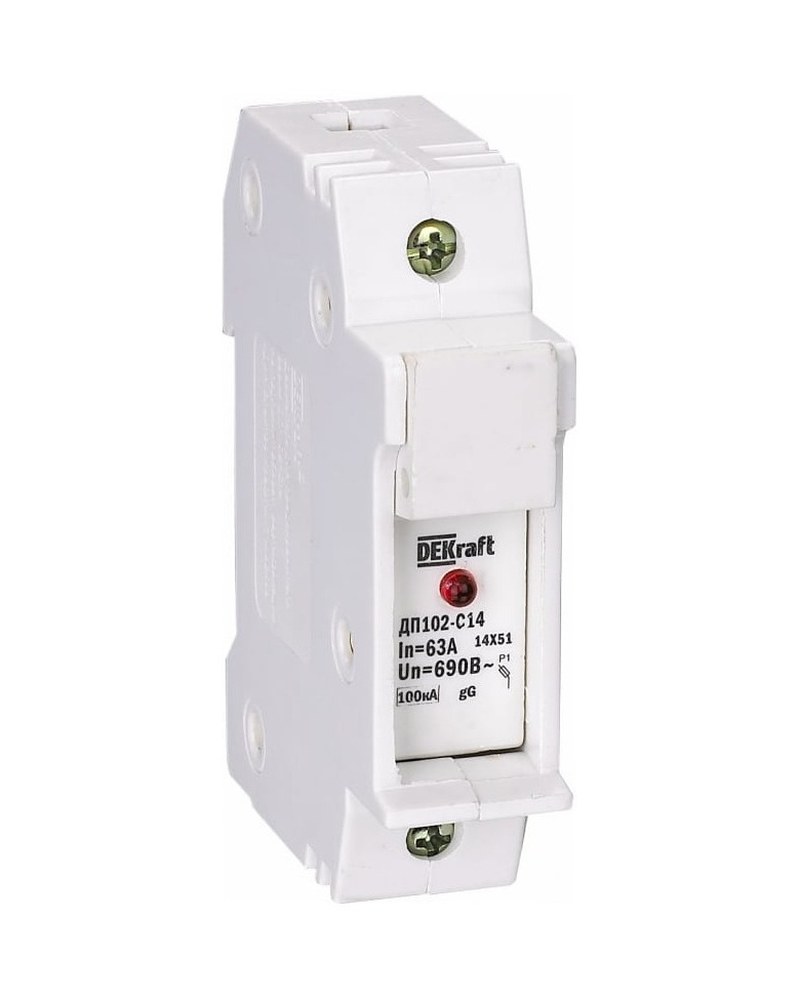

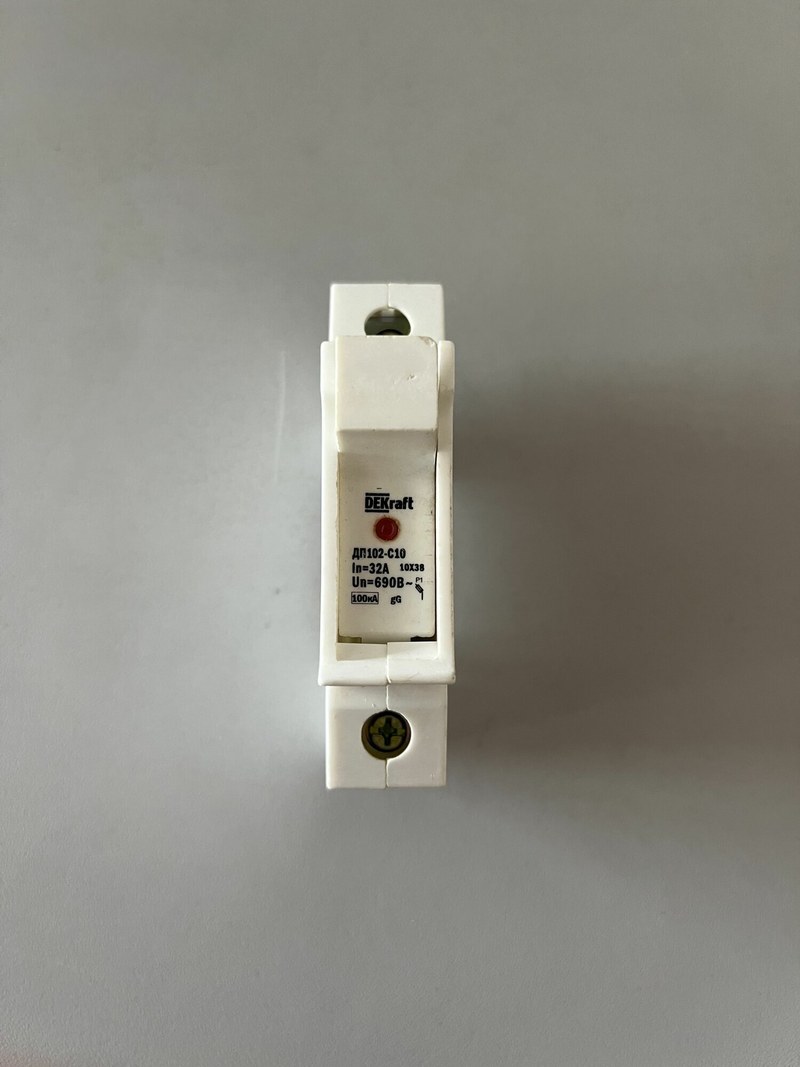

Держатель предохранителя DEKraft ДП-102 21383DEK — компактная защита электрических цепей со светодиодной индикацией

DEKraft ДП-102 21383DEK — однополюсный модульный держатель, предназначенный для размещения цилиндрических плавких предохранителей в распределительных электрических устройствах. Изделие обеспечивает механическую фиксацию защитной вставки, электрическое соединение с проводниками и возможность оперативной замены предохранителя после его срабатывания.

Технические характеристики

Основные параметры держателя предохранителя DEKraft ДП-102 21383DEK:

• бренд — DEKraft,
• категория — держатель цилиндрического предохранителя,
• серия — ДП-102,
• модель — ДП102-С10-1P,
• артикул — 21383DEK,
• количество полюсов — 1P,
• тип совместимой вставки — цилиндрическая ПЦ-102,
• типоразмер предохранителя — C10, 10 × 38 мм,
• номинальный продолжительный ток — 32 А,
• рабочее напряжение сети — до 500 В переменного тока,
• тип подключения проводников — винтовой,
• светодиодная индикация срабатывания — предусмотрена,
• монтажная ширина — 18 мм,
• количество занимаемых модулей — 1,
• способ крепления — DIN-рейка,
• подключение питания — сверху или снизу,
• предпочтительное рабочее положение — вертикальное,
• допустимое монтажное положение — произвольное,
• степень защиты корпуса — IP20,
• назначение — размещение и подключение плавкой защитной вставки.

Особенности конструкции

Держатель DEKraft ДП-102 21383DEK представляет собой модульный электромеханический узел с изоляционным корпусом, внутренними токоведущими элементами и отсеком для установки цилиндрического предохранителя. Конструкция рассчитана на включение в электрическую цепь последовательно с защищаемым участком, поэтому рабочий ток проходит непосредственно через установленную плавкую вставку. Основой устройства служит корпус из электроизоляционного материала. Он отделяет проводящие части друг от друга и формирует посадочное пространство для защитного элемента. Геометрия держателя соответствует стандартному модульному формату, что позволяет размещать его рядом с автоматическими выключателями, контакторами и другой низковольтной аппаратурой. Внутри предусмотрена контактная система для цилиндрической вставки. При установке предохранителя его металлические торцевые элементы соединяются с токоведущими контактами держателя. Надежность такого соединения имеет принципиальное значение, поскольку повышенное переходное сопротивление способно вызвать дополнительный нагрев контактного узла.

Области применения

DEKraft ДП-102 21383DEK предназначен для размещения плавких защитных элементов в низковольтных распределительных устройствах. Основными направлениями применения являются:

• защита отдельных электрических линий,
• распределительные щиты административных зданий,
• электрические шкафы промышленных установок,
• цепи питания систем автоматизации,
• вспомогательные электрические цепи оборудования,
• низковольтные сети коммерческих объектов,
• щиты управления технологическими механизмами,
• электропитание контрольно-измерительных устройств,
• защита отдельных потребителей,
• электрические цепи вентиляционного оборудования,
• системы инженерного электроснабжения,
• распределительные шкафы производственных помещений,
• цепи управления насосными агрегатами,
• модульные панели низковольтной аппаратуры.

Компания «Олниса» занимается поставками электротехнического оборудования DEKraft, включая держатель цилиндрического предохранителя ДП-102 21383DEK. Покупателям предоставляются технические консультации по совместимости плавких вставок, номинальным параметрам, особенностям исполнения и комплектации. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Основные практические достоинства DEKraft ДП-102 21383DEK заключаются в следующем:

• удобная замена плавкого предохранителя без демонтажа держателя,
• наглядное обнаружение перегоревшей вставки благодаря светодиодной сигнализации,
• сокращение времени поиска неисправного защитного элемента,
• компактное размещение в распределительном щите,
• возможность индивидуальной защиты отдельных электрических линий,
• простая установка рядом с другой модульной аппаратурой,
• удобная организация подвода проводников,
• надежная механическая фиксация защитной вставки,
• отсутствие необходимости в сложном обслуживании,
• возможность подбора предохранителя под параметры защищаемой цепи,
• удобство модернизации существующих электрических шкафов,
• унификация защитных элементов при использовании совместимой серии,
• сокращение трудоемкости профилактического обслуживания,
• удобное расположение обслуживаемого узла на передней панели щита.

Таким образом, DEKraft ДП-102 21383DEK — однополюсный модульный держатель, предназначенный для установки цилиндрических плавких предохранителей типоразмера 10 × 38 мм. Изделие обеспечивает электрическое соединение защитного элемента с проводниками, механическую фиксацию вставки и удобный доступ для ее замены.
