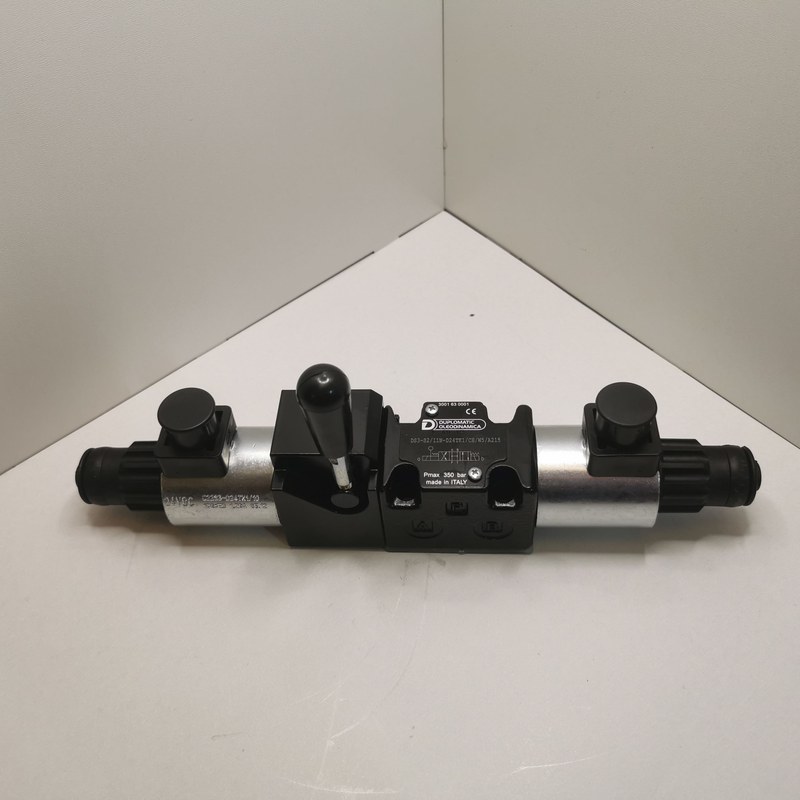

Гидрораспределитель Duplomatic DS3-S3/11N-D24K1 3411500017 — электромагнитное управление потоком в гидросистемах до 350 бар

Направление движения рабочей жидкости определяет последовательность перемещений гидроцилиндров и направление вращения гидромоторов, поэтому распределительный элемент напрямую влияет на работу исполнительного механизма. Duplomatic DS3-S3/11N-D24K1 3411500017 предназначен для электрического переключения гидравлических каналов и применяется в промышленных системах, где требуются компактный монтаж, высокая допустимая нагрузка по давлению и управление от цепи постоянного тока 24 В.

Технические характеристики

К основным параметрам гидрораспределителя Duplomatic DS3-S3/11N-D24K1 относятся:

• бренд — Duplomatic,
• категория — электромагнитный золотниковый гидрораспределитель,
• серия — DS3,
• модель — DS3-S3/11N-D24K1,
• артикул — 3411500017,
• гидравлическая схема — четырехлинейная трехпозиционная,
• тип золотника — S3,
• управление — два электромагнита,
• возврат в нейтраль — пружинное центрирование,
• монтажный типоразмер — NG6 / CETOP 03,
• монтажная поверхность — ISO 4401-03,
• максимальный расход — до 100 л/мин,
• максимальное давление в каналах P, A и B — 350 бар,
• максимальное давление в линии T — 210 бар,
• напряжение катушек — 24 В DC,
• электрическое присоединение — K1, штекерное по EN 175301-803,
• материал стандартных уплотнений — NBR,
• рабочая среда — гидравлические жидкости на минеральной основе,
• конструктивное исполнение — прямого действия.

Особенности конструкции

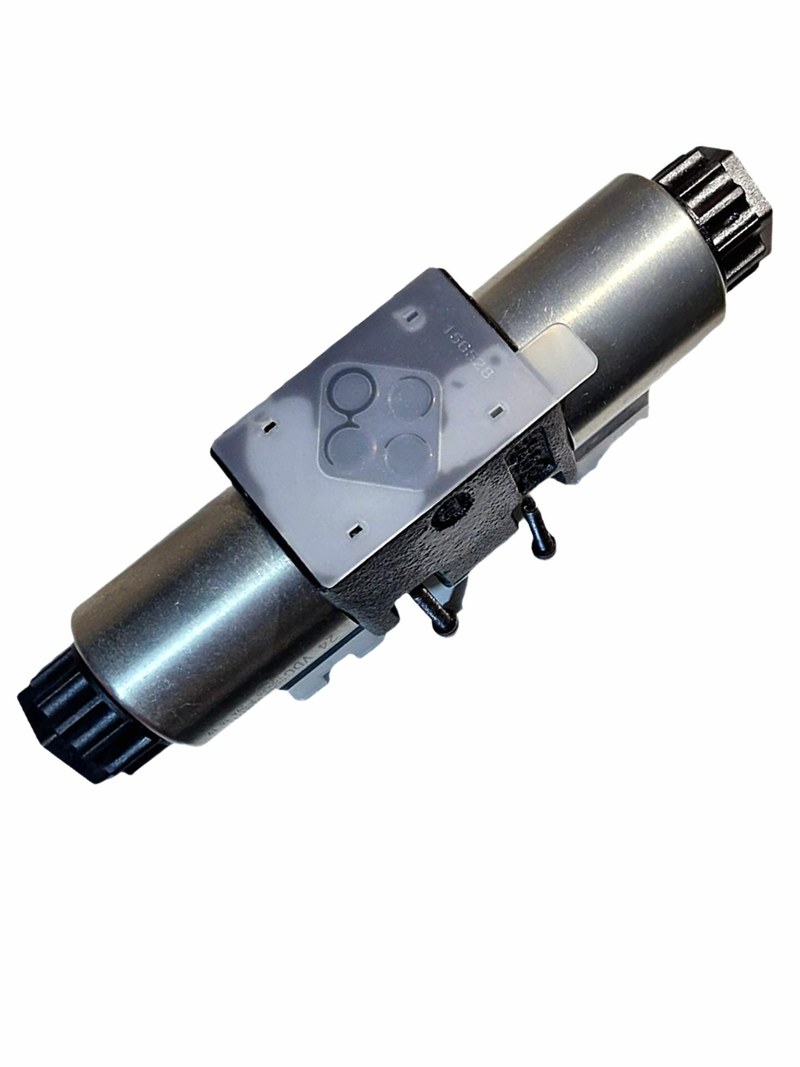

Основным регулирующим элементом DS3-S3 является цилиндрический золотник, перемещающийся внутри прецизионно обработанного канала корпуса. Положение по отношению к внутренним проточкам определяет, какие гидравлические линии соединены между собой и какие перекрыты. Благодаря этому один элемент выполняет функции пуска, остановки и изменения направления потока без применения нескольких отдельных запорных клапанов. Корпус гидрораспределителя рассчитан на установку непосредственно на монтажную плиту или гидравлический коллектор. Наружные трубопроводы не подключаются к корпусу клапана индивидуальными резьбовыми фитингами: каналы P, T, A и B совмещаются с отверстиями монтажной поверхности. Такое решение уменьшает размеры гидроблока и дает возможность размещать рядом дополнительные модульные клапаны.

Принцип работы

В нейтральном состоянии обе катушки обесточены, а пружины удерживают золотник по центру корпуса. Для схемы S3 канал P в этот момент перекрыт, поэтому подача от насоса не направляется к исполнительному органу через распределитель. Одновременно линии A и B сообщаются с каналом T. Такая конфигурация разгружает рабочие полости исполнительного элемента в сторону сливной магистрали. Когда напряжение подается на один электромагнит, золотник смещается вдоль своей оси. В одной рабочей позиции напор P соединяется с одним из исполнительных каналов, а противоположная полость через другой канал сообщается с T. В результате гидроцилиндр перемещается в заданном направлении либо гидромотор начинает вращение соответствующей стороны.

Области применения

Duplomatic DS3-S3/11N-D24K1 используется в гидроприводах, где требуется дистанционное изменение направления движения исполнительного органа. Наиболее характерные направления применения:

• металлорежущие станки,
• гидравлические прессы,
• производственные автоматические линии,
• промышленные гидростанции,
• управление двухсторонними гидроцилиндрами,
• реверсирование гидромоторов,
• зажимные и позиционирующие механизмы,
• подъемно-транспортное оборудование,
• системы подачи и перемещения заготовок,
• испытательные гидравлические стенды,
• машиностроительное оборудование,
• формовочные и технологические установки,
• модульные гидравлические блоки NG6,
• системы автоматизации с управляющим напряжением 24 В DC.

Компания «Олниса» осуществляет поставку гидрораспределителей Duplomatic DS3-S3/11N-D24K1 с артикулом 3411500017 и других компонентов промышленной гидравлики. Заказчикам доступны технические консультации по типу золотника, монтажной поверхности, допустимому давлению, расходу, напряжению электромагнитов и совместимости оборудования с существующей гидросистемой. Заявки обрабатываются оперативно, доставка продукции организуется по всей стране.

Преимущества

Практические свойства модели определяются сочетанием стандартного монтажного интерфейса, электромагнитного управления и высоких допустимых рабочих параметров. К преимуществам относятся:

• артикул 3411500017 для точной идентификации исполнения,
• стандартный присоединительный размер NG6,
• монтажная поверхность ISO 4401-03,
• четыре гидравлические линии и три положения золотника,
• два независимых электромагнитных привода,
• пружинное автоматическое центрирование,
• схема S3 с перекрытым P и соединением A и B со сливом T в нейтрали,
• максимальное давление до 350 бар в рабочих каналах,
• пропускная способность до 100 л/мин,
• управляющее напряжение 24 В постоянного тока,
• стандартное штекерное подключение K1,
• уплотнения NBR для минеральных гидравлических жидкостей,
• компактная установка на плиту или коллектор,
• прямое переключение золотника электромагнитами,
• возможность построения модульных гидравлических систем,
• удобная интеграция в электрическую систему управления оборудованием.

Таким образом, Duplomatic DS3-S3/11N-D24K1 3411500017 представляет собой четырехлинейный трехпозиционный гидрораспределитель прямого действия для систем с рабочим давлением до 350 бар. Два соленоида на 24 В DC обеспечивают электрическое изменение направления потока, а пружинное центрирование автоматически возвращает золотник к исходной позиции при снятии команды.
