Набор Fluke 116/323 HVAC Combo Kit 4296029 — мультиметр и токовые клещи для диагностики климатического оборудования

Диагностика холодильной установки, вентиляционной системы или газового отопительного оборудования редко ограничивается одной электрической величиной. В ходе обслуживания приходится контролировать ток компрессора или двигателя, проверять напряжение питания, измерять температуру, оценивать емкость конденсаторов и регистрировать микроток датчика пламени. Fluke 116/323 HVAC Combo Kit 4296029 объединяет два специализированных прибора, распределяя эти операции между мультиметром Fluke 116 и токовыми клещами Fluke 323.

Технические характеристики

Основные параметры Fluke 116/323 HVAC Combo Kit 4296029 распределяются между двумя входящими в набор измерительными приборами:

• бренд — Fluke,
• категория — комплект электроизмерительных приборов для HVAC,
• модель комплекта — Fluke 116/323 HVAC Combo Kit,
• каталожный номер — 4296029,

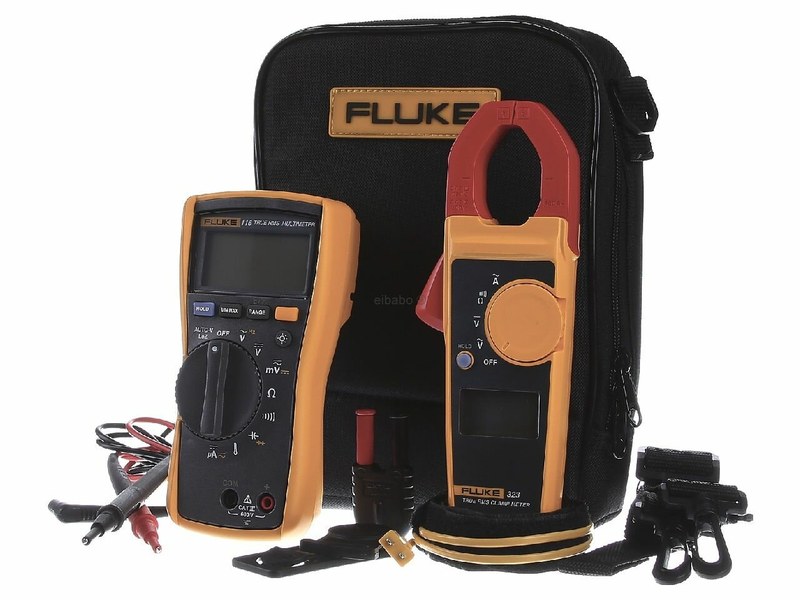

• состав — цифровой мультиметр Fluke 116 и токовые клещи Fluke 323,
• максимальное напряжение Fluke 116 — 600 В AC/DC,
• метод измерения переменного напряжения Fluke 116 — True RMS,
• сопротивление Fluke 116 — до 40 МОм,
• питание Fluke 116 — батарея 9 В,
• типовая автономность Fluke 116 — около 400 часов без подсветки.

Особенности конструкции

Комплект построен не на дублировании функций, а на разделении задач. Fluke 116 используется там, где необходим контактный анализ электрической цепи или температурное измерение. Fluke 323 предназначен прежде всего для быстрого контроля тока без вмешательства в проводку. За счет этого специалист может оставить мультиметр подключенным к контрольной точке и параллельно измерить нагрузочный ток другим прибором. Fluke 116 имеет крупный поворотный селектор и подсвечиваемый дисплей. Аналоговая сегментная шкала обновляется быстрее цифрового поля и помогает наблюдать изменение параметра во времени. Функции MIN, MAX и AVG позволяют фиксировать отклонения, которые могут не проявляться в момент первоначальной проверки.

Принцип работы

При проверке силовой нагрузки Fluke 323 охватывает только один проводник цепи. Переменный ток создает магнитное поле вокруг жилы, которое воспринимается магнитной системой клещей и преобразуется в измеряемое значение. Если одновременно охватить фазный и нейтральный проводники одной цепи, их магнитные потоки будут взаимно компенсироваться, и корректного значения нагрузки получить не удастся. True RMS позволяет Fluke 323 определять действующее значение тока даже при отклонении формы сигнала от идеальной синусоиды. Это полезно при работе с современной электронной нагрузкой, регуляторами и рядом приводных устройств.

Области применения

Набор Fluke 116/323 рассчитан прежде всего на обслуживание инженерного климатического и электротехнического оборудования. Типичные задачи включают:

• диагностику систем отопления, вентиляции и кондиционирования,
• обслуживание холодильных установок,
• контроль компрессоров,
• измерение тока электродвигателей,
• проверку вентиляторов и насосов,
• диагностику газовых горелок,
• измерение тока ионизации датчиков пламени,
• проверку пусковых и рабочих конденсаторов,
• контроль температуры трубопроводов,
• диагностику термостатов и цепей управления,
• проверку питающего напряжения,
• поиск фантомных напряжений в проводке,
• контроль сопротивления и целостности цепей,
• обслуживание контакторов и реле,
• проверку коммерческого холодильного оборудования,
• диагностику электрических узлов зданий.

Компания «Олниса» осуществляет поставку комплектов Fluke 116/323 HVAC Combo Kit 4296029 и другого профессионального измерительного оборудования. Заказчикам доступны технические консультации по диапазонам измерений, возможностям контроля микроамперных сигналов, температурной диагностике и применению токовых клещей. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Разделение измерительных функций между двумя приборами делает комплект удобным для комплексного обслуживания HVAC-систем. К практическим преимуществам относятся:

• два самостоятельных измерительных прибора в одном комплекте,
• измерение переменного тока клещами до 400 А,
• отсутствие необходимости разрывать силовую цепь при контроле AC,
• True RMS измерения переменных сигналов,
• контроль напряжения до 600 В,
• измерение сопротивления мультиметром до 40 МОм,
• измерение емкости до 9999 мкФ,
• контроль температуры до +400 °C,
• измерение микроамперных сигналов датчиков пламени,
• режим AutoV/LoZ для подавления фантомных показаний,
• регистрация MIN/MAX/AVG,
• подсветка экрана Fluke 116,
• компактные клещи для ограниченного монтажного пространства,
• Data Hold у Fluke 323,
• категория CAT III 600 В для обоих приборов,
• категория CAT IV 300 В у Fluke 323,

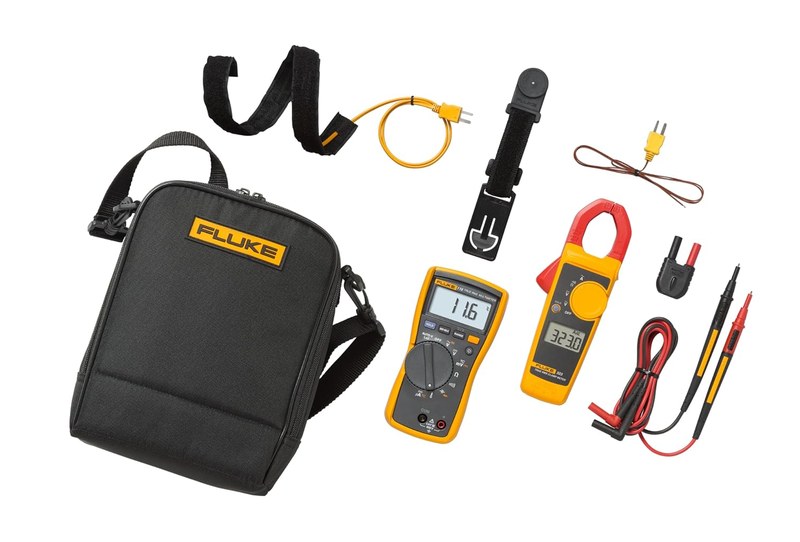

• температурные принадлежности в комплекте,
• магнитный подвес ToolPak,
• общий мягкий кейс для хранения и транспортировки.

Таким образом, Fluke 116/323 HVAC Combo Kit 4296029 сформирован специально для задач, где контактные измерения необходимо сочетать с быстрым контролем нагрузочного тока. Мультиметр Fluke 116 закрывает диагностику напряжения, сопротивления, частоты, емкости, температуры и микроамперных цепей, а Fluke 323 берет на себя бесконтактное измерение переменного тока до 400 А.
