Преобразователь частоты ELHART EMD-MINI-015-S — управление трехфазным двигателем 1,5 кВт от однофазной сети 220 В

Для регулирования скорости асинхронного электродвигателя недостаточно простого изменения питающего напряжения: необходимо управлять частотой электрического поля статора и одновременно поддерживать требуемое соотношение напряжения и частоты. Эту задачу выполняет преобразователь частоты ELHART EMD-MINI-015-S, рассчитанный на двигатель мощностью 1,5 кВт и работу от однофазной сети 220 В.

Технические характеристики

Основные параметры ELHART EMD-MINI-015-S определяют возможности преобразователя при работе с общепромышленным асинхронным приводом:

• бренд — ELHART,
• серия — EMD-MINI,
• модель — EMD-MINI-015-S,
• артикул / код заказа — EMD-MINI-015-S,
• номинальная мощность двигателя — 1,5 кВт,
• входное питание — 1 фаза, 220 В AC,
• допустимый диапазон входного напряжения — 170–253 В AC,
• программные скорости — до 15 значений.

Особенности конструкции

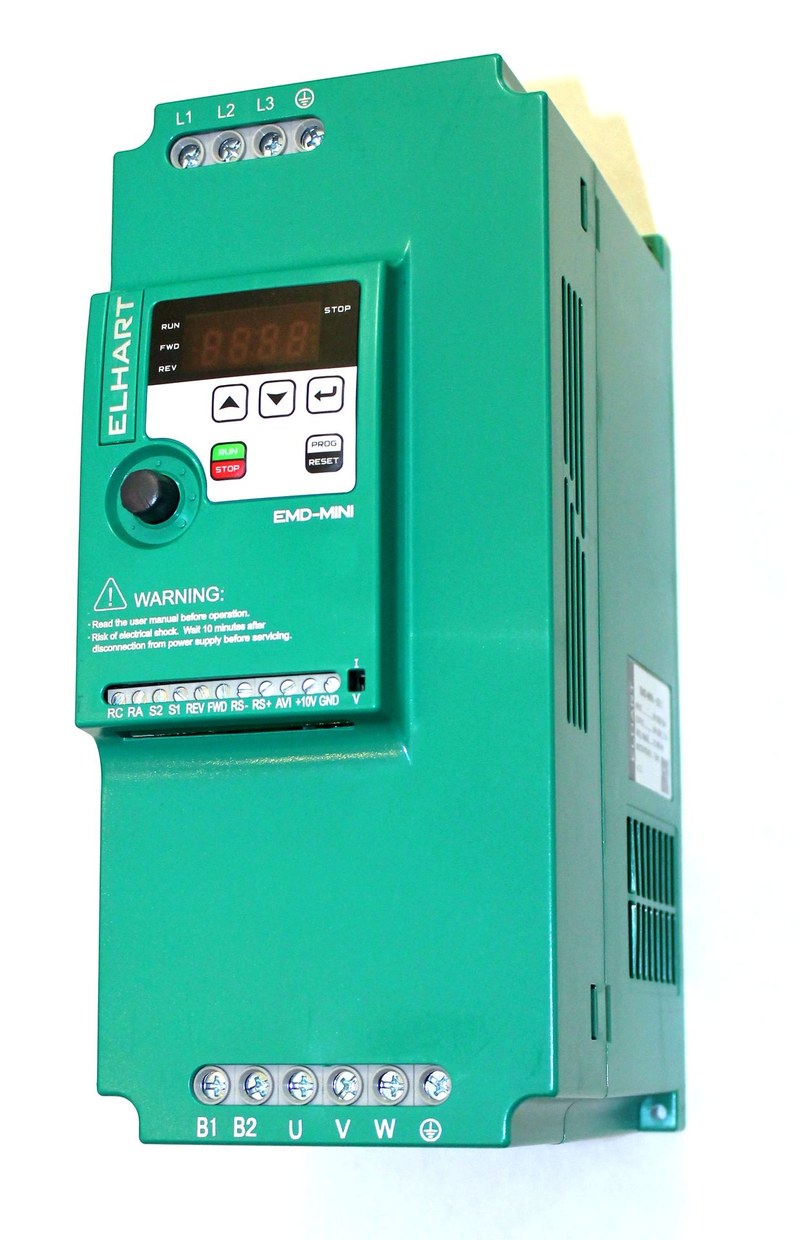

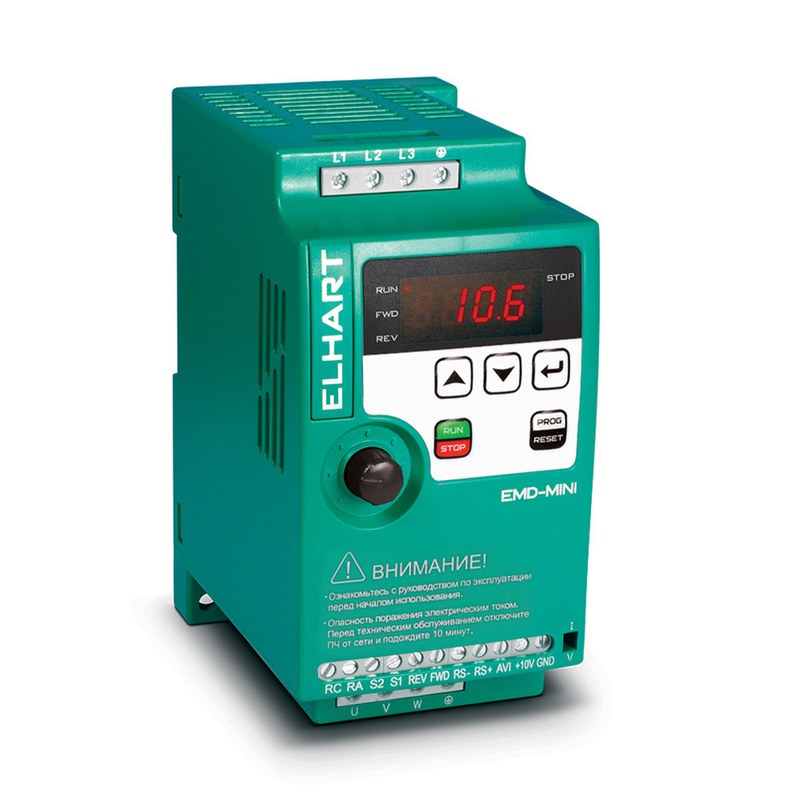

EMD-MINI-015-S выполнен в компактном корпусе, рассчитанном на размещение внутри шкафа автоматики. Для модели мощностью 1,5 кВт габаритное исполнение остается достаточно небольшим, что позволяет использовать преобразователь в распределительных и управляющих шкафах с ограниченным свободным пространством. Силовая часть устройства построена по классической для частотного преобразователя схеме. Входное однофазное переменное напряжение сначала преобразуется в постоянное, после чего инверторный каскад формирует из него трехфазную систему с регулируемой частотой. Поэтому двигатель получает не непосредственное сетевое питание, а синтезированное преобразователем напряжение с параметрами, определяемыми заданным режимом.

Принцип работы

После подключения к однофазной сети 220 В входной выпрямитель преобразует синусоидальное напряжение в постоянное. Энергия поступает в звено постоянного тока, где напряжение сглаживается, а затем передается на силовой инвертор. Инвертор управляется электронным контроллером и формирует трехфазную последовательность импульсов. Изменяя параметры коммутации силовых ключей, преобразователь создает на выходе переменное напряжение требуемой частоты. Двигатель воспринимает его как трехфазное питание, а скорость вращения магнитного поля статора изменяется пропорционально частоте.

Области применения

ELHART EMD-MINI-015-S предназначен для приводов небольшой мощности, работающих в общепромышленных системах автоматизации. К характерным областям применения относятся:

• вентиляционные установки,
• насосные агрегаты,
• полировальные механизмы,
• очистное оборудование,
• небольшие производственные линии,
• дозирующие установки,
• механизмы с несколькими заданными скоростями,
• системы автоматического поддержания давления или расхода,
• электроприводы с трехфазным двигателем 220 В при однофазном вводе.

Компания «Олниса» осуществляет поставку преобразователей частоты ELHART EMD-MINI-015-S и другого оборудования для управления электроприводами. Заказчикам доступны технические консультации по мощности двигателя, номинальному току, напряжению, способам задания частоты и интерфейсам связи. Заявки обрабатываются оперативно, доставка оборудования организуется по всей стране.

Преимущества

Практические достоинства EMD-MINI-015-S связаны с компактностью и достаточным набором функций для большинства приводов небольшой мощности:

• артикул EMD-MINI-015-S для точного определения исполнения,
• работа от однофазного питания 220 В,
• формирование трехфазного выхода 220 В,
• поддержка двигателей мощностью до 1,5 кВт,
• регулируемое время разгона и торможения,
• локальный поворотный задатчик частоты,
• защита от перегрузки по току и короткого замыкания,
• контроль повышенного и пониженного напряжения,
• компактный монтаж на DIN-рейку.

Таким образом, ELHART EMD-MINI-015-S — компактный частотный преобразователь для трехфазного асинхронного двигателя мощностью 1,5 кВт, позволяющий организовать регулируемый привод при наличии однофазной сети 220 В. Выходной ток 7 А, диапазон частоты 0,1–590 Гц и программируемые времена разгона и торможения делают модель подходящей для насосов, вентиляторов, транспортеров и разнообразных механизмов малой мощности.
