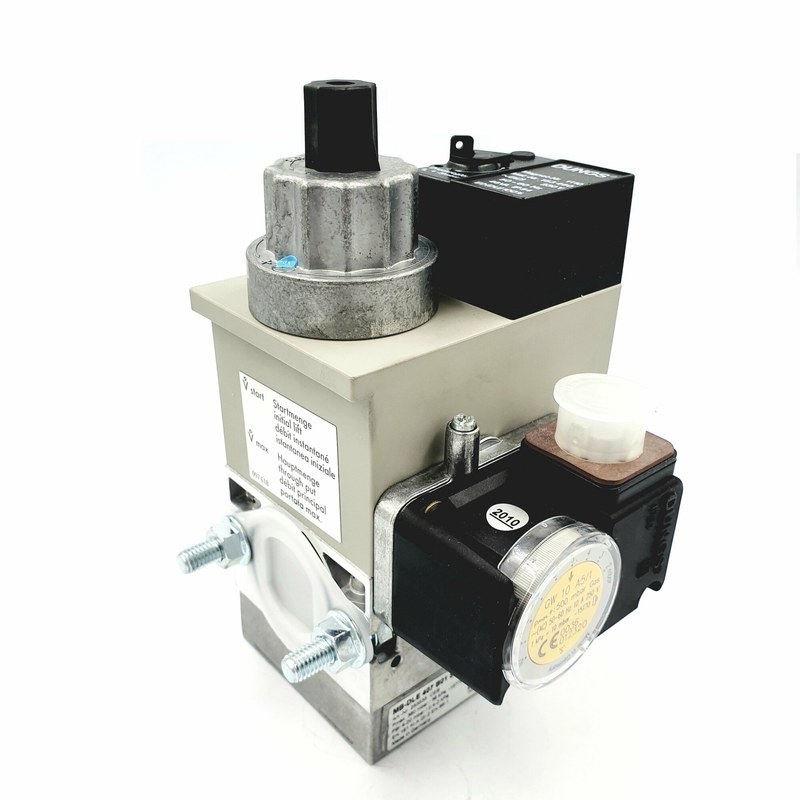

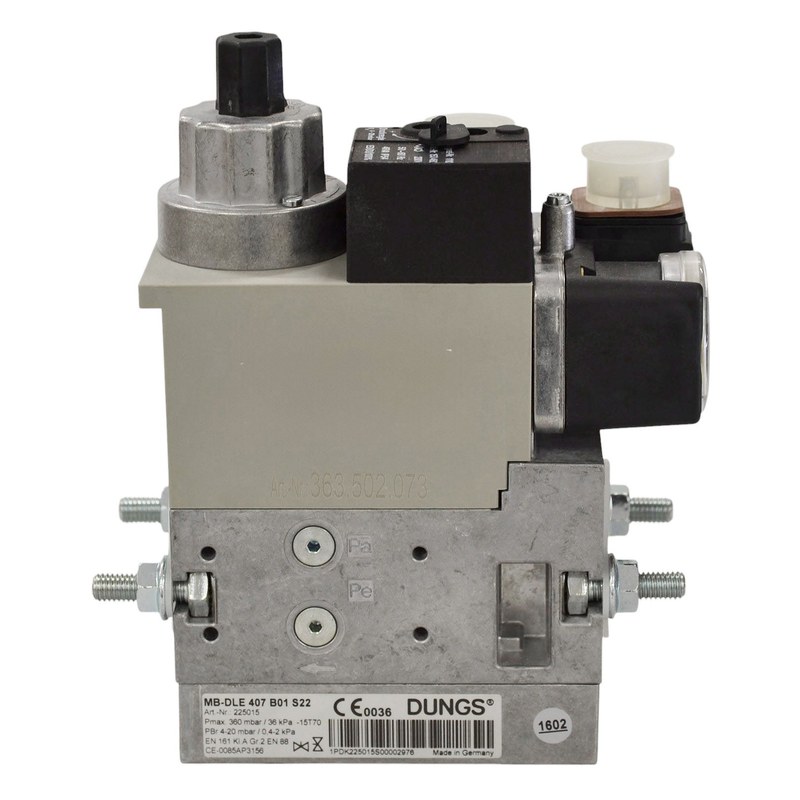

DUNGS MB-DLE 407 B01 S22 225015 — компактный газовый мультиблок с независимым управлением двумя клапанами

Газовая автоматика горелки должна обеспечить не просто подачу топлива, а строго управляемую последовательность операций: очистку потока, проверку достаточного давления, снижение его до требуемого уровня и быстрое прекращение подачи при остановке оборудования. DUNGS MB-DLE 407 B01 S22 225015 объединяет эти функции в одном корпусе и предназначен для построения компактного газового тракта с двумя последовательно расположенными запорными ступенями.

Технические характеристики

Основные параметры исполнения DUNGS MB-DLE 407 B01 S22 225015 представлены ниже:

• бренд — DUNGS,
• категория — многофункциональный газовый блок,
• серия — GasMultiBloc MB-DLE,
• модель — MB-DLE 407 B01 S22,
• артикул — 225015,
• присоединительный размер — Rp 3/4,
• максимальное рабочее давление — 360 мбар,
• диапазон регулируемого выходного давления — 4–20 мбар,
• количество автоматических запорных ступеней — 2,
• управление клапанами V1 и V2 — раздельное,
• реле давления — GW 150 A5,
• фильтрация газа — встроенное мелкоячеистое сито,
• тип регулятора — компенсированный по входному давлению,
• режим открытия DLE — замедленный,
• время полного открытия — менее 20 с,
• питание — 230 В AC,
• потребляемая мощность исполнения S22 — около 46 ВА,
• рабочая температура — от −15 до +70 °C,
• рабочая среда — газообразные среды семейств 1, 2 и 3, а также совместимые нейтральные газы,
• масса — около 2,6 кг.

Особенности конструкции

Функциональные элементы MB-DLE 407 расположены в направлении фактического движения газа. Первым поток встречает фильтрующий узел. Его задача заключается в задержании твердых частиц до того, как они попадут к седлам клапанов и чувствительным элементам регулятора. Загрязнения особенно нежелательны для запорной арматуры, поскольку частица на поверхности седла способна ухудшить герметичность закрытого тракта. После входного участка газ проходит через первую запорную ступень V1. Ее работа связана не только с отсечением топлива: в конструкции мультиблока первая клапанная зона взаимодействует с регуляторной частью. При отключении запорного механизма газовый тракт закрывается независимо от текущей настройки выходного давления.

Принцип работы

До получения команды запуска оба запорных клапана находятся в безопасном закрытом состоянии. Газ присутствует только на входной стороне мультиблока, а дальнейшее движение топлива блокируется механическими запорными элементами. Перед разрешением подачи топлива реле GW 150 A5 используется системой автоматики для контроля давления. Если оно не соответствует заданному условию, последовательность пуска может быть прервана еще до открытия основного газового тракта.

Области применения

DUNGS MB-DLE 407 B01 S22 225015 применяется в газовых системах, где регулирование и безопасное отсечение топлива должны быть объединены в компактный функциональный узел. Типичные области эксплуатации:

• газовые горелки котлов,
• водогрейные установки,
• парогенераторы,
• промышленные теплогенераторы,
• технологические печи,
• сушильные комплексы,
• газовые воздухонагреватели,
• горелочные системы производственных линий,
• котельные газовые рампы,
• оборудование с автоматизированным пуском горелки,
• установки с контролем минимального давления топлива,
• системы, где требуется независимое управление V1 и V2,
• одноступенчатые горелочные установки соответствующей производительности,
• системы с дополнительным контролем герметичности клапанного блока.

Компания «Олниса» осуществляет поставку газовых мультиблоков DUNGS MB-DLE 407 B01 S22 с артикулом 225015 и совместимых компонентов горелочной автоматики. Заказчикам предоставляются технические консультации по диапазону давления, типу подключения, напряжению питания, схеме управления клапанами и подбору исполнения под конкретную газовую установку. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические свойства исполнения 225015 связаны с объединением нескольких функций газовой рампы в едином узле. К основным преимуществам относятся:

• точно идентифицируемый артикул 225015,
• два последовательно установленных запорных клапана,
• независимое управление V1 и V2,
• встроенное регулирование выходного давления,
• диапазон настройки 4–20 мбар,
• допустимое входное давление до 360 мбар,
• резьбовое подключение Rp 3/4,
• замедленное открытие клапана DLE,
• плавное нарастание подачи топлива при запуске,
• встроенное реле давления GW 150 A5,
• предварительная фильтрация газа,
• компенсация влияния входного давления,
• возможность ограничения основного расхода,
• единый корпус вместо нескольких отдельных элементов рампы,
• сокращение количества резьбовых соединений,
• раздельная электрическая логика двух клапанных ступеней,
• возможность включения мультиблока в автоматизированную систему безопасности горелки,
• пригодность для различных газообразных топливных сред.

Таким образом, DUNGS MB-DLE 407 B01 S22 225015 представляет собой комбинированный элемент газовой автоматики, в котором последовательно решаются задачи подготовки, регулирования и безопасного прекращения подачи топлива. Встроенная фильтрация защищает рабочие элементы от загрязнений, регулятор формирует требуемое давление 4–20 мбар, а две запорные ступени обеспечивают управляемое перекрытие линии.
