Индикатор закрытого положения DUNGS K01/1 211202 — контроль положения газового клапана в системах горения

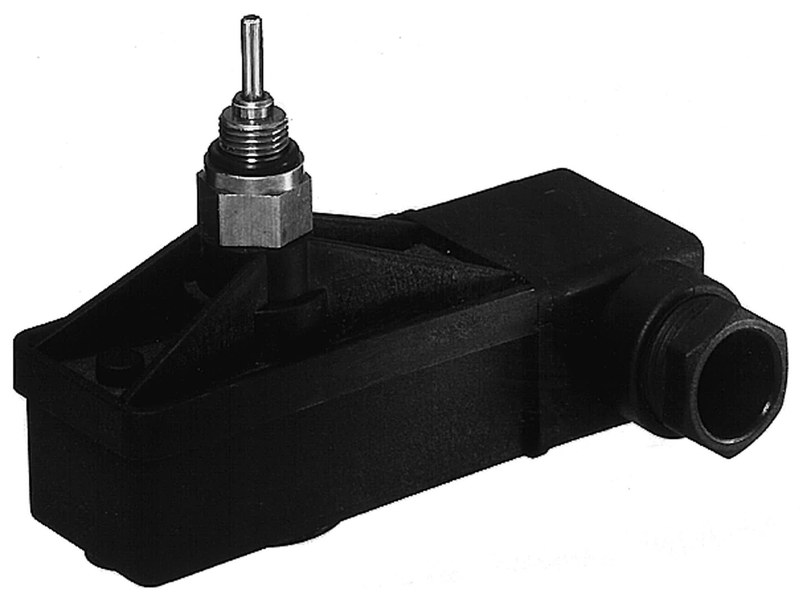

В автоматизированной газовой рампе недостаточно только подать команду на закрытие электромагнитного клапана. Система безопасности должна получить независимое подтверждение того, что запорный элемент действительно достиг конечного положения и перекрыл поток топлива. Для этой задачи применяется DUNGS K01/1 211202 — механически активируемый конечный выключатель, контролирующий закрытое положение клапанной тарелки.

Технические характеристики

К основным параметрам DUNGS K01/1 211202 относятся:

• бренд — DUNGS,
• категория — конечный выключатель положения газового клапана,
• модель — K01/1,
• артикул — 211202,
• контролируемое состояние — закрытое положение клапана,
• принцип срабатывания — механический,
• присоединение — G 1/8,
• максимальное рабочее давление — 500 мбар,
• эквивалентное давление — 50 кПа,
• тип электрического элемента — микропереключатель,
• коммутационная способность при cos φ = 1 — 5 А при 250 В AC,
• коммутационная способность при cos φ = 0,6 — 3 А,
• электрическое подключение — винтовые клеммы,
• кабельный ввод — PG11,
• степень защиты — IP54,
• рабочая температура — от −15 до +70 °C,
• температура транспортировки и хранения — от −15 до +70 °C,
• допустимое монтажное положение — от вертикального до горизонтального,
• назначение контакта — подтверждение конечного положения согласно требованиям газовой автоматики.

Особенности конструкции

DUNGS K01/1 не измеряет давление и не управляет перемещением клапана. Его функция значительно уже и одновременно принципиально важнее для логики безопасности: устройство преобразует фактическое механическое положение запорного элемента в электрический сигнал. Основой конструкции служит микропереключатель, который приводится в действие через механическую связь с подвижной частью газового клапана. Пока клапанная тарелка не занимает требуемое конечное положение, состояние сигнального контакта не подтверждает закрытие. Только после завершения хода механизм воздействует на переключатель.

Принцип работы

При открытом газовом клапане его запорный элемент находится вне закрытого конечного положения. Механизм K01/1 занимает соответствующее состояние, а контакты микропереключателя передают в автоматику информацию о том, что подтверждения закрытия нет. После снятия команды открытия привод клапана перемещает тарелку к седлу. В конце хода механическая часть клапана воздействует на исполнительный элемент K01/1. Микропереключатель изменяет состояние контактов, и в систему управления поступает дискретный сигнал о достижении закрытого положения.

Области применения

DUNGS K01/1 211202 применяется в системах управления газовыми и горелочными установками, где требуется электрическое подтверждение положения запорной арматуры. Типичные области использования:

• промышленные газовые горелки,
• теплогенераторы,
• котельные установки,
• газовые рампы,
• системы подготовки топливного газа,
• электромагнитные клапаны DUNGS,

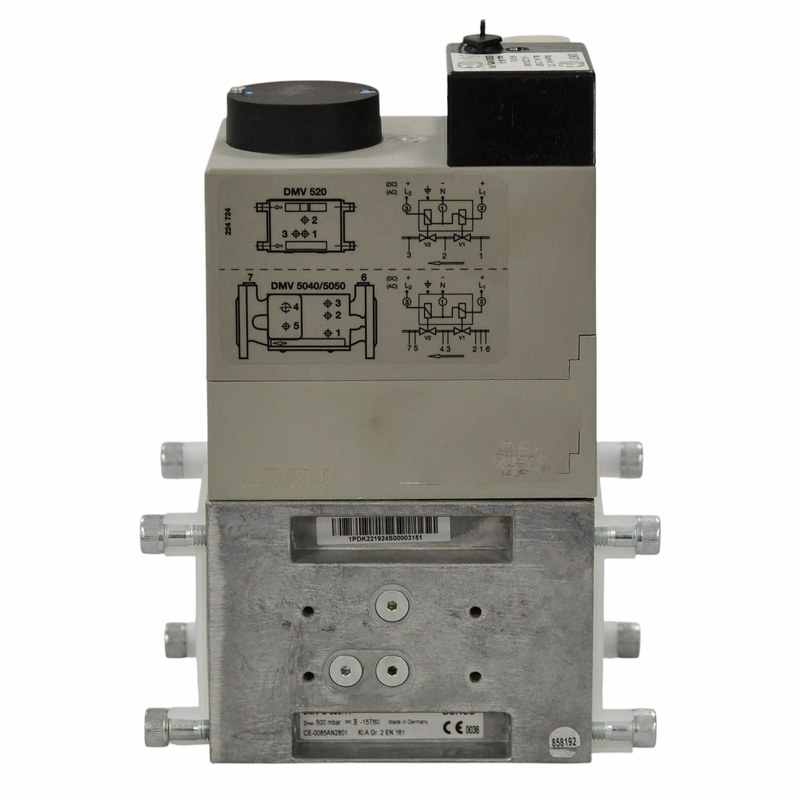

• двойные электромагнитные клапаны DMV,
• совместимые блоки GasMultiBloc,
• горелочные автоматы,
• системы межблочной защиты,
• шкафы управления газовыми установками,
• технологические печи,
• сушильное оборудование с газовым нагревом,
• промышленные системы с обязательным контролем закрытия запорного клапана.

Компания «Олниса» осуществляет поставку индикаторов положения DUNGS K01/1 с артикулом 211202 и других компонентов газовой автоматики. Заказчикам доступны технические консультации по совместимости с конкретными сериями клапанов, допустимому давлению, электрическим характеристикам и степени защиты. Заявки обрабатываются оперативно, доставка оборудования организуется по всей стране.

Преимущества

DUNGS K01/1 позволяет контролировать фактическое механическое состояние запорного органа независимо от управляющей команды. К практическим преимуществам относятся:

• артикул 211202 для точной идентификации исполнения,
• непосредственный контроль закрытого положения клапана,
• механическое воздействие на микропереключатель,
• возможность включения сигнала в цепи блокировки,
• максимальное рабочее давление 500 мбар,
• присоединение G 1/8,
• коммутация до 5 А при 250 В AC для активной нагрузки,
• работа с индуктивной нагрузкой до 3 А при соответствующем коэффициенте мощности,
• винтовые электрические клеммы,
• кабельный ввод PG11,
• степень защиты IP54,
• рабочий диапазон температуры от −15 до +70 °C,
• совместимость с различными газовыми клапанами DUNGS,
• применение с двойными электромагнитными клапанами,
• возможность использования с соответствующими GasMultiBloc,
• простое формирование дискретного сигнала для системы автоматики.

Таким образом, DUNGS K01/1 211202 предназначен для контроля параметра, который невозможно надежно определить только по состоянию электрической катушки газового клапана. Устройство отслеживает непосредственно достижение запорным элементом закрытого положения и преобразует механическое событие в дискретный электрический сигнал.
