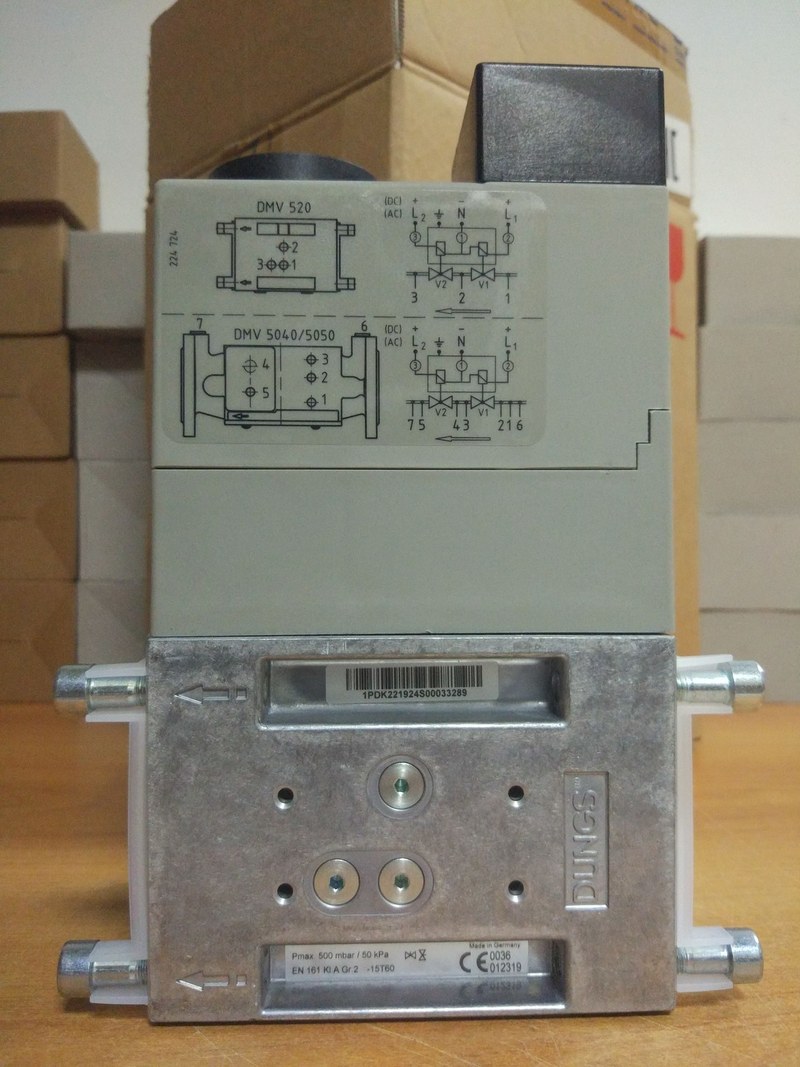

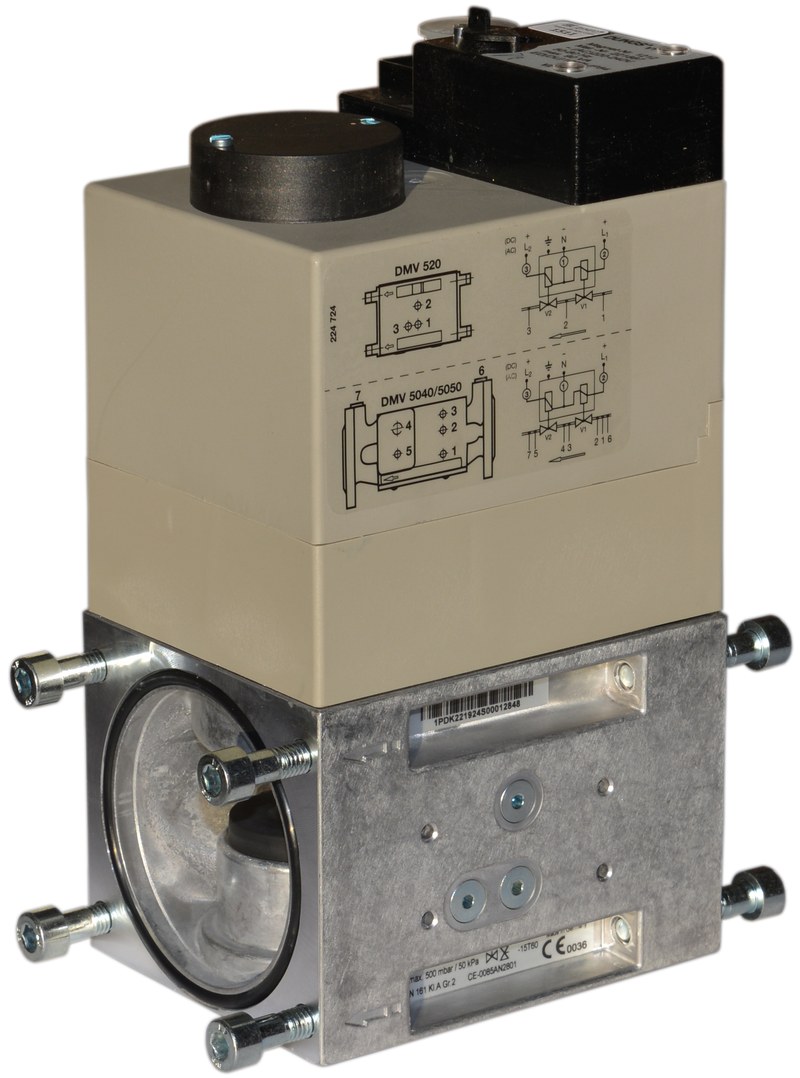

Двойной электромагнитный клапан DUNGS DMV-D 520/11 221924 — быстродействующее перекрытие газовой линии до 500 мбар

Газовая горелка должна прекращать получение топлива сразу после исчезновения разрешающего сигнала от автоматики. В ответственных установках для этого применяют не один запорный орган, а две последовательно работающие ступени. DUNGS DMV-D 520/11 221924 реализует такую схему в едином корпусе: внутри устройства размещены два электромагнитных клапана, каждый из которых участвует в перекрытии газового тракта.

Технические характеристики

При подборе DUNGS DMV-D 520/11 необходимо учитывать не только условный размер, но также электропитание, давление, характер открытия и присоединительные элементы. Основные параметры исполнения:

• бренд — DUNGS,
• категория — двойной автоматический газовый клапан,
• серия — DMV-D/11,
• модель — DMV-D 520/11,
• артикул — 221924,
• максимальное рабочее давление — 500 мбар,
• электропитание — 230 В AC,
• частота сети — 50–60 Гц,
• потребляемая мощность — 90 ВА,
• число последовательно расположенных клапанов — 2,
• исходное состояние — нормально закрытое,
• характер открытия — быстрое,
• время открытия — менее 1 с,
• допустимая температура окружающей среды — от −15 до +60 °C,
• максимальная частота переключений — до 1000 циклов в час,
• масса клапанного блока — около 5,6 кг.

Особенности конструкции

Архитектура DMV-D 520/11 основана на последовательном прохождении топлива через две запорные зоны. Первый механизм расположен со стороны входа, второй — далее по направлению движения газа. Когда хотя бы одна ступень находится в закрытом состоянии, сквозной поток через исправный клапанный блок прекращается. Каждая ступень содержит электромагнитный привод, возвратную пружину, подвижный запорный механизм и седло. Пружина обеспечивает безопасное исходное состояние без необходимости постоянно прикладывать дополнительную механическую силу извне. Электромагнит используется только для перевода клапана в открытое положение и удержания его во время разрешенной работы горелки.

Принцип работы

До пуска горелки напряжение на электромагнитных приводах отсутствует. Возвратные пружины удерживают оба запорных механизма на седлах. В таком состоянии газ, присутствующий перед клапаном, не получает свободного прохода к потребителю. Когда автоматика подтверждает выполнение всех условий запуска, на катушки поступает питание 230 В AC. Создаваемое электромагнитное поле перемещает якоря и связанные с ними клапанные элементы. Проход через обе ступени открывается менее чем за одну секунду.

Области применения

DUNGS DMV-D 520/11 221924 применяется в установках, где газ должен автоматически и быстро перекрываться двумя последовательно работающими запорными органами. Типичные задачи:

• газовые горелочные устройства,
• котельные газовые рампы,
• водогрейные котлы,
• паровые котельные агрегаты,
• промышленные теплогенераторы,
• технологические печи,
• сушильные камеры,
• газовые воздухонагреватели,
• установки термической обработки,
• производственное оборудование с автоматической горелкой,
• газовые линии с рабочим давлением до 500 мбар,
• системы с внешним контролем герметичности клапанов,
• промышленные установки с автоматическим аварийным отключением топлива.

Компания «Олниса» осуществляет поставку двойных электромагнитных клапанов DUNGS DMV-D 520/11 с артикулом 221924, а также совместимых фланцев и других элементов газовой автоматики. Заказчикам предоставляются технические консультации по рабочему давлению, напряжению питания, требуемому размеру присоединения и совместимости оборудования с конкретной газовой рампой. Заявки обрабатываются оперативно, доставка организуется по всей стране.

Преимущества

Конструкция DMV-D 520/11 ориентирована на компактное построение двухступенчатого газового отсечения. Практические достоинства исполнения:

• точный артикул 221924 для идентификации модификации,
• два запорных механизма внутри одного корпуса,
• нормально закрытое состояние без питающего напряжения,
• быстрое открытие менее чем за одну секунду,
• быстрое прекращение подачи при отключении питания,
• максимальное рабочее давление 500 мбар,
• питание от промышленной сети 230 В AC,
• регулирование предельного проходящего расхода,
• сменные фланцы нескольких резьбовых размеров,
• возможность применения соединений вплоть до Rp 2,
• сокращение количества промежуточных трубных соединений,
• степень защиты IP54,
• работа при температуре до −15 °C,
• возможность частых коммутационных циклов,
• совместимость с дополнительными средствами контроля газовой рампы,
• пригодность для автоматизированных горелочных систем.

Таким образом, DUNGS DMV-D 520/11 221924 предназначен для быстрого двухступенчатого отсечения газа в автоматизированном горелочном оборудовании. В одном металлическом корпусе размещены два нормально закрытых электромагнитных механизма, благодаря чему удается получить последовательное перекрытие топливного тракта без монтажа двух самостоятельных клапанов.
