Виброанализатор Fluke 810 — диагностика дисбаланса, несоосности, механических ослаблений и дефектов подшипников

Повышенная вибрация вращающегося оборудования может быть следствием нескольких различных неисправностей, которые требуют принципиально разных ремонтных действий. Замена подшипника не устранит дисбаланс ротора, а балансировка не исправит нарушение соосности валов. Виброанализатор Fluke 810 предназначен не только для измерения уровня вибрации, но и для автоматизированного определения вероятной механической причины отклонения. Прибор применяется для обследования электродвигателей, насосов, вентиляторов, редукторов, компрессоров, приводов и других вращающихся механизмов. Диагностическая система анализирует спектр вибрационного сигнала, частоту вращения и конструктивные сведения о машине, после чего классифицирует неисправность и присваивает ей степень тяжести.

Технические характеристики

Основные параметры Fluke 810 характеризуют прибор как переносную систему вибродиагностики с автоматическим спектральным анализом:

• бренд — Fluke,
• категория — переносной виброанализатор,
• модель — Fluke 810/2026,
• каталожный номер — 6102680,
• диагностируемые дефекты — дисбаланс, несоосность, механическое ослабление и повреждение подшипников,
• диапазон частоты вращения машин — 200–12000 об/мин,
• рабочая полоса анализа — 2 Гц–20 кГц,
• аналого-цифровой преобразователь — 4-канальный, 24 бит,
• частота дискретизации — до 50 кГц,
• динамический диапазон — 128 дБ,
• отношение сигнал/шум — 100 дБ,
• разрешение FFT — 800 линий,
• спектральное окно — Hanning,
• масса с аккумулятором — около 1,9 кг.

Особенности конструкции

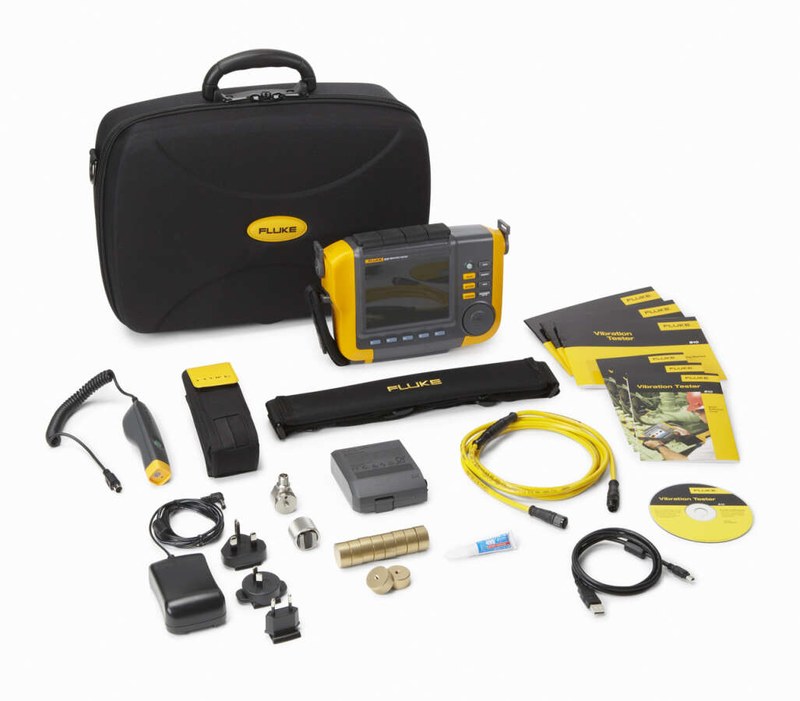

Основой измерительной системы Fluke 810 является внешний трехосевой акселерометр. В его чувствительном элементе используется пьезоэлектрическая керамика, реагирующая на механическое ускорение. Датчик одновременно воспринимает колебания в трех взаимно перпендикулярных направлениях, благодаря чему оператору не требуется вручную переставлять одноосевой преобразователь для каждого измерительного направления. Корпус датчика выполнен из нержавеющей стали 316L. Для установки предусмотрено магнитное крепление с высокой силой удержания, позволяющее быстро зафиксировать акселерометр на чистой металлической поверхности корпуса подшипникового узла. Для постоянных или более стабильных измерительных точек могут использоваться монтажные площадки.

Принцип работы

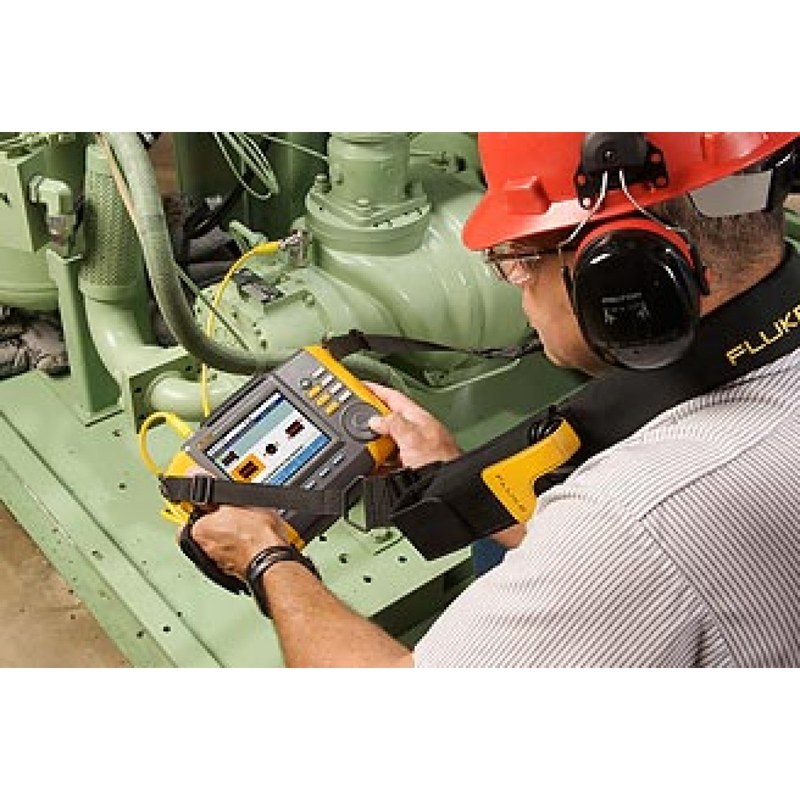

Диагностика начинается не с записи вибрации, а с описания обследуемого механизма. Оператор указывает конструкцию агрегата и частоту вращения. Для получения корректного заключения особенно важно точно задать скорость вращения, поскольку положение многих характерных пиков спектра связано именно с основной оборотной частотой. После установки трехосевого датчика на корпус механизма Fluke 810 регистрирует вибрационный сигнал. Аналого-цифровой преобразователь переводит его в цифровую форму, а встроенная система обработки выполняет фильтрацию, оконное преобразование и FFT-анализ. В результате временной сигнал раскладывается на спектральные составляющие.

Области применения

Fluke 810 используется для диагностики вращающегося оборудования различной конструкции. Наиболее характерные задачи включают:

• контроль промышленных электродвигателей,
• диагностику центробежных насосов,
• обследование поршневых насосов,
• контроль винтовых и шестеренных насосов,
• диагностику вентиляторов и воздуходувок,
• проверку ременных приводов,
• анализ цепных передач,
• контроль редукторов,
• диагностику соединительных муфт,
• проверку шпиндельных узлов,
• обследование поршневых компрессоров,
• контроль центробежных компрессоров,
• диагностику винтовых компрессоров,
• приемочный контроль нового оборудования,
• проверку механизмов после ремонта,
• поиск причин повторяющихся механических отказов.

Компания «Олниса» осуществляет поставку виброанализаторов Fluke 810 и другого оборудования для технической диагностики промышленного оборудования. Заказчикам доступны консультации по измерительному диапазону, типу датчика, диагностическим функциям, совместимости принадлежностей и подбору прибора под конкретные задачи виброконтроля. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Fluke 810 отличается от простого измерителя вибрации наличием встроенной системы интерпретации результатов. К практическим преимуществам прибора относятся:

• автоматическое определение основных механических неисправностей,
• диагностика дисбаланса вращающихся частей,
• выявление нарушения соосности валов,
• определение механических ослаблений,
• диагностика повреждений подшипников,
• четыре уровня оценки тяжести неисправности,
• текстовые рекомендации по корректирующим действиям,
• трехосевое измерение вибрации,
• диапазон скоростей вращения 200–12000 об/мин,
• полоса анализа до 20 кГц,
• 24-битное аналого-цифровое преобразование,
• динамический диапазон 128 дБ,
• FFT-анализ с разрешением 800 линий,
• отображение спектральных графиков,
• встроенная память 2 ГБ,
• возможность расширения памяти,
• USB-соединение с компьютером,
• цветной дисплей 5,7 дюйма,
• около восьми часов автономной работы,
• возможность проверки результата ремонта повторным измерением.

Таким образом, Fluke 810 представляет собой переносной диагностический комплекс для специалистов, которым недостаточно знать только величину общей вибрации. Прибор анализирует частотную структуру сигнала и связывает обнаруженные признаки с конкретными типами неисправностей — дисбалансом, несоосностью, механическим ослаблением или дефектом подшипника.
