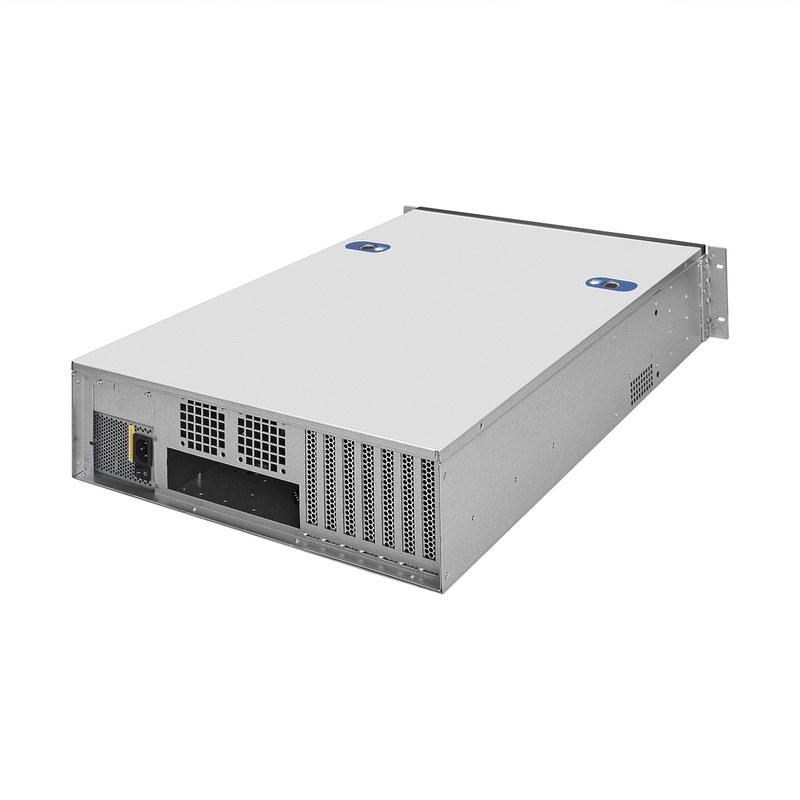

Серверный корпус ExeGate Pro 3U660-HS16/2U-920ADS EX296381 — дисковая платформа 3U с шестнадцатью Hot Swap отсеками

Когда сервер проектируется вокруг большого массива накопителей, внутреннее устройство корпуса становится не менее значимым, чем характеристики процессора или объем оперативной памяти. ExeGate Pro 3U660-HS16/2U-920ADS EX296381 представляет собой стоечный серверный корпус высотой 3U, в котором значительная часть пространства отведена под шестнадцать фронтальных корзин с горячей заменой дисков. Такое построение позволяет разделить вычислительную и дисковую части системы. Накопители доступны непосредственно со стороны передней панели, тогда как внутри шасси остается пространство для материнской платы, контроллеров, сетевых адаптеров и силового оборудования.

Технические характеристики

При оценке ExeGate Pro 3U660 EX296381 необходимо одновременно учитывать размеры стойки, формат платы, конфигурацию накопителей и пределы по внутренним компонентам. Ключевые параметры этого исполнения следующие:

• бренд — ExeGate,
• категория — серверный корпус,
• серия — Pro,
• модель — 3U660-HS16/2U-920ADS,
• артикул — EX296381,
• формат установки — 19-дюймовая серверная стойка,
• высота корпуса — 3U,
• материал шасси — сталь,
• толщина металла — 1,17 мм,
• размер шасси — 430 × 132 × 670 мм,
• масса брутто — около 20,67 кг.

Особенности конструкции

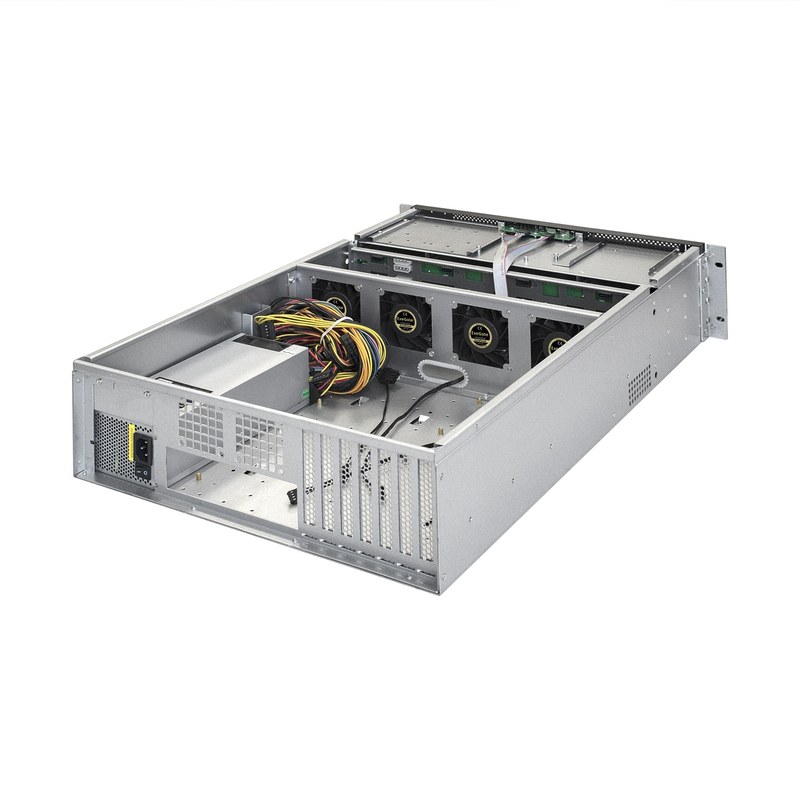

ExeGate Pro 3U660 EX296381 организован по принципу фронтального доступа к дисковой подсистеме. Вместо размещения накопителей глубоко внутри корпуса используются шестнадцать отдельных выдвижных корзин. Администратору не требуется демонтировать верхнюю крышку и разбирать кабельную разводку, чтобы получить физический доступ к конкретному HDD или SSD. За корзинами расположена объединительная плата Backplane. Она выполняет роль промежуточного узла между дисками и внутренними кабелями сервера. Такое решение уменьшает количество проводников непосредственно возле накопителей и делает дисковую секцию более упорядоченной. Питание Backplane организуется через Molex, а интерфейсная разводка использует SATA-соединения.

Принцип работы

Корпус сам по себе не участвует в обработке информации, но определяет физическую архитектуру сервера. В ExeGate Pro 3U660 основная эксплуатационная схема начинается с дисковой панели: накопитель устанавливается в Hot Swap корзину и при ее фиксации соединяется с Backplane. Далее сигнал передается от объединительной платы к дисковому контроллеру. В зависимости от конфигурации это может быть контроллер материнской платы, отдельный RAID-модуль либо HBA. Возможность горячей замены реализуется не только самим корпусом: она также должна поддерживаться накопителем, контроллером, драйвером и выбранным режимом массива.

Области применения

Компоновка ExeGate Pro 3U660-HS16/2U-920ADS ориентирована на системы, в которых требуется высокая плотность локального хранения при сохранении полноценной вычислительной части. Наиболее характерными вариантами являются:

• файловые серверы большой емкости,
• системы централизованного резервного копирования,
• серверы архивного хранения,
• NAS-платформы,
• дисковые узлы для корпоративных данных,
• RAID-системы на шестнадцать накопителей,
• серверы видеонаблюдения,
• хранилища видеозаписей,
• медиасерверы,
• виртуализационные узлы с локальными дисковыми массивами,
• серверы баз данных с отдельным RAID-контроллером,
• корпоративные хранилища документов,
• лабораторные системы обработки данных,
• серверы с платами SSI EEB,
• вычислительные платформы с несколькими PCI-E контроллерами,
• стойки центров обработки данных и локальных серверных.

Компания «Олниса» осуществляет поставку серверных корпусов ExeGate Pro 3U660-HS16/2U-920ADS EX296381 и других компонентов стоечной вычислительной инфраструктуры. Заказчикам доступны технические консультации по совместимым форматам материнских плат, конфигурации накопителей, мощности блока питания, размерам плат расширения и ограничениям по системе охлаждения. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Конструкция EX296381 ориентирована на создание сервера, где дисковый ресурс можно обслуживать независимо от основной вычислительной части. Практическими достоинствами исполнения являются:

• шестнадцать отдельных Hot Swap корзин,
• поддержка накопителей 3,5 и 2,5 дюйма,
• возможность работы с SATA и SAS дисками,
• установленный блок питания мощностью 920 Вт,
• стоечная высота всего 3U,
• глубина корпуса 670 мм,
• совместимость с SSI EEB и E-ATX,
• семь полноразмерных слотов расширения,
• поддержка карт длиной до 330 мм,
• четыре штатных вентилятора 80 мм,
• возможность установки двух дополнительных 60-миллиметровых вентиляторов,
• выделенная Backplane для дисковой подсистемы,
• фронтальный доступ к каждому накопителю,
• стальное шасси толщиной 1,17 мм,
• дополнительный внутренний отсек для накопителя,
• наличие внешней позиции 5,25",
• два USB-разъема на передней панели,
• пригодность для систем с большим RAID-массивом,
• возможность построения полноценного вычислительного сервера, а не только дисковой полки.

Таким образом, ExeGate Pro 3U660-HS16/2U-920ADS EX296381 представляет собой серверный корпус, в котором высота 3U используется максимально интенсивно: передняя часть отведена под шестнадцать обслуживаемых снаружи накопителей, а за дисковой секцией остается пространство для крупной серверной платы и семи карт расширения.
