Кабель витая пара ExeGate Cat5e UTP EX289281 — медная линия LSZH для структурированных сетей до 1 Гбит/с

Кабельная линия локальной сети должна сохранять электрические характеристики на всей расчетной длине, а не только обеспечивать физическое соединение двух устройств. Для стационарной внутренней прокладки можно использовать ExeGate UTP4-C5e-CU-S25-IN-LSZH-GR-305-FLUKE EX289281 — неэкранированный четырехпарный кабель категории 5e с однопроволочными медными жилами и оболочкой LSZH. В отличие от распространенных CCA-вариантов, в этой модификации проводники изготовлены из меди. Диаметр жилы составляет 0,45 мм, что соответствует AWG 25.

Технические характеристики

Электрические и конструктивные параметры ExeGate Cat5e EX289281 позволяют заранее оценить соответствие кабеля проектируемой структурированной кабельной системе. К основным характеристикам относятся:

• бренд — ExeGate,
• категория — кабель витая пара Cat5e,
• модель — UTP4-C5e-CU-S25-IN-LSZH-GR-305-FLUKE,
• артикул — EX289281,
• категория передачи — 5e,
• конструкция — UTP, без общего экрана,
• количество витых пар — 4,
• число проводников — 8,
• материал жил — медь,
• исполнение проводника — однопроволочное,
• размер проводника — AWG 25,
• диаметр жилы — 0,45 мм,
• допуск диаметра — ±0,02 мм,
• рабочая частота — до 100 МГц,
• соответствие кабельной системы — Class D / Cat5e.

Особенности конструкции

ExeGate EX289281 сформирован из восьми отдельных медных проводников, сгруппированных попарно. Внутри каждой пары две изолированные жилы скручены между собой с определенным шагом. Именно геометрия скрутки является одним из основных способов борьбы с наведенными помехами: электромагнитное воздействие на оба проводника становится близким по величине, а приемное оборудование выделяет полезную разность потенциалов между ними. Четыре пары имеют различную цветовую идентификацию, необходимую для правильной оконцовки линии. При монтаже важно сохранять выбранную схему разводки T568A или T568B на всех связанных компонентах канала. Ошибочная перестановка жил либо чрезмерное расплетение пары возле контактного модуля ухудшает электрическую симметрию и может отрицательно влиять на параметры NEXT и другие характеристики линии.

Принцип работы

Передача информации по ExeGate Cat5e EX289281 основана на использовании симметричных электрических цепей. Передатчик формирует сигналы на двух проводниках одной витой пары таким образом, чтобы приемная сторона анализировала их разность, а одинаковая по знаку наведенная составляющая максимально подавлялась. Скручивание жил играет здесь функциональную, а не декоративную роль. Поскольку каждый проводник пары попеременно оказывается ближе к возможному внешнему источнику помех, наведенное воздействие распределяется более равномерно. Чем лучше сохраняется исходная геометрия пары по всей трассе, тем стабильнее ее электрические параметры.

Области применения

ExeGate EX289281 рассчитан на внутренние стационарные линии связи, где преимущества медных жил и оболочки LSZH могут использоваться наиболее полно. Типичными направлениями применения являются:

• структурированные кабельные системы зданий,
• локальные вычислительные сети Ethernet,
• горизонтальные участки СКС,
• соединения между патч-панелями и информационными розетками,
• офисные сетевые инфраструктуры,
• административные здания,
• учебные и медицинские учреждения,
• серверные и телекоммуникационные помещения,
• системы IP-видеонаблюдения,
• подключение сетевых точек доступа,
• линии для IP-телефонии,
• сети управления и диспетчеризации,
• коммуникационная инфраструктура коммерческих объектов,
• внутренние линии передачи данных до 1 Гбит/с,
• объекты с повышенными требованиями к низкому дымовыделению кабельной оболочки.

Компания «Олниса» осуществляет поставку сетевого кабеля ExeGate Cat5e EX289281 и других компонентов для построения структурированных кабельных систем. Заказчикам доступны технические консультации по категории линии, материалу проводников, типу оболочки, экранированию, длине трассы и совместимости кабеля с коммутационными компонентами. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Выбранное исполнение ExeGate Cat5e отличается от простых бюджетных кабелей сочетанием медной токопроводящей части и малодымной оболочки. К его практическим достоинствам относятся:

• четыре полноценные витые пары,
• медные проводники вместо CCA,
• однопроволочная конструкция для стационарной прокладки,
• размер жил AWG 25,
• диаметр проводника 0,45 мм,
• поддержка Cat5e и частот до 100 МГц,
• возможность построения линий Gigabit Ethernet,
• неэкранированная конструкция без необходимости заземления экрана,
• оболочка LSZH с пониженным дымовыделением,
• отсутствие галогенов в материале наружного покрытия,
• рабочая температура до +75 °C,
• возможность эксплуатации при отрицательных температурах после монтажа,

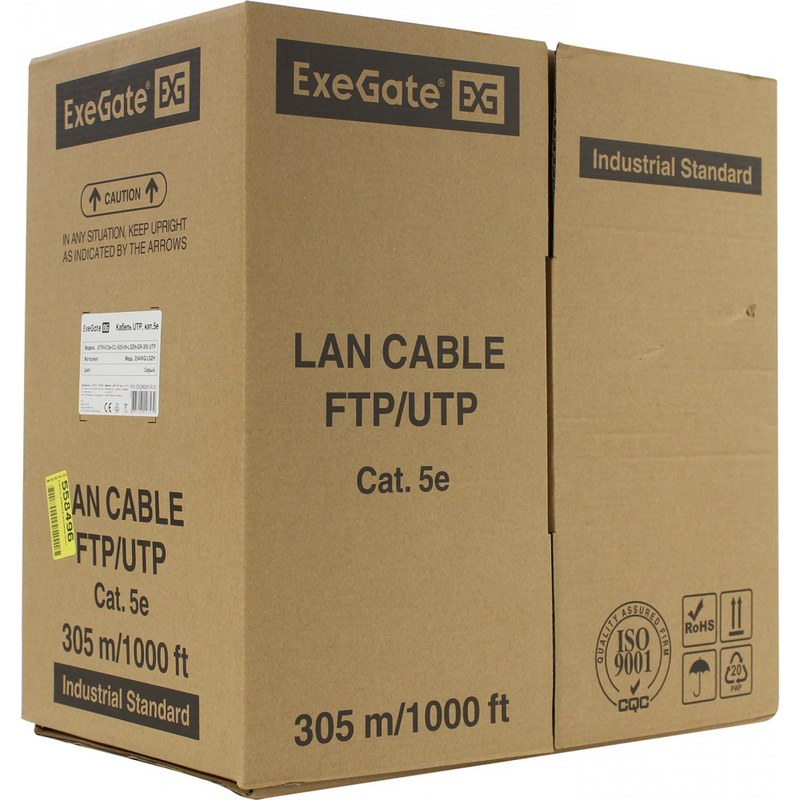

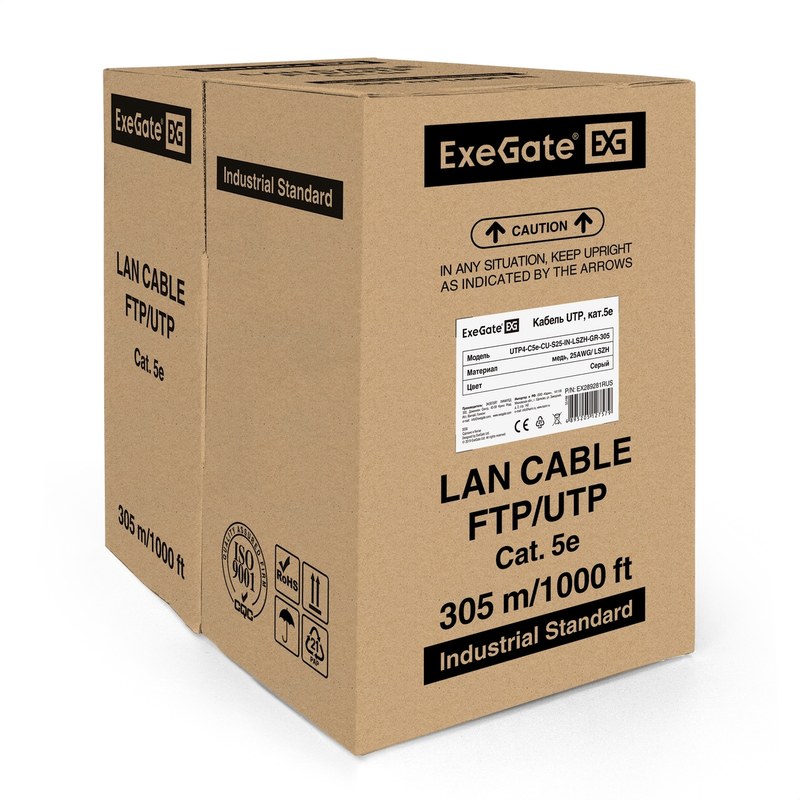

• упаковка Pullbox для последовательного вытягивания кабеля,
• длина 305 м для монтажа нескольких стационарных линий,
• совместимость с распространенными компонентами СКС категории 5e,
• пригодность для офисных, общественных и технических помещений.

Таким образом, ExeGate UTP4-C5e-CU-S25-IN-LSZH-GR-305-FLUKE EX289281 представляет собой сетевой кабель категории 5e, ориентированный на стационарные внутренние линии. В данной модификации используются медные однопроволочные жилы AWG 25 диаметром 0,45 мм, что отличает ее от многочисленных CCA-решений того же класса.
