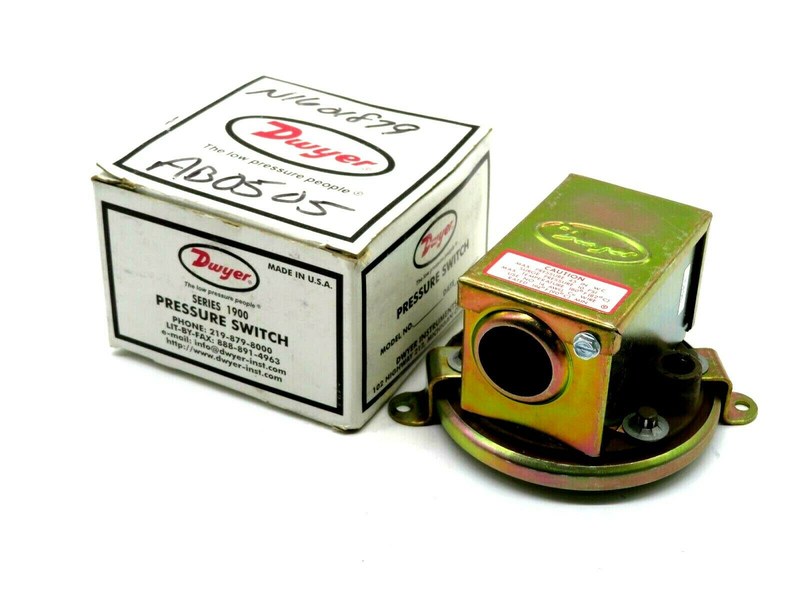

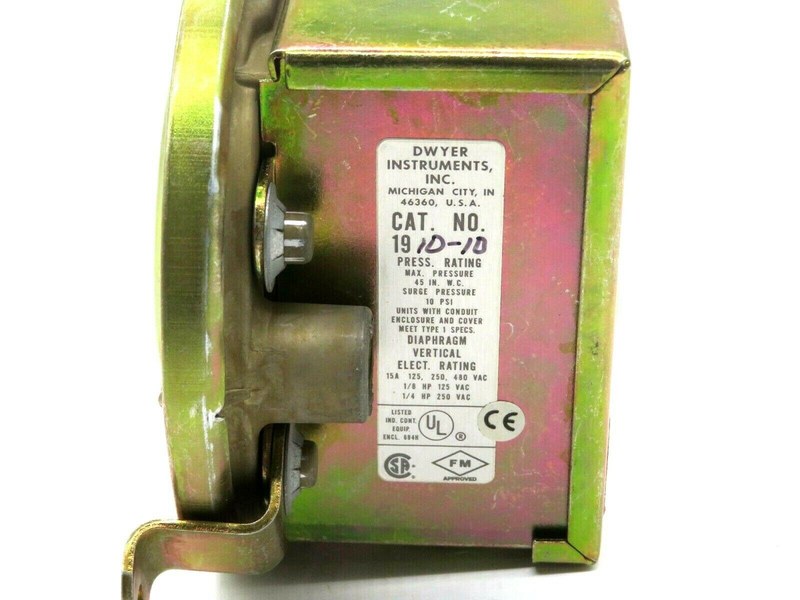

Реле давления Dwyer Series 1910 — точный контроль давления и перепада в системах автоматики

Dwyer Series 1910 — реле давления, предназначенное для контроля небольших значений избыточного, разреженного и дифференциального давления в вентиляционных, воздушных и автоматизированных инженерных системах. При достижении установленного порога устройство изменяет состояние электрических контактов и передает сигнал в цепь управления, блокировки либо аварийной сигнализации. Оборудование Dwyer широко применяется в системах, где требуется контролировать наличие воздушного потока, состояние фильтров, работу вентиляторов или перепад давления между отдельными участками воздуховода. Механический принцип срабатывания позволяет использовать реле без сложной измерительной электроники и получать дискретный сигнал непосредственно при изменении контролируемого параметра.

Технические характеристики

Основные параметры реле давления Dwyer Series 1910 определяются конкретным исполнением серии. К ключевым характеристикам относятся:

• бренд — Dwyer,
• категория — реле давления и перепада давления,
• серия — Series 1910,
• артикул — определяется конкретным исполнением Series 1910,
• принцип действия — механический мембранный,
• контролируемый параметр — давление или перепад давления,
• тип сигнала — дискретное переключение электрических контактов,
• рабочая среда — воздух и совместимые неагрессивные газы,
• электрический контакт — переключающий,
• настройка точки срабатывания — механическая,
• подключение давления — через два пневматических порта,
• монтаж — на панель, стенку или другую подходящую поверхность,
• диапазон настройки — зависит от модификации,
• рабочее положение — определяется требованиями выбранного исполнения,
• назначение — контроль состояния воздушных и газовых систем.

Особенности конструкции

Основу конструкции Dwyer Series 1910 составляет чувствительная мембранная система, которая преобразует изменение давления в механическое перемещение исполнительного элемента. Такой принцип позволяет отказаться от дополнительного электронного преобразования измеряемой величины и непосредственно воздействовать на контактный механизм после достижения установленной точки срабатывания. На корпусе предусмотрены два подключения давления. Один порт соединяется с зоной повышенного давления, второй — с участком пониженного давления или используется в соответствии с выбранной схемой измерения.

Принцип работы

В исходном состоянии давление на чувствительную мембрану не создает усилия, достаточного для переключения контактного механизма. Электрическая цепь находится в положении, определяемом конструкцией контактов и схемой подключения оборудования. После запуска вентилятора, изменения сопротивления фильтра или возникновения другого технологического процесса давление в подключенных линиях меняется. Между двумя портами реле формируется определенный перепад, воздействующий на противоположные стороны мембраны. Когда измеряемая величина достигает установленной точки, мембрана перемещает связанный с ней механизм. Контактная группа переключается, после чего реле передает дискретный сигнал внешней системе управления.

Области применения

Реле давления Dwyer Series 1910 используется в инженерных и технологических системах, где необходимо получить дискретный сигнал при достижении заданного давления или перепада. Наиболее характерными направлениями применения являются:

• системы вентиляции и кондиционирования,
• контроль загрязнения воздушных фильтров,
• подтверждение работы вентиляторов,
• контроль воздушного потока,
• приточные вентиляционные установки,
• вытяжные системы,
• воздуховоды промышленной вентиляции,
• шкафы автоматики HVAC,
• системы контроля разрежения,
• теплотехническое оборудование,
• промышленные воздушные установки,
• системы диспетчеризации инженерного оборудования,
• автоматические блокировки вентиляционных агрегатов,
• контроль давления между отдельными помещениями или технологическими зонами.

Компания «Олниса» осуществляет поставку реле давления Dwyer Series 1910 и других устройств для контроля параметров инженерных и промышленных систем. Заказчикам предоставляются технические консультации по диапазону срабатывания, типу контролируемого давления, особенностям электрических контактов, условиям эксплуатации и подбору подходящего исполнения. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К практическим преимуществам реле давления Dwyer Series 1910 относятся:

• контроль небольших значений давления и перепада,
• механический принцип срабатывания,
• дискретный выходной сигнал,
• возможность настройки порога переключения,
• контроль работы вентиляторов,
• применение для определения загрязнения фильтров,
• возможность контроля разрежения,
• работа с воздухом и совместимыми газами,
• простая интеграция в цепи автоматики,
• отсутствие необходимости в отдельном измерительном преобразователе для порогового контроля,
• компактная конструкция,
• несколько диапазонов исполнения внутри серии,
• возможность использования в вентиляционных и климатических установках,
• подключение двух точек давления для дифференциального контроля.

Таким образом, Dwyer Series 1910 — реле давления, рассчитанное на пороговый контроль давления и перепада в вентиляционных, климатических и промышленных системах. Мембранная конструкция преобразует изменение пневматического параметра в механическое воздействие на электрическую контактную группу, благодаря чему устройство формирует простой дискретный сигнал без применения сложной измерительной электроники.
