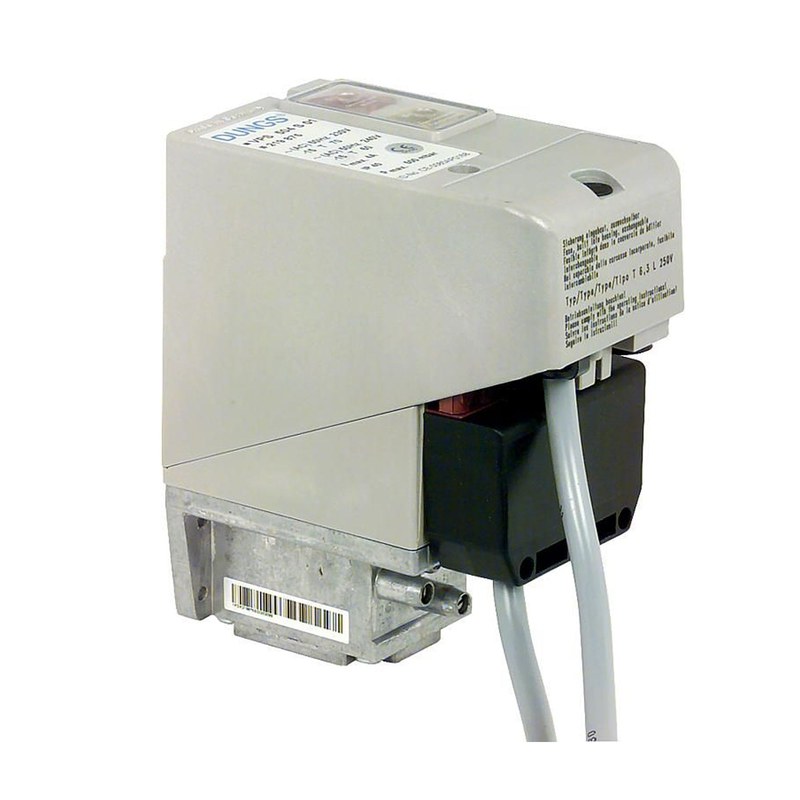

Блок проверки герметичности DUNGS VPS 504 — автоматический контроль газовых клапанов перед запуском оборудования

DUNGS VPS 504 — блок проверки герметичности, предназначенный для автоматического контроля запорных газовых клапанов перед разрешением запуска горелочного или теплотехнического оборудования. Устройство проверяет состояние участка между двумя последовательно установленными клапанами и определяет, способны ли они обеспечить требуемую герметичность в закрытом положении.

Технические характеристики

Основные параметры блока DUNGS VPS 504 позволяют оценить условия его применения в составе газовой рампы или комбинированного исполнительного устройства:

• испытательный объем — от 0,1 до 4,0 л,
• время формирования разрешающего сигнала — около 10–36 с,
• предел чувствительности — до 50 л/ч,
• продолжительность включения системы управления — 100 % ED,
• допустимое монтажное положение — вертикальное или горизонтальное, кроме установки в перевернутом положении,
• номинальное напряжение питания — зависит от конкретного исполнения VPS 504,
• контролируемые среды — газовые среды допустимых для конкретной модификации типов.

Особенности конструкции

Конструкция DUNGS VPS 504 ориентирована не на непосредственное перекрытие газового потока, а на проверку того, насколько надежно эту функцию выполняют основные запорные клапаны. Поэтому блок объединяет пневматические и электрические элементы контроля, которые формируют отдельный диагностический цикл до получения разрешения на дальнейшую работу горелочного автомата. Одним из центральных узлов является встроенный моторный насос. После запуска проверки он создает в контролируемом объеме между двумя закрытыми клапанами давление, приблизительно на 20 мбар превышающее входное. За изменением этого параметра следит дифференциальный переключатель давления. Такая схема дает возможность определять утечку не по косвенным признакам работы горелки, а непосредственно по способности изолированного участка удерживать сформированное давление.

Принцип работы

Рабочий цикл DUNGS VPS 504 начинается при закрытых клапанах V1 и V2. Пространство между выходом первого клапана и входом второго образует испытательный объем, состояние которого и оценивается системой. После получения команды на проверку программный модуль активирует встроенный насос. Насос повышает давление в контролируемом участке приблизительно на 20 мбар относительно давления перед первым клапаном. Одновременно дифференциальный переключатель отслеживает полученный перепад. Если клапаны герметичны и давление в испытательном объеме достигает требуемого значения, насос выключается и система завершает диагностический цикл положительным результатом. Продолжительность проверки зависит от исходного давления и объема пространства между клапанами. Для VPS 504 предусмотрен диапазон приблизительно от 10 до 36 секунд при испытательном объеме не более 4 л. После успешного контроля блок передает разрешающий контакт системе автоматического управления горелкой.

Области применения

Функциональные возможности DUNGS VPS 504 востребованы там, где перед подачей газа требуется автоматически подтвердить герметичность запорной арматуры. Наиболее характерными направлениями применения являются:

• печное оборудование,
• газовые рампы с двумя автоматическими клапанами,
• двойные электромагнитные клапаны DUNGS DMV,

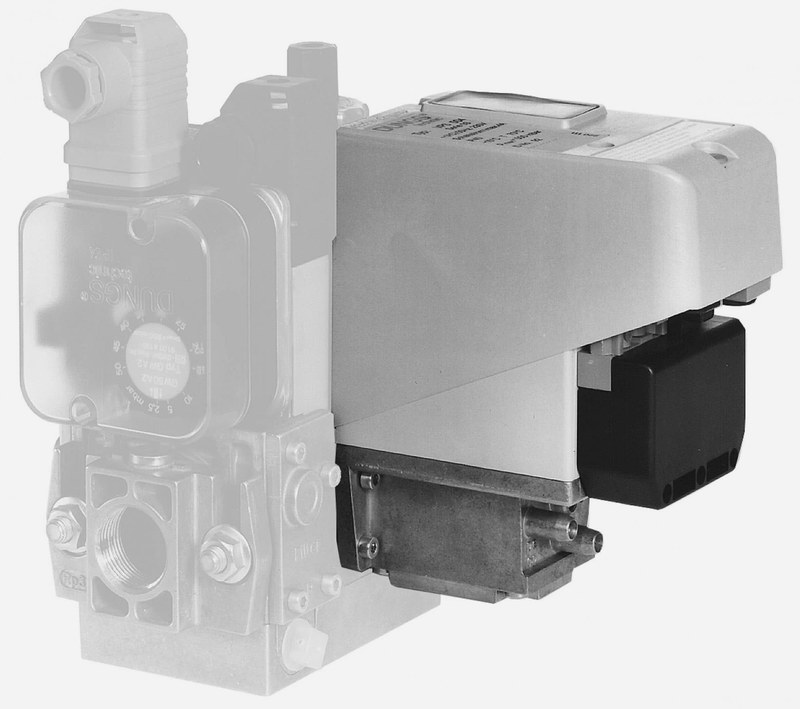

• комбинированные устройства GasMultiBloc,
• системы автоматики промышленных котлов,
• горелочные установки с предварительной продувкой,
• технологические линии с контролем безопасности подачи газа,
• системы управления автоматическими запорными клапанами.

Компания «Олниса» осуществляет поставку блоков проверки герметичности DUNGS VPS 504 и другой аппаратуры для контроля и управления газовыми системами. Заказчикам доступны технические консультации по рабочему давлению, испытательному объему, напряжению питания, исполнению корпуса, электрическому подключению и совместимости устройства с применяемой клапанной арматурой. Заявки оперативно обрабатываются, а доставка оборудования организуется по всей стране.

Преимущества

К эксплуатационным и функциональным преимуществам блока проверки герметичности DUNGS VPS 504 относятся:

• короткий диагностический цикл продолжительностью до 36 секунд,
• встроенный моторный насос для формирования контрольного перепада давления,
• контроль состояния посредством дифференциального переключателя,
• автоматическая выдача разрешающего сигнала при успешной проверке,
• блокировка запуска при выявлении нарушения герметичности,
• световая индикация рабочего и аварийного состояния,
• возможность проверки до запуска, во время продувки или после остановки горелки,
• совместимость с клапанной арматурой DUNGS различных типов,
• несколько электрических и конструктивных исполнений,
• возможность интеграции в автоматизированные газогорелочные системы,
• отсутствие необходимости в регулировочных работах на месте для базового алгоритма контроля.

Таким образом, DUNGS VPS 504 — специализированный блок проверки герметичности клапанов, предназначенный для автоматического подтверждения безопасного состояния газовой линии перед продолжением рабочего цикла оборудования. Максимальное давление 500 мбар, контроль объема до 4 л и продолжительность диагностической процедуры в пределах примерно 10–36 секунд позволяют применять устройство в широком диапазоне промышленных и коммерческих горелочных систем.
