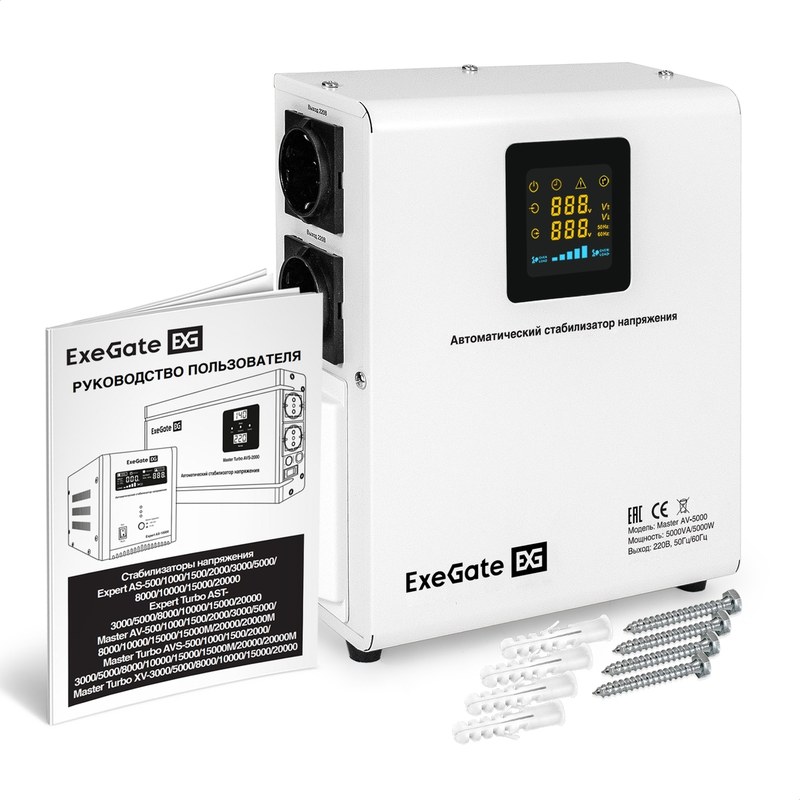

Релейный стабилизатор напряжения ExeGate Master AV-5000 EX291741RUS — коррекция сетевых отклонений для мощной однофазной нагрузки

Колебания напряжения не всегда приводят к мгновенному отключению оборудования, однако продолжительная работа при выраженном завышении или просадке способна создавать для электроприборов неблагоприятный режим. ExeGate Master AV-5000 EX291741RUS предназначен для автоматической коррекции таких отклонений в однофазной сети и поддержания выходного параметра в заданных пределах без ручного переключения ступеней. Устройство построено по релейной схеме и рассчитано на полную мощность 5000 ВА. Внутренний микропроцессор отслеживает входное напряжение, определяет необходимость коррекции и подключает соответствующую ступень тороидального трансформатора.

Технические характеристики

Рабочие возможности ExeGate Master AV-5000 EX291741RUS определяются диапазоном входного напряжения, точностью регулирования и параметрами силовой части. К основным характеристикам относятся:

• бренд — ExeGate,
• категория — автоматический релейный стабилизатор напряжения,
• серия — Master AV,
• модель — Master AV-5000,
• артикул — EX291741RUS,
• трансформатор — тороидальный,
• система управления — микропроцессорная,
• технология переключения — Zero Cross Transfer,
• задержка подключения нагрузки — 6 или 180 с,
• степень защиты корпуса — IP20,
• масса — около 9,3 кг.

Особенности конструкции

ExeGate Master AV-5000 отличается от компактных розеточных стабилизаторов прежде всего способом включения в силовую цепь. Модель рассчитана на стационарное настенное размещение и подключается через клеммную колодку. Такое решение соответствует мощности устройства и позволяет аккуратно включить стабилизатор между питающей линией и группой защищаемого оборудования. Основным электромагнитным узлом служит тороидальный трансформатор. Его обмотки имеют несколько рабочих ступеней, между которыми электроника переключается в зависимости от фактического входного напряжения. Регулирование поэтому происходит дискретно: стабилизатор не формирует новую синусоиду электронным инвертором, а изменяет коэффициент трансформации существующего сетевого сигнала. Коммутация ступеней выполняется релейными элементами.

Принцип работы

После включения ExeGate Master AV-5000 не передает питание нагрузке мгновенно. Сначала система анализирует входное напряжение и выдерживает выбранный интервал задержки. Пользователь может применять короткий вариант около 6 секунд либо продолжительную паузу порядка 180 секунд, если подключенная техника чувствительна к быстрому повторному включению. Когда сетевые параметры находятся в допустимом диапазоне, микропроцессор определяет, требуется ли коррекция. Если напряжение соответствует рабочей зоне без необходимости изменения ступени, энергия проходит через стабилизирующий тракт с минимальным вмешательством в исходный сигнал. При снижении входного напряжения автоматика подключает трансформаторную ступень, повышающую значение на выходе.

Области применения

ExeGate Master AV-5000 EX291741RUS подходит для однофазных потребителей и групп оборудования, суммарные электрические параметры которых соответствуют возможностям стабилизатора. Типичными направлениями использования являются:

• домашние электрические сети,
• офисные помещения,
• компьютерное оборудование,
• сетевые устройства,
• системы видеонаблюдения,
• телекоммуникационная аппаратура,
• кассовая и торговая техника,
• электроника систем автоматизации,
• бытовые электроприборы,
• газовые и электрические котлы с электронной автоматикой,
• насосное оборудование при корректном расчете пусковой мощности,
• небольшие технические помещения,
• контрольно-измерительные системы,
• лабораторное оборудование,
• электрические нагрузки в сетях с регулярными просадками напряжения,
• стационарные установки, требующие общей стабилизации питающей линии.

Компания «Олниса» осуществляет поставку стабилизаторов напряжения ExeGate Master AV-5000 EX291741RUS и другого оборудования для защиты электрических нагрузок. Заказчикам доступны технические консультации по мощности, допустимому входному диапазону, схеме подключения, типу регулирования и соответствию стабилизатора характеристикам конкретного оборудования. Заявки обрабатываются оперативно, а доставка продукции организуется по всей стране.

Преимущества

ExeGate Master AV-5000 сочетает значительную мощность с относительно простой релейной архитектурой. К практическим достоинствам модели относятся:

• полная мощность 5000 ВА,
• работа в однофазной сети,
• коррекция напряжения в диапазоне 140–260 В,
• номинальный выход 220 В,
• точность стабилизации ±8 %,
• КПД до 98 %,
• микропроцессорный анализ параметров сети,
• тороидальная конструкция трансформатора,
• релейное изменение рабочих ступеней,
• переключение по технологии Zero Cross Transfer,
• выбор задержки 6 или 180 секунд,
• защита при повышенном напряжении,
• отключение при чрезмерной просадке,
• защита от короткого замыкания,
• контроль перегрузочного режима,
• защита внутренних узлов от перегрева,

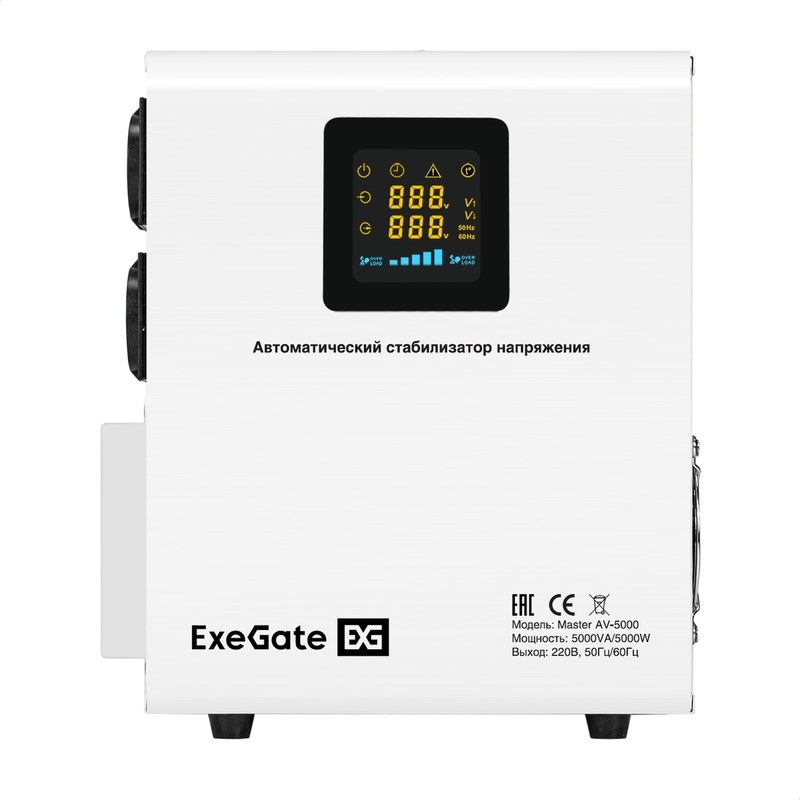

• цифровое отображение входного и выходного напряжения,
• стационарное подключение через клеммную колодку,
• пассивное охлаждение без постоянно работающего вентилятора,
• настенное размещение, экономящее полезную площадь помещения.

Таким образом, ExeGate Master AV-5000 EX291741RUS предназначен для ситуации, когда главной проблемой электросети являются не продолжительные отключения, а регулярное отклонение напряжения от нормального уровня. Стабилизатор не содержит аккумуляторного источника энергии и не выполняет функции ИБП: его задача заключается именно в преобразовании нестабильного входного значения в более приемлемое напряжение для подключенной нагрузки.
