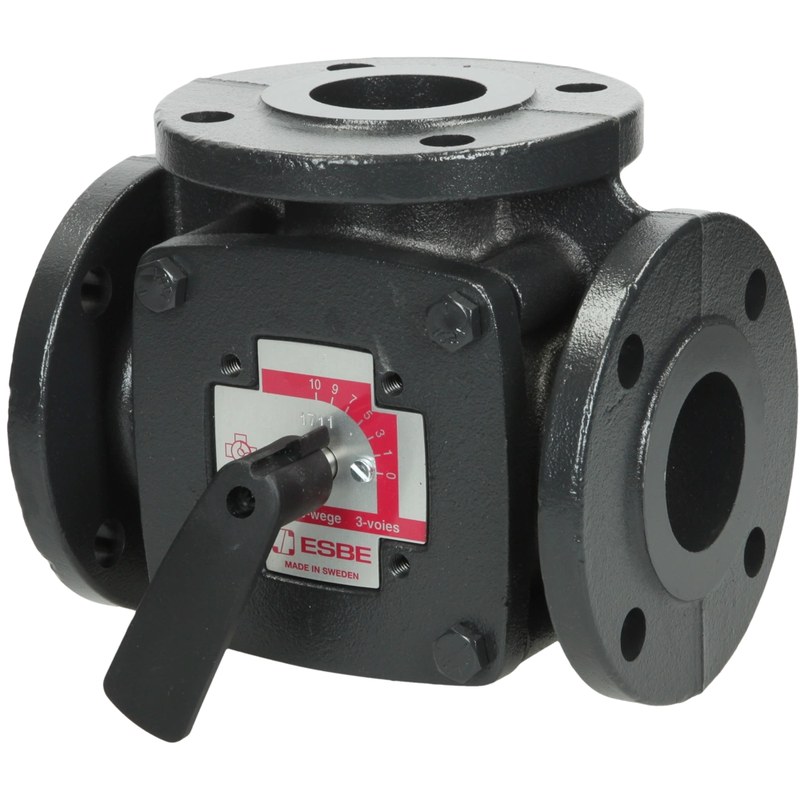

Трехходовой регулирующий клапан ESBE 3F 50 11100600 — управление смешением и перераспределением теплоносителя

В гидравлических контурах с переменной температурой подачи требуется не просто перекрывать трубопровод, а дозированно изменять соотношение нескольких потоков. Для этой задачи применяется ESBE 3F 50 11100600 — трехходовой регулирующий клапан, рассчитанный на системы теплоснабжения и охлаждения с фланцевым присоединением трубопроводов. Устройство может работать по двум гидравлическим схемам. При смешении через два патрубка поступают среды с различной температурой, после чего формируется общий поток с требуемыми параметрами.

Технические характеристики

При подборе ESBE 3F 50 11100600 необходимо учитывать не только диаметр трубопровода, но также расчетный расход, давление и температурный режим. Основные параметры модели представлены ниже:

• бренд — ESBE,
• категория — трехходовой регулирующий клапан,
• артикул — 11100600,
• серия — 3F,
• типоразмер — 3F 50,
• условный проход — DN50,
• количество присоединительных патрубков — 3,
• коэффициент пропускной способности Kvs — 60 м³/ч,
• класс давления — PN6,
• присоединение — фланцевое,
• исполнение фланцев — по EN 1092-2,
• максимальный перепад давления на клапане — 50 кПа,
• диапазон регулирования Kv/Kv min — 100,
• масса — около 9,1 кг.

Особенности конструкции

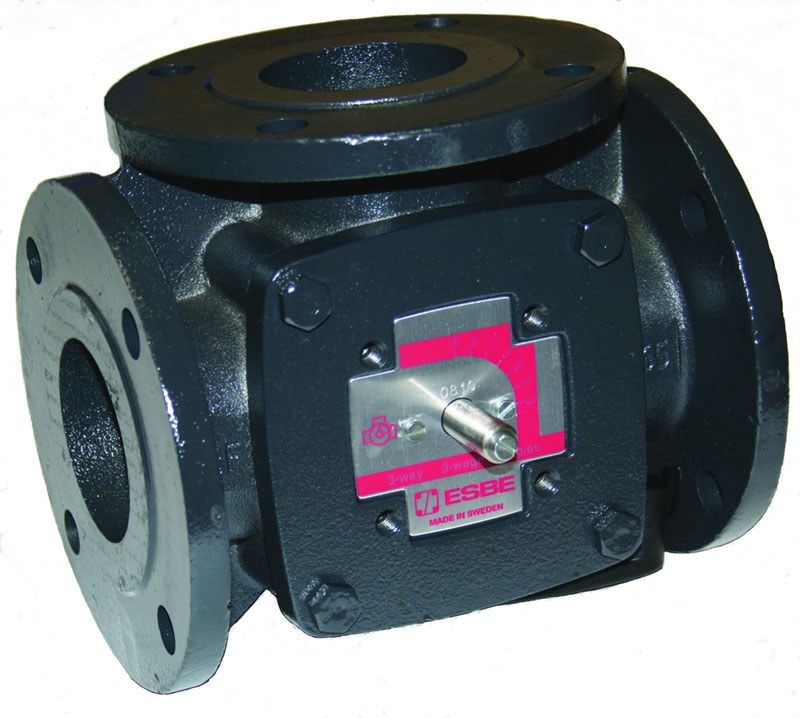

В основе ESBE 3F 50 лежит поворотная схема регулирования. В отличие от линейного клапана со штоком, перемещающимся вдоль своей оси, здесь изменение гидравлического прохода происходит за счет вращения внутреннего золотника. При его повороте геометрия каналов изменяется одновременно, поэтому увеличение расхода через одно направление сопровождается соответствующим изменением расхода через другое. Корпус изготовлен из литого чугуна и представляет собой жесткую трехпатрубковую конструкцию. Для DN50 такое решение особенно рационально: арматура устанавливается непосредственно между ответными фланцами трубопровода и становится частью стационарного гидравлического узла. Соединение рассчитано на размеры PN6, что необходимо учитывать при проектировании ответных элементов.

Принцип работы

При использовании ESBE 3F 50 в качестве смесительного клапана к двум его каналам подключаются линии с различными параметрами среды. Один поток может поступать непосредственно от теплогенератора, второй — возвращаться из потребительского контура после отдачи части тепловой энергии. Регулирующий золотник устанавливает соотношение между этими потоками. Если требуется увеличить температуру подачи, проход для горячего теплоносителя становится больше, а доля обратной воды уменьшается. Когда необходима более низкая температура, гидравлическая пропорция изменяется в противоположную сторону. В результате регулируется не производительность самого котла, а состав потока после клапана. Такая схема особенно полезна в системах, где источник работает при одном температурном режиме, а потребитель должен получать воду с другими параметрами.

Области применения

ESBE 3F 50 11100600 целесообразно использовать там, где гидравлическая система требует управляемого изменения температуры либо направления потока. Типичными областями эксплуатации являются:

• центральные системы отопления,
• котельные и теплогенерирующие установки,
• индивидуальные и центральные тепловые пункты,
• смесительные узлы отопительных контуров,
• промышленные системы теплоснабжения,
• контуры водяного охлаждения,
• системы с теплообменными аппаратами,
• вентиляционные установки с водяным нагревом,
• узлы регулирования калориферов,
• системы с несколькими температурными графиками,
• контуры с автоматическим поддержанием температуры подачи,
• распределительные гидравлические узлы,
• системы с буферными емкостями,
• инженерные установки административных и производственных зданий,
• автоматизированные системы отопления и охлаждения.

Компания «Олниса» поставляет трехходовые регулирующие клапаны ESBE 3F 50 11100600 и другие компоненты трубопроводной автоматики. При подборе оборудования заказчики могут получить техническую консультацию по DN, значению Kvs, классу давления, температурному диапазону, типу присоединения и соответствию клапана расчетным параметрам системы. Заявки обрабатываются оперативно, а доставка продукции выполняется по всей стране.

Преимущества

Практическая ценность ESBE 3F 50 определяется прежде всего его гидравлическими возможностями и пригодностью к автоматизации. Среди особенностей модели можно выделить:

• работу с двумя различными схемами движения теплоносителя,
• возможность пропорционального смешивания потоков,
• перераспределение расхода между двумя направлениями,
• условный проход DN50,
• значение Kvs 60 м³/ч,
• фланцевое присоединение к трубопроводу,
• класс давления PN6,
• плавный поворот внутреннего регулирующего элемента,
• диапазон регулирования Kv/Kv min 100,
• работу при температуре среды до +110 °C,
• совместимость с водно-гликолевыми растворами,
• чугунный корпус для стационарного монтажа,
• использование металлического золотника,
• уплотнения на основе EPDM,
• возможность ручного изменения положения,
• совместимость с автоматическими приводами ESBE,
• применение как в отопительных, так и в охлаждающих контурах,
• пригодность для построения регулируемых гидравлических узлов.

Таким образом, ESBE 3F 50 11100600 решает задачу, характерную для крупных отопительных и охлаждающих контуров: позволяет изменять соотношение потоков без их обычного двухпозиционного перекрытия. Трехходовая схема, DN50 и Kvs 60 м³/ч делают модель подходящей для систем, где через регулирующий узел проходит существенный объем теплоносителя.
