Преобразователь сигналов тензодатчиков ELHART EWM-D2-RS — высокоскоростная передача весовых данных в системы автоматизации

ELHART EWM-D2-RS — преобразователь сигналов тензодатчиков, предназначенный для приема низкоуровневых сигналов мостовых тензометрических датчиков, их цифровой обработки и передачи полученных значений в автоматизированную систему управления. Прибор используется как промежуточное звено между первичным весоизмерительным элементом и ПЛК, операторской панелью, диспетчерской системой или другим оборудованием, работающим по цифровому интерфейсу.

Технические характеристики

Ключевые параметры преобразователя ELHART EWM-D2-RS определяют его возможности при построении весоизмерительных и дозирующих систем:

• бренд — ELHART,
• категория — преобразователь сигналов тензодатчиков,
• артикул — EWM-D2-RS,
• конструктивное исполнение — D2 для монтажа на DIN-рейку,
• тип подключаемых датчиков — мостовые тензорезистивные,
• количество измерительных входов — 1,
• допустимое напряжение дискретного входа — 10–30 В постоянного тока,
• индикация — четырехразрядный семисегментный LED-дисплей и светодиодные индикаторы,
• масса — не более 100 г,
• монтаж — на стандартную DIN-рейку.

Особенности конструкции

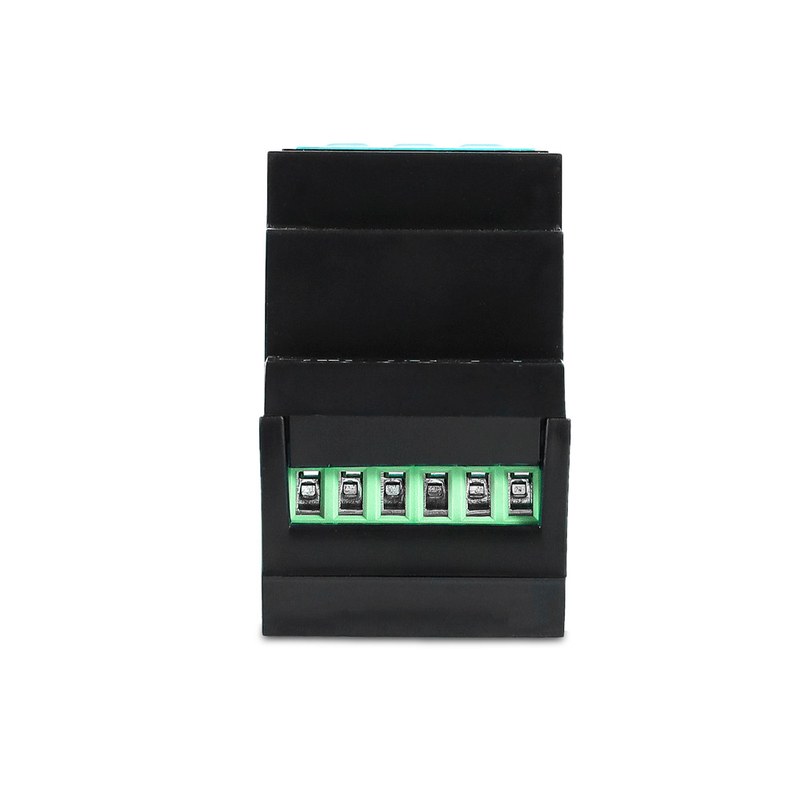

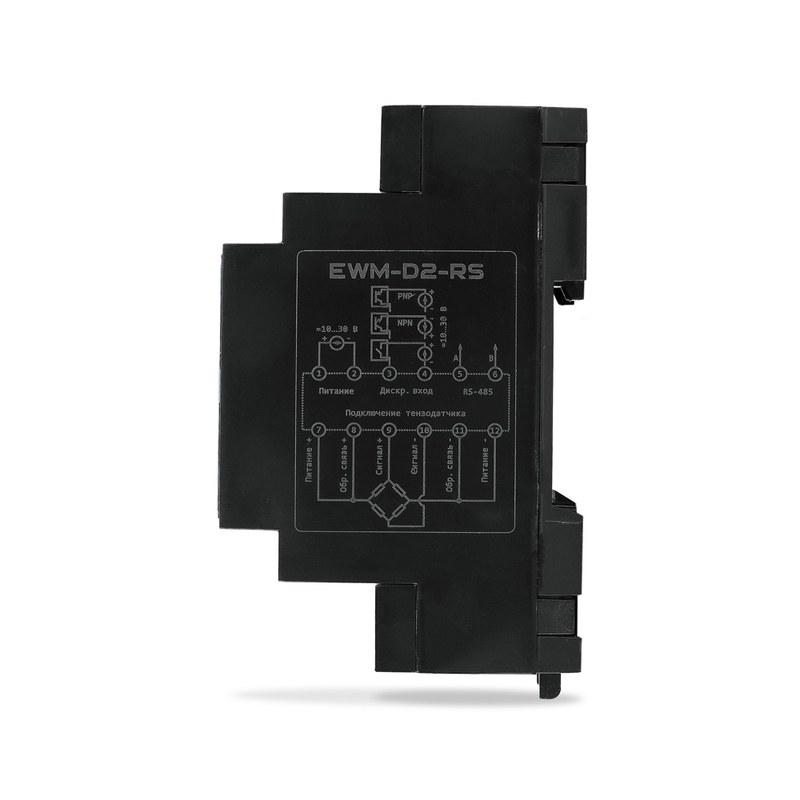

Конструкция ELHART EWM-D2-RS разработана с учетом установки внутри шкафов управления, поэтому функциональные узлы размещены в узком модульном корпусе. Исполнение D2 занимает два стандартных модуля и не требует отдельной операторской панели для базовой работы с прибором. На лицевой части расположен цифровой индикатор, позволяющий контролировать измеряемые значения непосредственно по месту установки, а органы управления используются для просмотра и изменения параметров. Измерительный тракт рассчитан на подключение мостовых тензорезистивных датчиков.

Принцип работы

Работа ELHART EWM-D2-RS начинается с питания подключенного тензометрического моста стабилизированным напряжением. При отсутствии механической нагрузки мост находится в исходном состоянии, а его выходной электрический сигнал соответствует установленному нулевому значению. Когда к весовой платформе, резервуару, дозатору или другой измерительной конструкции прикладывается сила, чувствительные элементы тензодатчика деформируются. Это приводит к изменению сопротивления тензорезисторов и нарушению баланса измерительного моста. На выходе формируется небольшой сигнал в диапазоне милливольт на вольт, величина которого пропорциональна приложенной нагрузке. Преобразователь усиливает и измеряет поступающий сигнал, после чего выполняет его аналого-цифровое преобразование. Полученное значение обрабатывается с учетом параметров калибровки и заданных алгоритмов фильтрации. Частота выборок до 470 Гц позволяет фиксировать быстро меняющиеся нагрузки и применять устройство в системах динамического взвешивания.

Области применения

ELHART EWM-D2-RS может использоваться в различных системах, где масса или механическая нагрузка являются частью технологического контроля. Наиболее характерные направления применения:

• промышленные весоизмерительные установки,
• автоматические дозирующие комплексы,
• бункерные весы,
• платформенные весовые системы,
• контроль массы содержимого резервуаров,
• дозирование жидких продуктов,
• дозирование сыпучих материалов,
• упаковочные машины и линии,
• чеквейерные системы,
• динамическое взвешивание продукции,
• бетонные заводы,
• асфальтобетонные производства,
• испытательные стенды,
• системы контроля механической нагрузки,
• подсчет изделий одинаковой массы,
• автоматизированные производственные линии,
• определение уровня и объема продукта через измерение его массы,
• системы передачи весовых данных на ПЛК, HMI и SCADA.

Компания «Олниса» осуществляет поставку преобразователей сигналов тензодатчиков ELHART EWM-D2-RS и других компонентов промышленной автоматизации. Заказчикам доступны технические консультации по типу тензодатчиков, чувствительности измерительного входа, допустимой нагрузке, схеме подключения, интерфейсу RS-485 и параметрам обмена Modbus RTU. Компания оперативно обрабатывает поступающие заявки и организует доставку оборудования по всей стране.

Преимущества

Практические возможности ELHART EWM-D2-RS позволяют применять преобразователь как в стандартных весовых системах, так и в высокоскоростных автоматизированных процессах. К основным преимуществам относятся:

• частота измерительных выборок до 470 Гц,
• возможность динамического взвешивания,
• погрешность измерения ±0,05 %,
• поддержка нескольких диапазонов чувствительности тензодатчиков,
• работа с четырехпроводными и шестипроводными схемами,
• подключение нескольких датчиков к одному измерительному каналу,
• встроенное питание тензометрического моста,
• определение веса нетто и брутто,
• автоматическое тарирование,
• настройка цифровой фильтрации измерений,
• функция стабилизации нулевого значения,
• возможность подсчета изделий по их известной массе,
• настраиваемый дискретный вход,
• интерфейс RS-485,
• поддержка промышленного протокола Modbus RTU,
• скорость обмена данными до 115200 бит/с,
• доступ к параметрам через цифровой интерфейс,
• локальное отображение значений на LED-индикаторе,
• компактный DIN-реечный корпус,
• питание от распространенного диапазона 10–30 В постоянного тока.

Таким образом, ELHART EWM-D2-RS — преобразователь сигналов тензодатчиков, обеспечивающий переход от низкоуровневого аналогового сигнала тензометрического моста к цифровым данным, доступным промышленной системе управления. Прибор сочетает частоту выборок до 470 Гц, погрешность ±0,05 %, поддержку различных диапазонов чувствительности и возможность подключения нескольких тензодатчиков.
