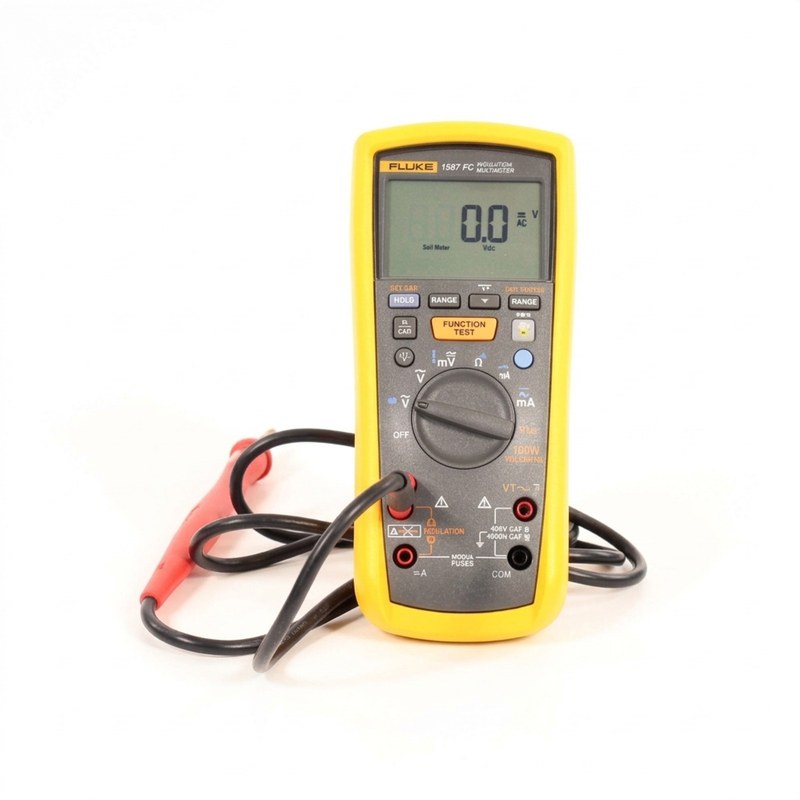

Мегаомметр Fluke 1587 FC для обслуживания электрооборудования
Fluke 1587 FC объединяет мультиметр True RMS и измеритель сопротивления изоляции. Прибор служит для диагностики силовых цепей, кабелей, электродвигателей и приводов. Он позволяет проверить изоляцию, измерить рабочие параметры и сохранить результаты. Пять испытательных напряжений охватывают цепи управления и оборудование с номиналом до 1 кВ. Модель применима при обслуживании, вводе установок и поиске неисправностей.
Технические характеристики
Основные параметры Fluke 1587 FC определяют его пригодность для комплексных измерений:
- диапазон сопротивления изоляции — от 0,01 МОм до 2 ГОм,
- испытательные напряжения — 50, 100, 250, 500 и 1000 В,
- погрешность испытательного напряжения — от 0 до +20 %,
- номинальный ток короткого замыкания при испытании — 1 мА,
- диапазон постоянного и переменного напряжения — до 1000 В,
- диапазон постоянного и переменного тока — до 400 мА,
- измерение сопротивления электрической цепи — от 0,1 Ом до 50 МОм,
- частотный диапазон счетчика — до 99,99 кГц,
- измерение емкости — до 9999 мкФ,
- диапазон температуры с термопарой типа K — от −40 до +537 C,
- категория электробезопасности — CAT III 1000 В и CAT IV 600 В,
- питание — четыре элемента AA,
- габариты — 50 × 100 × 203 мм,
- масса — 550 г.
Особенности конструкции

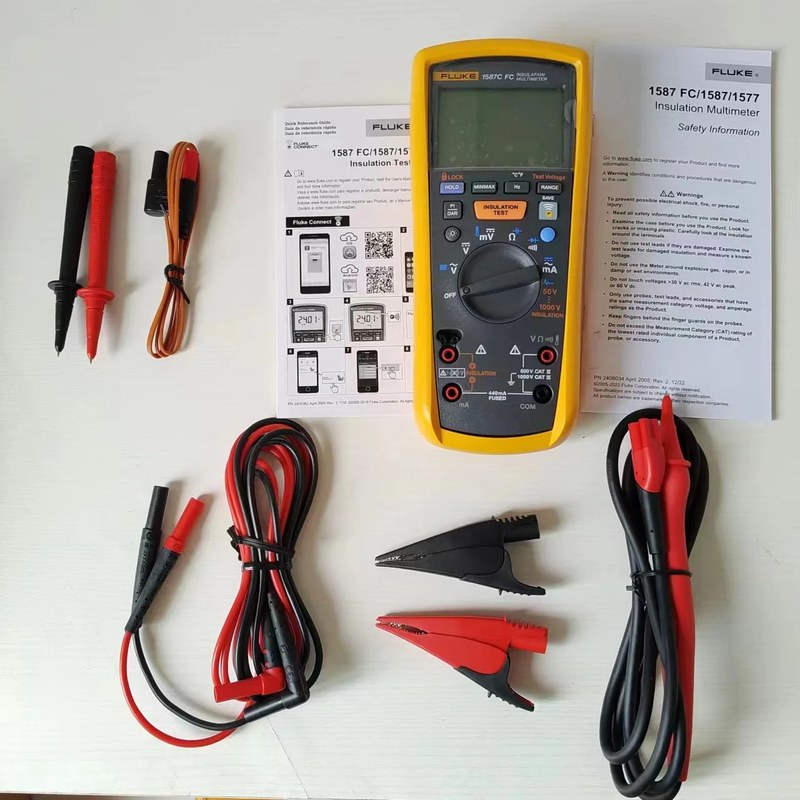

Корпус рассчитан на промышленную эксплуатацию. Поворотный переключатель разделяет режимы измерения напряжения, тока, сопротивления, частоты, емкости, температуры и изоляции. Клавиши выбирают испытательный потенциал, фиксируют показания, регистрируют минимумы и максимумы, включают относительный режим и фильтр. Дисплей выводит результат и состояние прибора. Кнопка на выносном щупе запускает тест. В комплект входят провода, зажимы, термопара K и футляр. Вход миллиампер защищен предохранителем 0,44 А на 1000 В с отключающей способностью 10 кА. Конструкция соответствует IEC 61010-1 и IEC 61010-2-033. Категории CAT III 1000 В и CAT IV 600 В действуют при применении принадлежностей надлежащей категории.
Принцип измерения изоляции
Объект отключают от питания, отделяют от чувствительной электроники и проверяют отсутствие потенциала. Затем выбирают напряжение согласно классу оборудования и программе контроля. Прибор подает постоянное напряжение, измеряет ток утечки и рассчитывает сопротивление. Результат оценивают после заряда емкости и поляризации диэлектрика, поскольку начальное показание отличается от установившегося. При обнаружении на клеммах более 30 В запуск испытания блокируется. После замера автоматический разряд снимает остаточный потенциал: для нагрузки не более 1 мкФ требуется менее 0,5 с. Эти функции не заменяют отключение, блокировку источников энергии, проверку отсутствия напряжения и средства защиты.
Диагностические режимы
Коэффициенты поляризации PI и диэлектрической абсорбции DAR рассчитываются по значениям сопротивления через заданные интервалы. Они помогают выявлять влияние влаги, загрязнения и поверхностных утечек. Сглаживание стабилизирует индикацию при колебаниях сигнала. PI и DAR оценивают с учетом типа изоляции, температуры и истории объекта. Фильтр нижних частот ослабляет высокочастотные составляющие ШИМ-сигнала на выходе преобразователя и позволяет оценивать напряжение двигателя без доминирующего влияния коммутационных фронтов. True RMS обеспечивает измерение несинусоидальных сигналов в пределах установленной полосы и коэффициента амплитуды. Fluke Connect обеспечивает дистанционное наблюдение, сохранение и сравнение результатов. Приложение поддерживает графики TrendIt для PI/DAR и температурную компенсацию. Границы безопасной зоны определяются процедурой работ.
Области применения
Набор режимов позволяет применять прибор для следующих задач:
- оценка состояния обмоток асинхронных и синхронных электродвигателей,
- контроль изоляции генераторов, трансформаторов и катушек,
- проверка силовых и контрольных кабелей после монтажа или ремонта,
- диагностика распределительных щитов, коммутационных аппаратов и шинных цепей,
- поиск утечек в нагревателях, насосах, вентиляторах и компрессорах,
- контроль цепей оборудования с частотно-регулируемым приводом,
- сопоставление периодических измерений при обслуживании электроустановок.
Таким образом, Fluke 1587 FC объединяет проверку изоляции с контролем основных параметров цепи. Сочетание функций сокращает число приборов, необходимых для полной последовательной проверки одного электротехнического узла. Выбор испытательных напряжений, анализ PI/DAR, фильтр для приводов и беспроводная регистрация подходят для планового контроля и поиска развивающихся дефектов. Достоверность зависит от подготовки объекта, стабильных условий и сопоставимой методики. Компания «Олниса» осуществляет поставку Fluke 1587 FC и другого промышленного оборудования.
