Купить стабилизатор ExeGate в «Олниса» — оборудование для стабильной работы электросети

Стабилизатор ExeGate поддерживает допустимое питание нагрузки при длительных отклонениях и кратковременных изменениях напряжения однофазной сети. Его устанавливают перед чувствительными приемниками. Устройство корректирует напряжение и отключает выход при аварии, но не обеспечивает автономную работу при исчезновении сети. Выбор учитывает параметры модели, мощность, пусковые токи и условия монтажа.

Принцип работы

В релейных моделях ExeGate электронная схема контролирует входное напряжение. При выходе значения из заданной зоны контроллер переключает отводы автотрансформатора и изменяет коэффициент трансформации. Повышающая ступень компенсирует просадку, понижающая ограничивает завышенный уровень, транзитная действует при нормальной сети. Ступенчатое регулирование удерживает выход в заданном допуске, но не фиксирует его на одном точном значении. Вне рабочего входного диапазона коррекция невозможна, поэтому защита отключает нагрузку. После восстановления сети питание возобновляется по алгоритму исполнения. Пороги и задержки проверяют по паспорту артикула.

Технические характеристики

Для сопоставления стабилизатора с проектом учитывают:

• тип и номинальное входное напряжение,
• рабочий диапазон входного напряжения,
• номинальное и допустимое выходное напряжение,
• полную мощность в вольт-амперах,
• допустимую активную мощность в ваттах,
• частоту сети и разрешенное отклонение частоты,
• ступени и точность регулирования,
• время переключения силовых реле,
• предельный ток и характеристики защиты,
• количество, тип и заземление выходных разъемов,
• температуру и относительную влажность среды,
• степень защиты корпуса, массу и габариты.

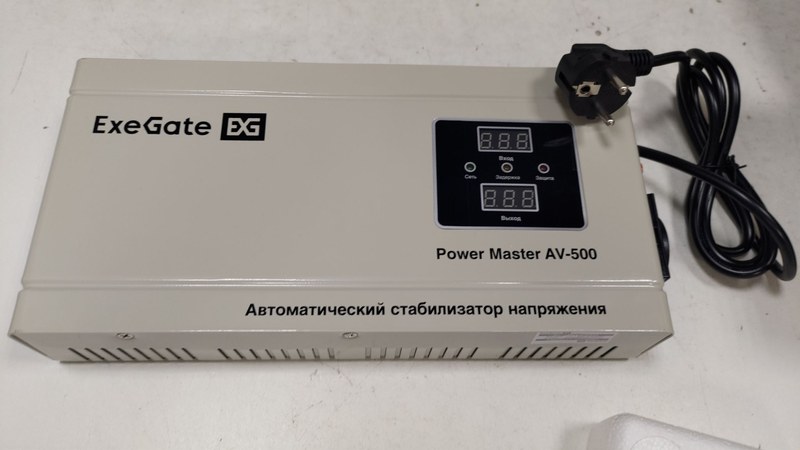

У серии ExeGate AVR рабочий входной диапазон составляет 140–260 В, выход — 220 В с допуском ±10 %, а его частота соответствует входной. Модели AVR-750, AVR-1200, AVR-1600 и AVR-2500 различаются полной и активной мощностью, током защиты, числом розеток и габаритами. Настенные Master AV и Master Turbo AVS относятся к релейному типу и имеют стальной корпус IP20. Параметры сверяют с паспортом позиции.

Расчет мощности

Стабилизатор выбирают с учетом характера нагрузки. У блоков питания, двигателей, насосов, компрессоров и трансформаторов соотношение полной и активной мощности неодинаково. Расчет в ваттах дополняют проверкой в вольт-амперах, коэффициента мощности и пускового тока. При заданном токе полную мощность определяют как U × I. В расчет включают:

• номинальную мощность каждого одновременно работающего приемника,
• коэффициент мощности оборудования,
• кратность и продолжительность пускового тока,
• вероятность одновременного запуска,
• снижение доступной мощности при глубокой просадке сети,
• резерв для изменения состава нагрузки.

Запас устанавливают расчетом. Недостаточная мощность вызывает перегрузочное отключение, нагрев и ускоренный износ коммутационных элементов. Чрезмерный номинал увеличивает размеры и стоимость без обязательного улучшения питания. Для электродвигателя проверяют способность стабилизатора выдержать пуск без ложного срабатывания защиты.

Конструкция и защитные функции

Релейный стабилизатор содержит автотрансформатор, силовые реле, измерительный тракт, контроллер, коммутационные и фильтрующие элементы. Тепло отводится естественной вентиляцией либо вентилятором. Настольные модели имеют вилку и розетки, мощные настенные исполнения могут предусматривать стационарное присоединение. Заземление обязательно. Комплекс защит может включать:

• отключение при недопустимо низком напряжении,
• отключение при перенапряжении,
• ограничение импульсной помехи,
• защиту от короткого замыкания,
• защиту от перегрузки,
• тепловое отключение,
• индикацию сети, стабилизации и аварии.

Состав функций проверяют по паспорту. Встроенная защита не отменяет устройств защиты от перенапряжений в щите. Автомат выбирают по сечению линии, току аппарата и нагрузке. Нельзя превышать допустимую мощность, перекрывать вентиляцию или эксплуатировать корпус при конденсации и проводящей пыли.

Монтаж и ввод в эксплуатацию

Перед установкой измеряют напряжение в характерных режимах сети и определяют амплитуду отклонений. Размещение должно обеспечивать охлаждение, доступ для осмотра, защиту от влаги и нагрева. Для корпуса IP20 нужна сухая закрытая зона без риска попадания воды. После холодной перевозки аппарат выдерживают до температурного выравнивания и исчезновения конденсата. Последовательность ввода включает:

• проверку соответствия модели расчетной мощности,
• осмотр корпуса, кабеля, вилки, клемм и розеток,
• контроль защитного проводника и аппарата линии,
• подключение при снятом напряжении для клеммной схемы,
• первичное включение без нагрузки,
• контроль индикации и выходного напряжения,
• ступенчатое присоединение потребителей,
• проверку при максимальном штатном режиме.

При эксплуатации контролируют нагрев, контакты и воздухообмен. Частое переключение реле указывает на напряжение около порога ступени либо нестабильность сети. Повторные отключения требуют проверки нагрузки, пусковых токов и входного диапазона; увеличение номинала не устраняет внешнюю причину.

Области применения

Стабилизаторы ExeGate применяют для рабочих станций, периферии, узлов связи, систем наблюдения, контроллеров, лабораторных приборов и совместимой бытовой техники. Для серверов, медицинских комплексов и устройств, не допускающих перерыва питания, отдельно оценивают необходимость ИБП, развязки или иной технологии стабилизации. Релейный аппарат не корректирует форму синусоиды, не запасает энергию и не компенсирует аварии вне паспортного диапазона.

Таким образом, покупка стабилизатора ExeGate основывается на параметрах сети, расчете полной и активной мощности, оценке пусковых процессов, диапазона регулирования и условий монтажа. Корректно выбранное устройство удерживает питание в установленном допуске и отключает нагрузку при режимах, которые нельзя компенсировать. Компания «Олниса» осуществляет поставку стабилизаторов ExeGate и другого промышленного оборудования.
