Токоизмерительные клещи Fluke 303 для профессиональной диагностики

Токоизмерительные клещи Fluke 303 предназначены для контроля силовых и распределительных цепей без их разрыва. Переменный ток измеряется разъёмным магнитопроводом, а напряжение, сопротивление и целостность проводника — контактными щупами. Модель применяется при электромонтаже, обслуживании щитов, проверке нагрузки и поиске неисправностей.

Технические характеристики

Основные параметры Fluke 303 определяют пределы применения:

• диапазон измерения переменного тока — до 600 А,
• разрешение токового канала — 0,1 А,
• диапазон переменного напряжения — до 600 В,
• диапазон постоянного напряжения — до 600 В,
• измерение сопротивления — до 4000 Ом,
• звуковая проверка непрерывности цепи — предусмотрена,
• максимальный диаметр проводника — 30 мм,
• категория измерений — CAT III 600 В,
• удержание показания — предусмотрено,
• питание — две батареи типоразмера AAA.

Токовый канал работает только с переменным током и калиброван для синусоидального сигнала. Искажение формы волны частотным преобразователем, импульсным регулятором или нелинейной нагрузкой увеличивает отклонение результата. В подобных цепях требуются клещи True RMS. Постоянный ток охватом проводника Fluke 303 не измеряет.

Особенности конструкции

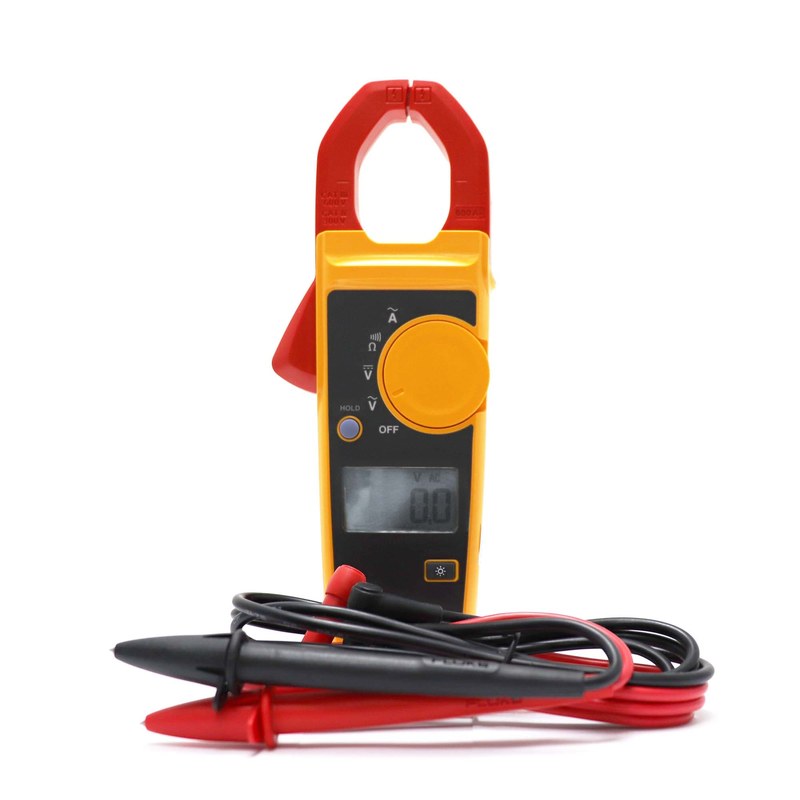

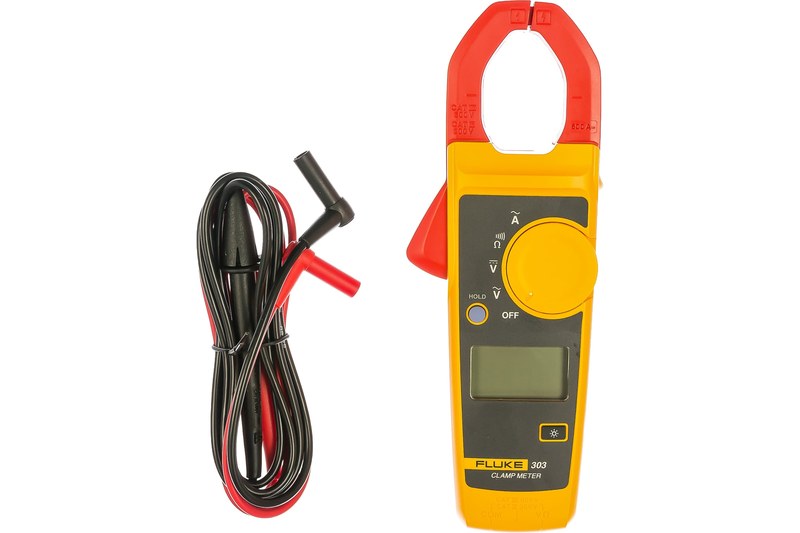

Вытянутый корпус позволяет удерживать прибор одной рукой и управлять раскрытием губок. Магнитопровод замыкается вокруг исследуемой жилы. Раскрытие 30 мм подходит для одиночных кабелей и шин малого сечения. В выбранной точке должно быть достаточно пространства для полного закрытия губок. Поворотный переключатель задаёт функцию, дисплей отображает результат, а режим удержания сохраняет показание. Входные гнёзда служат для подключения щупов при контроле напряжения, сопротивления и непрерывности. Измерения через губки и щупы выполняются разными трактами, поэтому положение переключателя проверяют перед подключением.

Принцип работы и методика измерения

Переменный ток создаёт в сердечнике изменяющийся магнитный поток. Измерительная система преобразует его в сигнал, пропорциональный току первичной цепи, после чего электроника выводит значение на дисплей. Контакт с жилой не требуется, нагрузка продолжает работать без отключения. Губки закрывают полностью, а проводник располагают ближе к центру магнитопровода. Одновременный охват фазной и нейтральной жил вызывает компенсацию полей: клещи покажут значение, близкое к нулю, а не ток нагрузки. Несколько проводников охватывают совместно только для оценки результирующего тока с учётом его направления. Последовательность контроля включает следующие операции:

• осмотр корпуса, губок и органов управления,
• выбор режима переменного тока до приближения к цепи,
• охват только одного токоведущего проводника,
• проверку полного смыкания магнитопровода,
• размещение жилы в центральной области охвата,
• считывание стабилизировавшегося показания,
• сопоставление результата с номиналом защиты,
• вывод прибора из рабочей зоны после замера.

Загрязнение рабочих поверхностей создаёт зазор и увеличивает погрешность. Магнитопровод должен оставаться чистым и сухим. Если ток неизвестен, режим установки оценивают по характеристикам нагрузки и коммутационной аппаратуры.

Контактные измерения

Для проверки напряжения щупы подключают к общему и измерительному входам, затем выбирают переменный либо постоянный режим. Контакт выполняют параллельно исследуемому участку. Предварительно проверяют изоляцию проводов, наконечники, посадку штекеров и категорию принадлежностей. Сопротивление и непрерывность контролируют только на обесточенной цепи. Отсутствие напряжения подтверждают измерением, заряд конденсаторов снимают безопасным способом. Звуковая прозвонка ускоряет поиск обрывов. Параллельные ветви могут занизить сопротивление, поэтому компонент при необходимости отделяют от схемы.

Области применения

Функциональность Fluke 303 рассчитана на следующие операции:

• проверку нагрузки однофазных и трёхфазных линий,
• сравнение фазных токов и выявление перекоса,
• контроль потребления электродвигателей и нагревателей,
• обследование групповых цепей распределительных щитов,
• проверку напряжения на автоматах, вводах и клеммах,
• поиск обрывов в кабелях и проводных соединениях,
• оценку сопротивления элементов обесточенной схемы.

При сравнении фаз замеры выполняют поочерёдно при одинаковом режиме оборудования. Показания оценивают с учётом изменения нагрузки, пуска и рабочего цикла. Прибор не анализирует гармоники, переходные процессы и длительные тренды. Его назначение — точечная диагностика.

Таким образом, Fluke 303 объединяет бесконтактное измерение переменного тока до 600 А с контролем напряжения, сопротивления и непрерывности цепи. Модель подходит для диагностики распределительных систем, если диапазон, форма сигнала, категория и среда соответствуют её характеристикам. Достоверность показаний зависит от охвата одиночного проводника, полного закрытия магнитопровода и соблюдения процедуры безопасности. Компания «Олниса» осуществляет поставку токоизмерительных клещей Fluke 303 и другого промышленного оборудования.
