Калибратор Fluke 724 для обслуживания и диагностики оборудования КИПиА

Fluke 724 предназначен для проверки и калибровки температурных датчиков, преобразователей и измерительных цепей. Прибор объединяет функции измерения и воспроизведения сигналов термопар, термосопротивлений и температурных преобразователей. Двухстрочный дисплей позволяет одновременно контролировать формируемый параметр и измеряемую величину. Калибратор предназначен для наладки систем автоматизации, метрологического контроля и поиска неисправностей в цепях измерения температуры.

Технические характеристики

Функциональные возможности Fluke 724 охватывают основные сигналы температурных измерительных каналов. Калибратор работает как измеритель и источник, а также поддерживает имитацию сопротивления и выходов термопар:

• измерение постоянного напряжения до 30 В на верхнем дисплее и до 20 В на нижнем,
• измерение постоянного тока до 24 мА с разрешением 0,001 мА,
• измерение сопротивления в диапазоне до 3200 Ом,
• формирование постоянного напряжения до 10 В и милливольтовых сигналов,
• имитация сопротивления от 15 до 3200 Ом,

• поддержка термопар типов J, K, T, E, R, S, B, L, U и N,
• работа с Ni-120, Pt-100, Pt-200, Pt-500 и Pt-1000 в предусмотренных градуировках,
• разрешение 0,1 C для большинства температурных диапазонов,
• питание токовой петли напряжением 24 В,
• рабочая температура окружающей среды от -10 до +55 C,
• питание от четырех щелочных элементов AA,
• типичное время автономной работы около 25 часов,
• габариты 96 × 200 × 47 мм и масса около 650 г.

Точность измерения постоянного напряжения на основных диапазонах составляет 0,02 % показания плюс два младших разряда. Для тока до 24 мА применяется аналогичная базовая точность. При измерении сопротивления погрешность зависит от диапазона и схемы подключения; четырехпроводная конфигурация точнее исключает сопротивление соединительных проводов.

Особенности конструкции

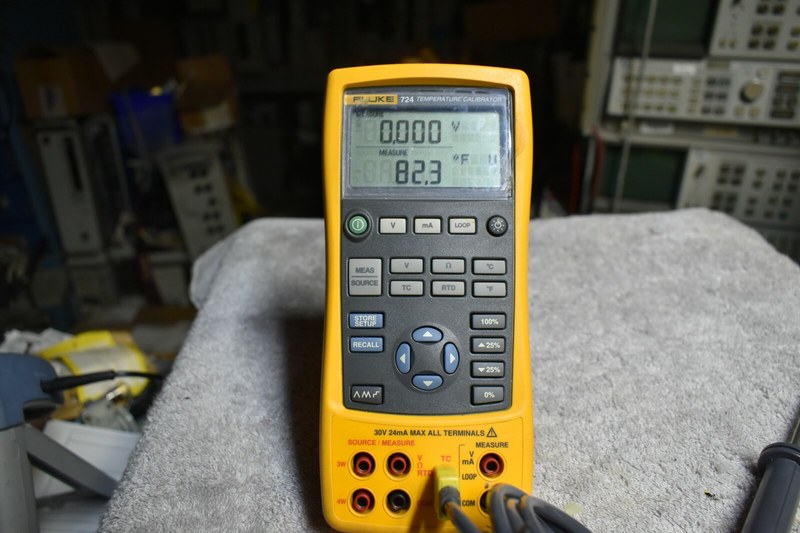

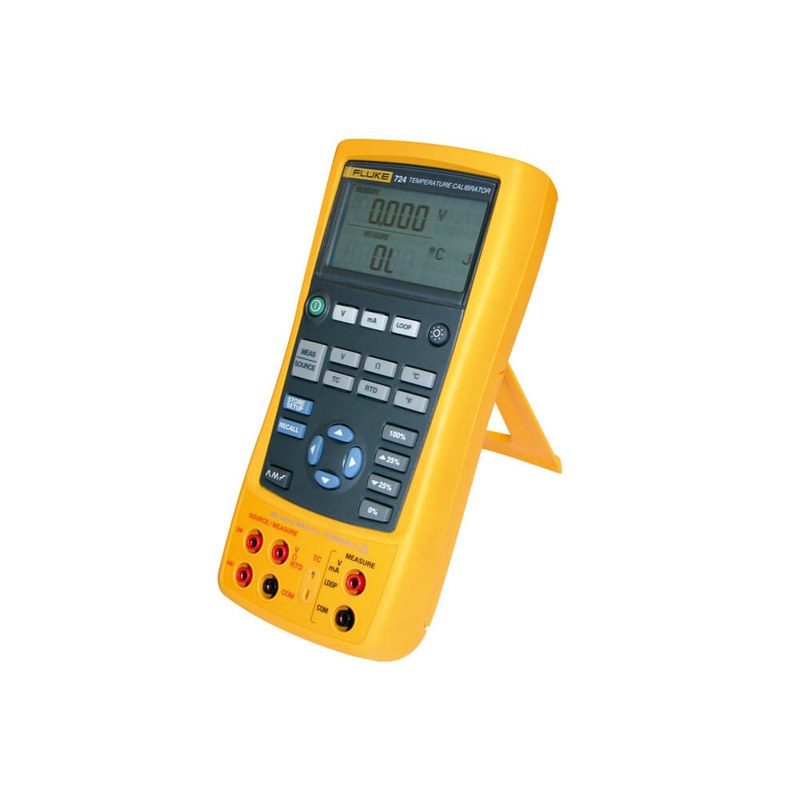

Корпус Fluke 724 рассчитан на переносную эксплуатацию в шкафах автоматики, на технологических установках и в приборных помещениях. Органы управления вынесены на переднюю панель и обеспечивают прямой доступ к основным режимам без многоуровневого меню. Дисплей имеет подсветку и раздельно отображает источник и измеряемый сигнал, поэтому оператор может задавать эквивалент температуры и одновременно наблюдать ток преобразователя. Для термопар используется специализированный вход, рассчитанный на низкоуровневые милливольтовые сигналы. Цепи термосопротивлений могут проверяться по двух-, трех- и четырехпроводной схеме. Четырехпроводное подключение минимизирует влияние сопротивления проводников, трехпроводное соответствует распространенной промышленной схеме компенсации, а двухпроводное удобно для оперативной диагностики.

Принцип работы

При проверке термопары Fluke 724 измеряет термо-ЭДС датчика и преобразует ее в температурное значение согласно выбранному типу градуировки. В режиме имитации прибор выполняет обратную операцию: по заданной температуре формирует соответствующее милливольтовое напряжение для входа преобразователя. Это позволяет проверить измерительный канал без фактического нагрева или охлаждения чувствительного элемента. При работе с RTD калибратор измеряет сопротивление чувствительного элемента либо воспроизводит требуемое сопротивление для имитации температуры. Для платиновых и никелевых датчиков используются зависимости сопротивления от температуры. Поддержка импульсных RTD-цепей позволяет применять прибор с передатчиками, использующими импульсный ток возбуждения. При диагностике преобразователей 4–20 мА калибратор способен измерять ток петли и одновременно подавать питание 24 В. Ступенчатое и плавное изменение выходного сигнала применяется для оценки линейности и реакции измерительного канала. Доступны шаги 25 и 100 % диапазона, а также автоматическое ступенчатое и рамповое изменение. Такой режим позволяет проследить соответствие выходного тока, показаний контроллера или индикации заданным значениям во всем рабочем диапазоне.

Области применения

Fluke 724 применяют там, где требуется проверить чувствительный элемент и работу всего измерительного тракта:

• калибровка термопар и термосопротивлений,
• проверка температурных преобразователей 4–20 мА,
• диагностика входных каналов ПЛК и распределенных систем управления,
• контроль вторичных индикаторов и регистраторов,
• проверка соответствия сигнала заданной температуре,
• поиск ошибок подключения и повреждений измерительных цепей,
• оценка линейности преобразования на нескольких контрольных точках.

Практические преимущества

Совмещение функций измерения и воспроизведения сокращает число приборов, необходимых для обслуживания температурного контура. Одновременная индикация задаваемой и измеряемой величины упрощает сопоставление входного и выходного сигналов. Поддержка распространенных термопар и RTD делает калибратор пригодным для типовых промышленных температурных каналов:

• двухстрочная индикация для одновременного контроля двух параметров,
• прямой выбор режимов с панели управления,
• совместимость с несколькими схемами подключения RTD,
• встроенное питание петли 24 В,
• автоматические ступенчатые и рамповые тесты,
• автономное питание для полевых работ,
• компактный формат для эксплуатации в ограниченном пространстве.

Таким образом, Fluke 724 представляет собой специализированный температурный калибратор для проверки датчиков, преобразователей и электрических цепей систем автоматизации. Его измерительные и генераторные режимы позволяют воспроизводить сигналы термопар и RTD, контролировать напряжение, сопротивление и ток 4–20 мА, а также выполнять многоточечную проверку контролируемых устройств. Прибор подходит для пусконаладочных, метрологических и ремонтных операций, где требуется сопоставлять заданную температуру с электрической реакцией измерительного канала. Компания «Олниса» осуществляет поставку Fluke 724 и другого промышленного оборудования для предприятий, эксплуатирующих системы измерения, контроля и автоматизации.
