Калибратор Fluke 714 для настройки и диагностики термопар
Fluke 714 — портативный калибратор для измерения и воспроизведения сигналов термопар, а также работы с милливольтовыми цепями температурных преобразователей. Прибор применяется при наладке, обслуживании и проверке контуров измерения температуры в системах промышленной автоматизации. Он используется как средство контроля выходного сигнала термопары и как источник, имитирующий заданную термо-ЭДС, что упрощает проверку вторичных каналов, индикаторов, регуляторов и преобразователей температуры.
Технические характеристики
Fluke 714 поддерживает девять типов термопар и выполняет измерение либо имитацию температуры с учетом выбранной градуировочной характеристики. Рабочий диапазон зависит от типа подключенного или моделируемого преобразователя:
- поддерживаемые термопары — J, K, T, E, R, S, B, L и U,
- общий диапазон измерения и имитации — от -200 до 1800 C в зависимости от типа термопары,
- разрешение по температуре — 0,1 C, для отдельных высокотемпературных типов применяется дискретность 1 C,
- базовая характеристика точности — 0,3 C + 10 мкВ,
- диапазон измерения и формирования напряжения — от -10 до 75 мВ,
- разрешение в милливольтовом режиме — 0,01 мВ,
- точность милливольтового канала — 0,025 % диапазона + 1 единица младшего разряда,
- выбор единиц температуры — C или F,
- максимальное допустимое напряжение между клеммами и землей либо двумя клеммами — 30 В,
- питание — одна щелочная батарея 9 В.
Принцип работы
Термопара формирует напряжение, зависящее от разности температур рабочего и опорного спаев. Поэтому проверка температурного канала требует соответствия электрического сигнала конкретной термоэлектрической характеристике. Fluke 714 преобразует температуру в термо-ЭДС и обратно для выбранного типа термопары. В режиме измерения прибор принимает входной сигнал и отображает его как температуру. В режиме имитации пользователь задает температурное значение, а калибратор формирует эквивалентное напряжение. Такой принцип позволяет проверять контроллеры и вторичные приборы непосредственно в температурных единицах. При работе с термопарным входом учитывается опорный переход. Для подключения применяется термопарный мини-разъем, что снижает риск ошибок из-за несоответствующих соединительных материалов.
Функциональные режимы
Калибратор предназначен для сопоставления реального или моделируемого сигнала датчика с реакцией измерительного канала. Входной режим используется для контроля термопар и сигналов первичных преобразователей. Источниковый режим имитирует датчик на входе контроллера, регистратора, индикатора или преобразователя:
- измерение сигнала термопары с отображением результата в температурных единицах,
- имитация термопары выбранного типа,
- формирование фиксированных милливольтовых уровней,
- измерение постоянного напряжения в диапазоне термопарных сигналов,
- контроль настройки температурных индикаторов и регуляторов,
- проверка линейных преобразователей с милливольтовым входом,
- сопоставление реакции системы на несколько заданных температурных точек.
При поэтапной проверке можно последовательно задавать нижнюю, среднюю и верхнюю точки диапазона. Это позволяет выявлять смещение нуля, ошибку масштаба, нарушение линейности или неверный выбор типа термопары во вторичном устройстве.
Конструкция и эксплуатационные параметры

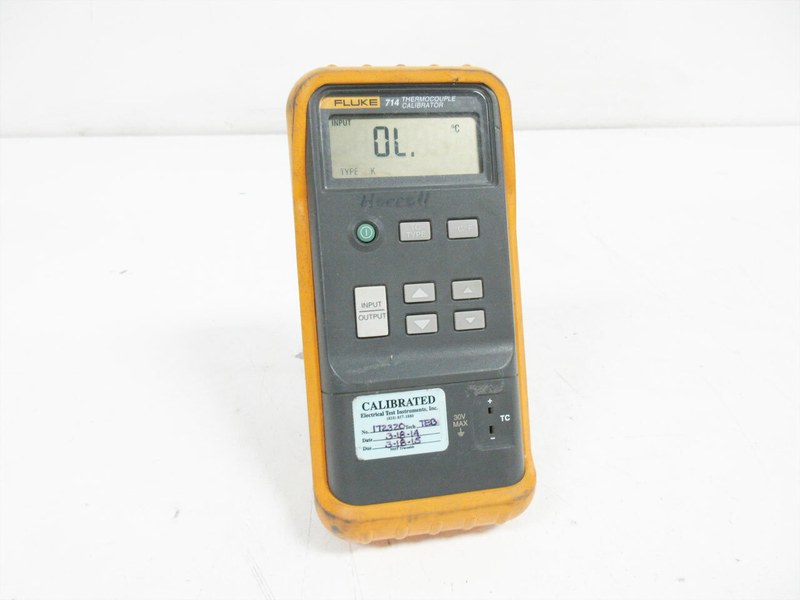

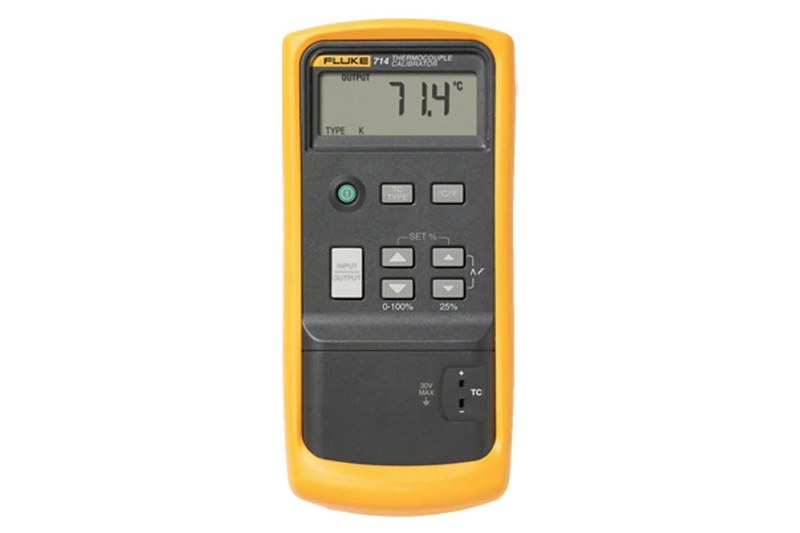

Fluke 714 выполнен в портативном корпусе для работы на объекте. Кнопочное управление обеспечивает доступ к функциям. Пятиразрядный ЖК-индикатор отображает задаваемые и измеряемые величины. Защитный чехол уменьшает воздействие механических нагрузок:
- габариты прибора без защитного чехла — 187 × 87 × 32 мм,
- масса прибора — около 332 г,
- рабочая температура окружающей среды — от -10 до 55 C,
- температура хранения — от -40 до 60 C,
- максимальная высота эксплуатации — 3000 м,
- относительная влажность без конденсации — до 95 % при температуре до 30 C с последующим снижением допустимого уровня,
- вибрационная стойкость — случайная вибрация 2 g в диапазоне 5–500 Гц,
- механическая стойкость — испытание падением с высоты 1 м.
Автономное питание от батареи 9 В обеспечивает работу вне лаборатории. Съемная крышка батарейного отсека позволяет заменить элемент питания без разборки корпуса. Компактные размеры удобны для работы в шкафах автоматики, у распределительных панелей и рядом с технологическим оборудованием.
Области применения
Fluke 714 применяется для проверки каналов на базе термопар и вторичных электронных средств измерения. Прибор используется при вводе систем в эксплуатацию, поиске неисправностей и периодическом контроле измерительной цепи. Раздельная проверка частей канала позволяет локализовать источник отклонения: датчик, линию, входной модуль или настройки принимающего устройства:
- системы управления печами и термическими установками,
- температурные каналы технологических линий,
- промышленные регуляторы и индикаторы,
- программируемые логические контроллеры с термопарными входами,
- регистраторы технологических параметров,
- линейные температурные преобразователи с милливольтовым входом,
- стенды технического обслуживания средств автоматизации.
При проверке необходимо учитывать тип термопары, полярность, материал удлинительных проводов и конфигурацию вторичного прибора. Нарушение этих условий способно вызвать систематическую погрешность, не связанную с отказом измерительного устройства.
Таким образом, Fluke 714 — специализированный термопарный калибратор для измерения и воспроизведения температурных и милливольтовых сигналов. Поддержка девяти типов термопар, диапазон до 1800 C, автономное питание и портативное исполнение позволяют применять его при обслуживании температурных контуров. Совмещение режимов измерения и имитации дает возможность последовательно проверять звенья канала и оценивать реакцию вторичного оборудования на заданный сигнал. Компания «Олниса» осуществляет поставку промышленного оборудования, включая средства измерения и калибровки для инженерных и производственных систем.
