Мультиметр Fluke 18B — контроль напряжения, тока и сопротивления

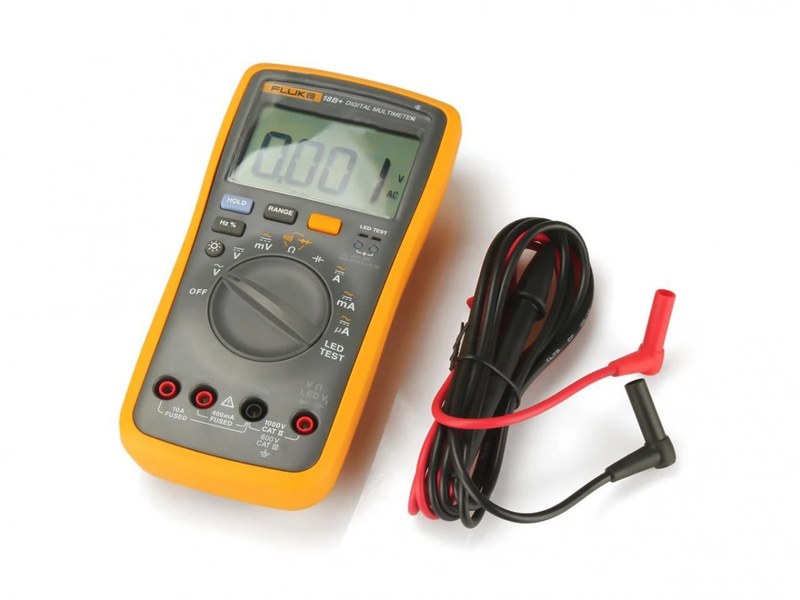

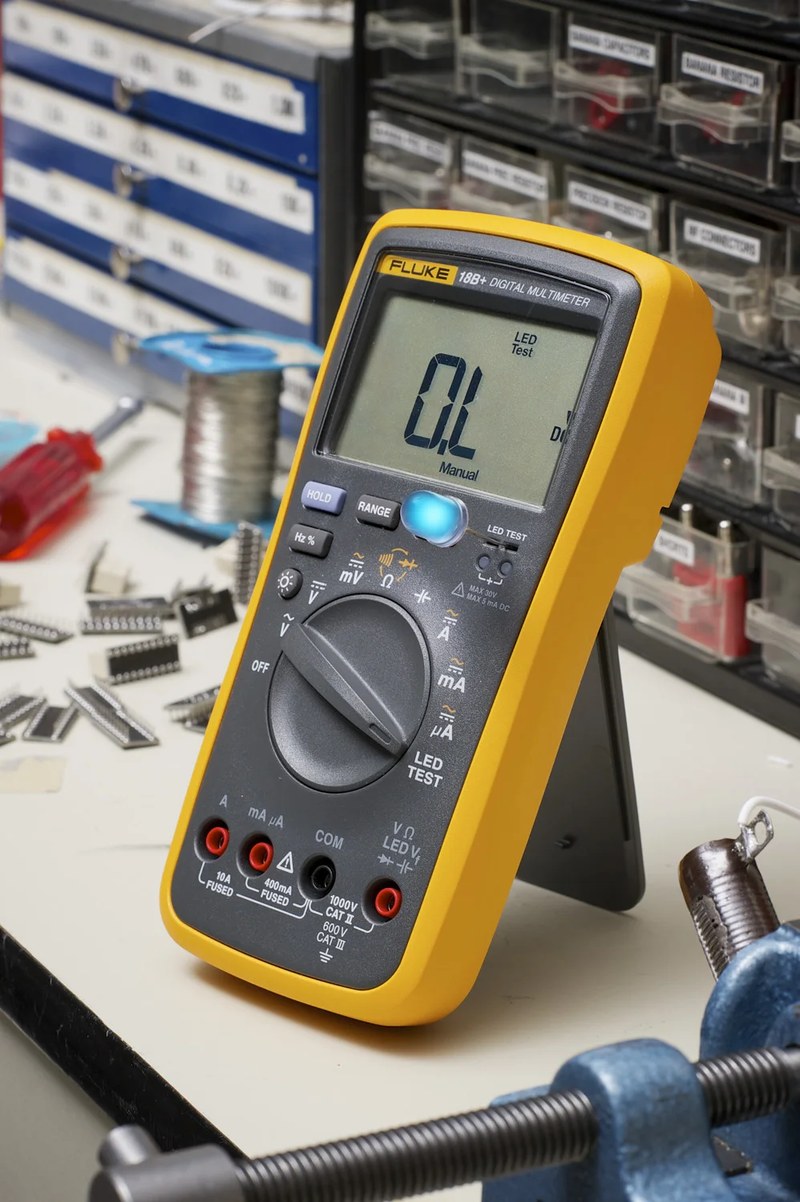

Fluke 18B — портативный цифровой мультиметр на 4000 отсчётов для проверки электрических цепей, компонентов и источников питания. Прибор измеряет постоянное и переменное напряжение, токи, сопротивление и ёмкость, выполняет прозвонку и тестирует диоды. Режим LED TEST позволяет за одно подключение оценить исправность двухвыводного светодиода, определить полярность, а при работе щупами — измерить прямое напряжение. Модель применяют при монтаже, ремонте, производственном контроле и лабораторных исследованиях.

Измерительные возможности

Разрядность 4000 отсчётов достаточна для наладки электрооборудования и анализа цепей управления. Автоматический выбор диапазона сокращает число операций. Ручную установку применяют при наблюдении за изменяющимся параметром, когда переключение десятичной позиции мешает сопоставлению результатов. Функция HOLD фиксирует показание на дисплее. Совокупность режимов позволяет последовательно проверить питание, нагрузку и отдельный компонент мультиметром. При сравнительных измерениях ручной диапазон сохраняет постоянное разрешение, а HOLD облегчает считывание в закрытых шкафах.

Технические характеристики

Ключевые параметры Fluke 18B включают:

• разрядность — 4000 отсчётов,
• постоянное напряжение — от 0,1 мВ до 1000 В,
• лучшая погрешность постоянного напряжения — ±(0,5 % показания + 3 единицы младшего разряда),
• переменное напряжение — от 0,1 мВ до 1000 В,
• лучшая погрешность переменного напряжения — ±(1,0 % показания + 3 единицы младшего разряда),
• частотный диапазон переменного напряжения — 40–500 Гц,
• постоянный и переменный ток — от 0,1 мкА до 10 А,
• лучшая погрешность измерения тока — ±(1,5 % показания + 3 единицы младшего разряда),
• частотный диапазон переменного тока — 40–200 Гц,

• сопротивление — от 0,1 Ом до 40 МОм,
• лучшая погрешность сопротивления — ±(0,5 % показания + 2 единицы младшего разряда),
• ёмкость — от 0,01 нФ до 100 мкФ,
• лучшая погрешность ёмкости — ±(2,0 % показания + 5 единиц младшего разряда),
• тестовое напряжение для LED — от 2 до 6 В постоянного тока,
• разрешение при измерении прямого напряжения LED — 0,01 В,
• точность измерения прямого напряжения LED — 10 %,
• безопасность — CAT III 600 В, CAT II 1000 В,
• питание — две батареи AA,
• габариты с защитным чехлом — 180 × 89 × 51,5 мм,
• масса — 425 г.

Конструктивное исполнение

Поворотный переключатель задаёт величину и режим, клавиши управляют диапазоном и удержанием результата. Входная часть включает разъём COM, гнездо для напряжения, сопротивления, ёмкости и полупроводниковых тестов, а также защищённые токовые входы. Переход от напряжения к току требует перестановки щупа и проверки коммутации. Дисплей показывает значение, единицу измерения, род тока и служебные обозначения. Защитный чехол уменьшает последствия ударов при переноске. Автоматическое отключение ограничивает расход заряда. Батареи и предохранители доступны с задней стороны; перед вскрытием прибор отсоединяют от цепи.

Принцип работы

Напряжение измеряют при параллельном подключении. Входной тракт масштабирует сигнал, а аналого-цифровой преобразователь формирует результат. Перед работой выбирают постоянный или переменный режим и проверяют щупы. Для переменных величин соблюдают нормированный частотный интервал, иначе паспортная точность не гарантируется. Ток измеряют при последовательном включении в разрыв цепи. Неизвестную величину начинают контролировать через вход 10 А на максимальном диапазоне. Параллельное подключение в токовом режиме образует цепь с малым сопротивлением и может вызвать перегорание предохранителя, повреждение объекта или дугу. После операции щуп возвращают в гнездо напряжения. Сопротивление, целостность цепи, диоды и ёмкость проверяют на обесточенном объекте; конденсаторы предварительно разряжают. Прибор подаёт тестовый сигнал и вычисляет сопротивление. Звуковая прозвонка упрощает поиск обрывов без наблюдения за экраном. Диодный тест оценивает переход по прямому падению напряжения. При контроле ёмкости отслеживается заряд, поэтому показания крупных конденсаторов стабилизируются дольше.

Области применения

Fluke 18B применяется для следующих операций:

• контроль питающих напряжений и токовой нагрузки,
• поиск обрывов, коротких замыканий и нестабильных контактов,
• диагностика блоков питания, автоматики и цепей управления,
• проверка резисторов, конденсаторов и выпрямительных диодов,
• тестирование двухвыводных светодиодов и определение их полярности,
• входной контроль компонентов и ремонт печатных узлов,
• регламентные измерения при обслуживании электрооборудования.

Практические преимущества

Инженерно значимые свойства модели:

• совмещение универсальных измерений с отдельным LED-тестом,
• определение анода без повторной перестановки выводов,
• измерение прямого напряжения светодиода щупами,
• автоматический и ручной выбор диапазона,
• фиксация показания для работы в ограниченной зоне доступа,
• раздельные защищённые входы для разных уровней тока,
• автономное питание от распространённых элементов AA,
• пригодность для измерений в цепях CAT III 600 В и CAT II 1000 В.

Таким образом, Fluke 18B совмещает функции мультиметра и тестера светодиодов. Пределы до 1000 В и 10 А, сопротивление до 40 МОм, ёмкость до 100 мкФ и полупроводниковые режимы охватывают монтажные, сервисные и ремонтные операции. Достоверность результата зависит от схемы подключения, частотных ограничений, измерительной категории и подготовки обесточенных цепей. Компания «Олниса» осуществляет поставку Fluke 18B и другого промышленного оборудования.
