Серверный корпус ExeGate Pro 3U390-08: оптимальная база для надежной ИТ-системы

ExeGate Pro 3U390-08 представляет собой серверный корпус формата 3U, рассчитанный на монтаж в стандартные 19-дюймовые стойки. Конструкция предназначена для сборки серверов, систем хранения и промышленных компьютеров на базе серийных системных плат и карт расширения. Глубина шасси 390 мм позволяет применять корпус в стойках с ограниченным внутренним пространством.

Технические характеристики

Основные параметры определяют допустимую конфигурацию системы и ограничения по монтажу комплектующих:

• высота — 3U,
• поддерживаемые форм-факторы системных плат — Mini-ITX, Mini-DTX, microATX и ATX,
• материал шасси и передней панели — сталь,
• толщина металла — 1,09 мм,
• цвет передней панели — черный, корпус — серебристый,
• блок питания в базовой комплектации отсутствует,
• поддерживаемый блок питания — один ATX,
• внешние отсеки 5,25 дюйма — два, либо три при ширине системной платы не более 250 мм,
• внутренние отсеки 3,5 дюйма — шесть,
• слоты расширения — пять,
• фронтальные интерфейсы — два USB 2.0,
• индикация — Power и HDD,
• органы управления — Power и Reset,
• штатное охлаждение — два фронтальных вентилятора 80 мм,
• места для дополнительных вентиляторов — два по 60 мм на задней панели,
• максимальная высота процессорного кулера — 100 мм,
• максимальная длина видеокарты — 230 мм, при накопителе напротив — 170 мм,
• максимальная длина блока питания — 190 мм, при накопителе напротив — 150 мм,
• размер шасси — 430 × 133 × 390 мм,
• габариты с ручками и монтажными ушами — 483 × 133 × 425 мм.

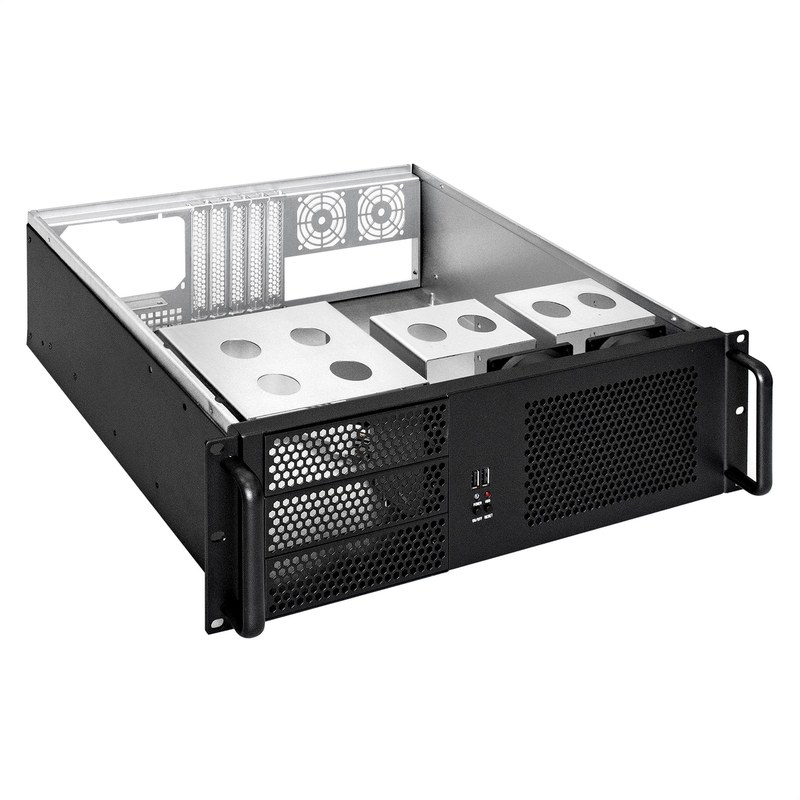

Конструкция и компоновка

Несущая часть выполнена из стального листа толщиной 1,09 мм. Это повышает жесткость и помогает сохранять геометрию при установке накопителей, плат расширения и блока питания. Высота 133 мм соответствует формату 3U и обеспечивает внутренний объем, достаточный для процессорных охладителей высотой до 100 мм и стандартных карт расширения. Глубина основного шасси составляет 390 мм, а с ручками и крепежными ушами — 425 мм. Такая компоновка подходит для серверных шкафов ограниченной глубины и промышленных стоек, где корпуса длиной 500–700 мм нерациональны. Ширина с монтажными элементами достигает 483 мм и соответствует 19-дюймовому стоечному формату.

Внутри предусмотрено шесть мест для устройств формата 3,5 дюйма. Это позволяет создавать локальные дисковые массивы и серверы хранения без отдельного дискового шасси. Два внешних отсека 5,25 дюйма предназначены для совместимых накопителей, корзин, панелей управления и иных модулей. При ширине материнской платы не более 250 мм доступно до трех внешних отсеков. Пять слотов расширения рассчитаны на сетевые адаптеры, RAID-контроллеры, интерфейсные платы и графические ускорители. При проектировании необходимо учитывать взаимное положение дисков и длинных плат: предельная длина видеокарты составляет 230 мм, но при размещении накопителя напротив нее сокращается до 170 мм.

Система охлаждения

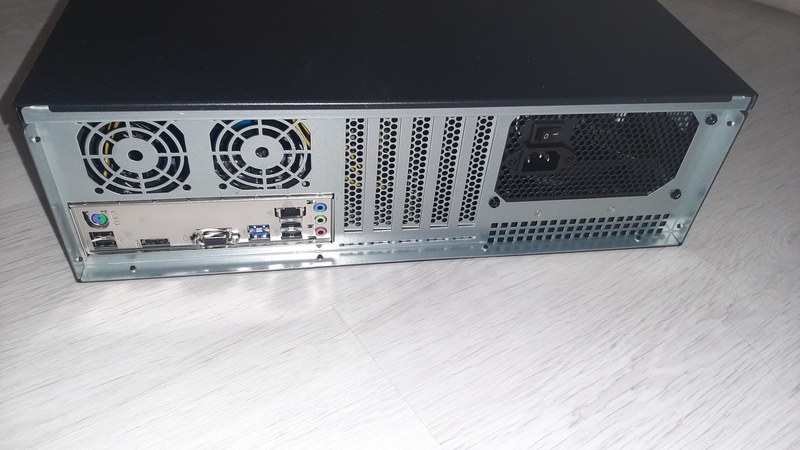

Воздушный поток формируется в продольном направлении. На передней панели установлены два вентилятора диаметром 80 мм, подающие воздух к накопителям и системной плате. Фронтальная часть снабжена пылевыми фильтрами, уменьшающими поступление загрязнений внутрь шасси. На задней панели предусмотрены два посадочных места под вентиляторы 60 мм для усиления вытяжки. Тепловой режим зависит от мощности процессора, числа дисков, характеристик блока питания и установленных карт. При высокой плотности компонентов необходимо сохранять свободный воздушный канал между фронтальной зоной забора и выпуском воздуха. Ограничение кулера по высоте 100 мм требует предварительной проверки геометрии системы охлаждения.

Электропитание и совместимость

Базовая версия поставляется без блока питания, поэтому источник выбирается по расчетной мощности конкретной системы. Корпус рассчитан на один ATX-блок длиной до 190 мм. Если напротив него установлен накопитель, доступная длина уменьшается до 150 мм. При сборке необходимо учитывать также выход кабельных жгутов и радиус их укладки. Поддержка Mini-ITX, Mini-DTX, microATX и ATX позволяет использовать шасси для компактных управляющих систем и полнофункциональных серверных платформ. Пять слотов расширения дают возможность устанавливать аппаратные контроллеры, многопортовые сетевые платы и специализированные интерфейсные модули.

На переднюю панель выведены кнопки включения и сброса, индикаторы питания и активности накопителей, а также два порта USB 2.0. Такое размещение облегчает подключение сервисных носителей и периферии без доступа к задней коммутационной зоне. Фронтальные ручки упрощают монтаж и извлечение шасси, а стоечные уши обеспечивают фиксацию по передней плоскости. При формировании конфигурации с несколькими жесткими дисками следует учитывать распределение массы, кабельные трассы и свободное пространство перед вентиляторами. Компоновка должна исключать перекрытие воздушного потока и чрезмерный изгиб силовых и интерфейсных кабелей.

Области применения

Корпус может использоваться в составе следующих систем:

• файловые и прикладные серверы,
• сетевые шлюзы и маршрутизаторы,
• серверы видеонаблюдения и локальные архивы,
• промышленные компьютеры,
• системы сбора и хранения данных,
• стойковые рабочие станции,
• тестовые и лабораторные комплексы.

Таким образом, ExeGate Pro 3U390-08 представляет собой 3U-шасси с поддержкой стандартных системных плат, пяти карт расширения, шести внутренних накопителей 3,5 дюйма и одного ATX-блока питания. Глубина 390 мм делает модель пригодной для компактных стоек, а фронтальная вентиляция и места под дополнительные вытяжные вентиляторы позволяют организовать направленный воздушный поток. При проектировании системы необходимо учитывать ограничения по длине блока питания и видеокарты при заполнении расположенных напротив них дисковых отсеков. Компания «Олниса» осуществляет поставку ExeGate Pro 3U390-08 и другого промышленного оборудования для корпоративных, инфраструктурных и производственных систем.
