Организация электропитания с помощью сетевого фильтра ExeGate EPG-6WMK

ExeGate EPG-6WMK представляет собой листовой электроизоляционный термоинтерфейс для передачи тепла от электронных компонентов к радиатору, тепловой пластине либо корпусу. Материал применяют при наличии конструктивного зазора, который нельзя корректно заполнить тонким слоем термопасты. Эластичная прокладка компенсирует неплоскостность деталей и вытесняет воздух из зоны контакта. Серия сочетает теплопроводность более 6 Вт/(м·К), электрическую прочность, несколько размеров и три варианта толщины.

Технические параметры

Эксплуатационные свойства EPG-6WMK определяют допустимые тепловые, электрические и механические условия применения. Основные показатели серии:

• тип изделия — теплопроводящая прокладка,
• коэффициент теплопроводности — более 6 Вт/(м·К),
• диапазон рабочей температуры — от −60 до +250 C,
• твердость по шкале Shore 00 — 25 ± 5,
• удельный вес — 2,15 г/см3,
• удельное объемное сопротивление — 1 × 1012 Ом·см,
• электрическая прочность — 9 кВ/мм,
• предел прочности при растяжении — 425 кгс/см2,
• относительное удлинение — 1,23 %,
• цвет материала — серый.

Теплопроводность характеризует перенос энергии через материал, но сама по себе не определяет температуру компонента. Результат зависит от площади контакта, толщины прокладки, нагрузки, прижимного усилия и эффективности радиатора. Электрические параметры не отменяют предусмотренные конструкцией изоляционные барьеры, пути утечки и воздушные зазоры.

Форматы и конструктивное исполнение

Линейка EPG-6WMK включает листы и полосы, пригодные для установки целиком либо для получения деталей заданного контура. Доступные сочетания размеров охватывают следующие исполнения:

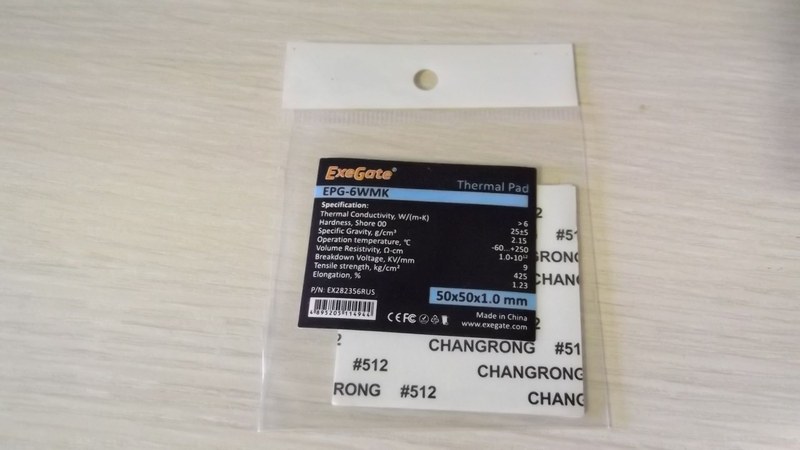

• 50 × 50 мм при толщине 0,5, 1,0 или 1,5 мм,
• 120 × 20 мм при толщине 0,5, 1,0 или 1,5 мм,
• 120 × 120 мм при толщине 0,5, 1,0 или 1,5 мм,

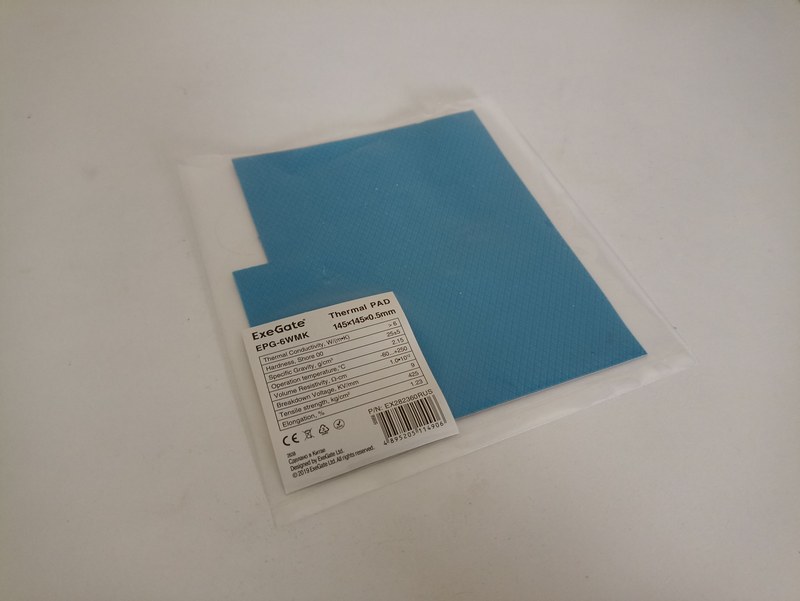

• 145 × 145 мм при толщине 0,5, 1,0 или 1,5 мм,
• 290 × 290 мм при толщине 0,5, 1,0 или 1,5 мм.

Отдельные позиции поставляются комплектами. Размеры, количество и артикул следует фиксировать в спецификации совместно: обозначение EPG-6WMK задает класс материала, но не геометрию изделия. Крупные листы удобны для раскроя, квадратные заготовки — для площадных зон, узкие полосы — для вытянутых рядов микросхем.

Принцип теплопередачи

Тепло проходит от корпуса компонента через прокладку к охладителю вследствие разности температур. Стационарный поток приближенно описывается формулой Q = AT/, где — теплопроводность, A — площадь, T — перепад температур, — толщина. Увеличение площади и уменьшение толщины снижают объемное тепловое сопротивление. Поэтому номинал выбирают по фактическому зазору с учетом деформации. Тепловой тракт включает контактные сопротивления на обеих границах. Мягкость 25 ± 5 Shore 00 помогает материалу повторять микрорельеф и сокращать воздушные полости. Прижим распределяют равномерно: малое усилие оставляет разрывы контакта, чрезмерное нагружает микросхемы, плату и крепление. Расчет выполняют для цепи «кристалл — корпус — интерфейс — охладитель — среда».

Подготовка и монтаж

Перед установкой измеряют зазор, проверяют допуски высоты компонентов и плоскостность охладителя. Заготовку вырезают острым инструментом без надрывов; контур должен закрывать теплоотдающую поверхность, но не перекрывать разъемы, контрольные точки и элементы без расчетного прижима. Площадки очищают от старого интерфейса, пыли и жировых загрязнений. Порядок монтажа включает обязательные операции:

• проверка маркировки, толщины и размеров заготовки,
• измерение посадочного промежутка в нескольких точках,
• раскрой без растяжения и необратимой деформации материала,
• совмещение прокладки с границами теплоотдающей зоны,
• установка радиатора без бокового сдвига интерфейса,
• равномерная затяжка крепежа в заданной последовательности,
• контроль температуры узла после выхода оборудования на нагрузочный режим.

Несколько слоев вместо одной прокладки требуемой толщины применять нецелесообразно: дополнительная граница повышает контактное сопротивление и нарушает равномерность прижима. Снятую деталь заменяют при надрывах, загрязнении, остаточной деформации или следах перегрева. После сборки проверяют отсутствие смещения и опоры радиатора на соседние элементы.

Области применения

EPG-6WMK рассчитана на пассивное сопряжение электронных компонентов с элементами отвода тепла. Характерные объекты установки:

• микросхемы памяти графических адаптеров,
• силовые транзисторы и элементы преобразователей питания,
• контроллеры и микросхемы накопителей,
• сетевые процессоры, коммутаторы и телекоммуникационные модули,
• светодиодные сборки и управляющая электроника,
• промышленные контроллеры, источники питания и встраиваемые вычислители.

Применимость подтверждают расчетом теплового сопротивления и проверкой совместимости материалов. При неравномерном тепловыделении оценивают локальную плотность потока, а не только общую мощность. Собранный узел испытывают при предельной нагрузке и неблагоприятной внешней температуре, контролируя установившийся режим и стабильность контакта.

Таким образом, ExeGate EPG-6WMK служит для отвода тепла через конструктивный зазор. Результат обеспечивает сочетание теплопроводности более 6 Вт/(м·К), податливости, электроизоляционных свойств и правильно рассчитанной толщины. При проектировании и ремонте учитывают сопротивление всего тракта, площадь контакта, допуски сборки и давление крепежа. Компания «Олниса» осуществляет поставку термопрокладок ExeGate EPG-6WMK для промышленного оборудования и электронных систем.
