Считывание DataMatrix-кодов с оборудованием Datalogic
Datalogic DataMatrix — комплекс решений для автоматического распознавания матричных кодов в производственных и логистических системах. В него входят стационарные считыватели семейства Matrix, оптика, подсветка, алгоритмы декодирования и интерфейсы передачи результата в ПЛК либо информационную систему. Оборудование применяют для идентификации объектов без остановки потока. Устойчивость чтения определяется разрешением, освещением, выдержкой, синхронизацией и качеством маркировки.
Структура и свойства Data Matrix
Data Matrix представляет собой двумерный массив светлых и тёмных модулей. L-образная сплошная граница задаёт ориентацию, а две чередующиеся стороны определяют число строк и столбцов. Промышленные системы используют вариант ECC 200 с коррекцией ошибок Reed–Solomon. Данные могут восстанавливаться при локальном повреждении поверхности в пределах корректирующей способности символа. Формат применим для серийных номеров, партий, дат и структурированных данных GS1. Ключевые свойства символики:
- квадратная или прямоугольная конфигурация символа,
- высокая плотность данных на малой площади,
- независимость распознавания от поворота метки в поле зрения,
- контроль целостности и коррекция повреждений,
- поддержка печатной маркировки и прямого нанесения на деталь,
- свободная зона вокруг границ кода.
Принцип получения и обработки изображения
Считыватель формирует кадр CMOS-сенсором. Оптика проецирует рабочую область на матрицу, процессор локализует символ, восстанавливает сетку модулей и декодирует данные. Area imager анализирует весь кадр, поэтому поворот кода в плоскости изображения не препятствует чтению. Итоговая строка передаётся контроллеру линии. Рабочий цикл включает:
- приём сигнала запуска от датчика, входа или сети,
- включение выбранного канала подсветки,
- экспонирование кадра с заданной выдержкой и усилением,
- поиск границ и построение координатной сетки Data Matrix,
- коррекцию допустимых ошибок,
- передачу декодированной строки и статуса операции.
Чёткость зависит от размера модуля в пикселях. При недостаточном разрешении соседние ячейки не разделяются. Длинная выдержка смазывает движущийся объект, а чрезмерное усиление повышает шум. Поле зрения, дистанцию, фокусное расстояние и скорость конвейера рассчитывают совместно.
Оптика и освещение
Исполнения Matrix различаются разрешением сенсора, углом обзора, фокусировкой и осветителем. Компактные модели рассчитаны на малые зоны контроля, а камеры повышенного разрешения охватывают широкое поле или несколько кодов. Электронная фокусировка упрощает переналадку. Сменная C-mount-оптика старших систем позволяет согласовать масштаб изображения с большой рабочей областью. Освещение выбирают по поверхности и способу нанесения. Диффузный свет уменьшает блики на полированном металле, поляризация подавляет отражения, направленный поток подчёркивает рельеф точечно-ударной маркировки. Для лазерной гравировки требуется контраст с исходным материалом. Прицелы упрощают монтаж, но настройку проверяют по кадру и статистике чтения.
Конструктивные и коммуникационные параметры

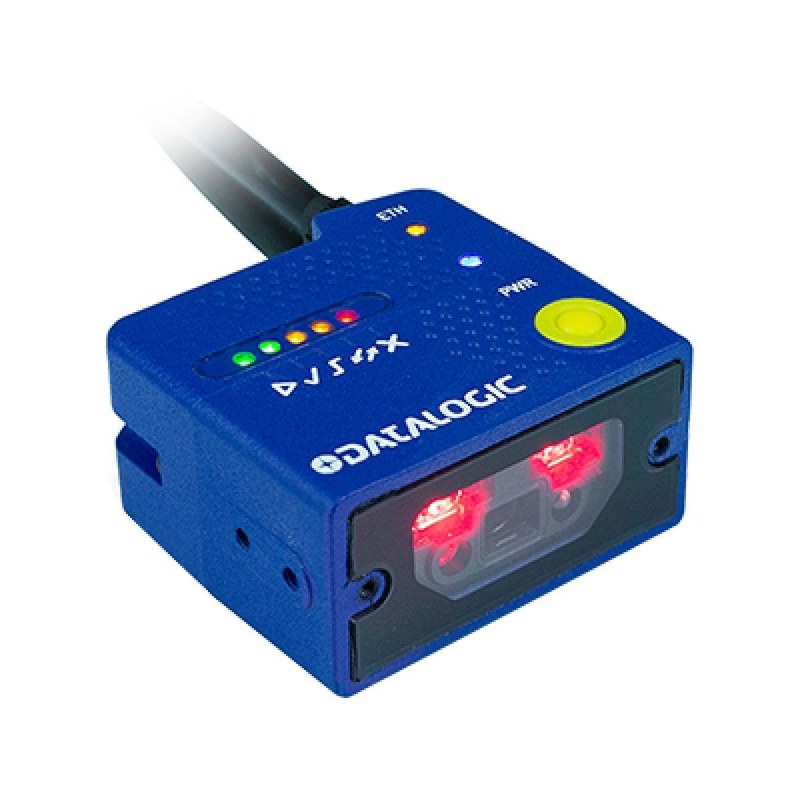

Считыватели объединяют камеру, процессор, подсветку и коммуникации в одном корпусе. Для семейства характерны металлическое исполнение, защищённое окно, дискретные входы и выходы, последовательные порты и Ethernet; оснащение зависит от модификации. Поддерживаются варианты с PROFINET IO и EtherNet/IP, в отдельных конфигурациях — PoE. Несколько устройств можно объединить для контроля широкой зоны или разных сторон объекта. При проектировании учитывают:
- размер поля зрения на рабочей дистанции,
- минимальный размер модуля,
- скорость объекта и частоту кадров,
- тип поверхности и метод нанесения маркировки,
- углы установки камеры и источника света,
- допустимую степень защиты корпуса,
- питание и резерв мощности,
- протокол связи с системой управления,
- сигналы запуска и подтверждения.
Области промышленного применения

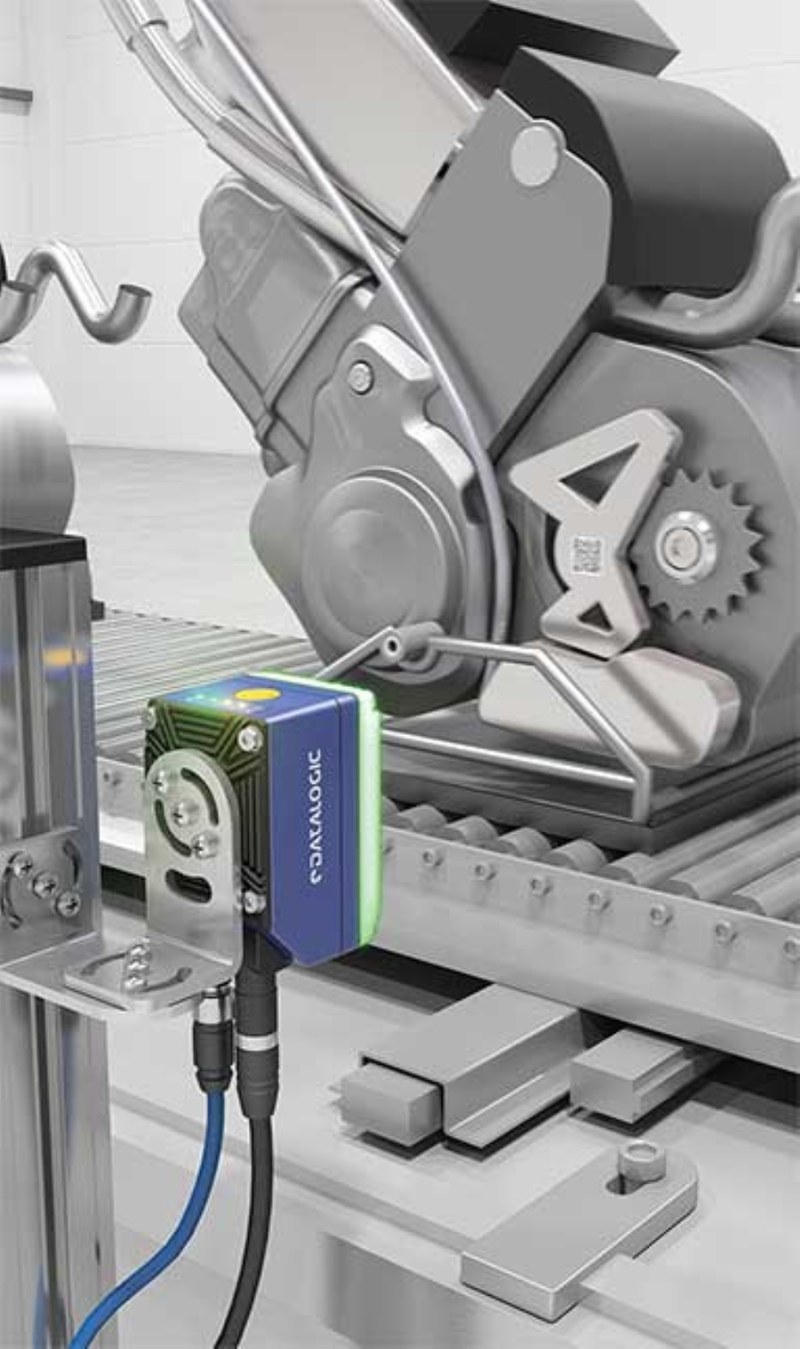

Решения Datalogic интегрируют в участки, где код связывает объект с записью прослеживаемости. Триггер поступает от фотодатчика или ПЛК, значение сверяется с заданием, а дискретный выход управляет отбраковкой. Ошибочная комплектация выявляется до следующей операции. Типовые задачи:
- идентификация электронных компонентов и печатных плат,
- чтение DPM-кодов на металлических деталях,
- прослеживаемость узлов в автомобильном производстве,
- контроль упаковки лекарственных изделий,
- сопоставление изделия, этикетки и транспортной тары,
- регистрация продукции на конвейерах,
- учёт партий при внутрипроизводственном перемещении.
Таким образом, Datalogic DataMatrix обеспечивает распознавание двумерной маркировки в промышленной системе идентификации. Результативность зависит от согласования разрешения, оптики, света, скорости съёмки, монтажа и обмена данными с технологическим процессом. Корректно спроектированный узел устойчив к допустимым отклонениям положения и качества кода, формирует однозначный результат и поддерживает прослеживаемость. Компания «Олниса» осуществляет поставку промышленного оборудования Datalogic предприятиям различных отраслей.
