Кабельный анализатор Fluke DTX-1200 — точная диагностика структурированных кабельных систем

Fluke DTX-1200 представляет собой полевой кабельный анализатор для сертификации медных линий СКС. Прибор предназначен для проверки параметров витой пары после монтажа и сравнения параметров линии с нормативными пределами. Он выявляет не только обрывы и ошибки распайки, но и отклонения электрических параметров тракта. Рабочая полоса до 350 МГц позволяет выполнять испытания линий категории 5e и 6, с контролем затухания, возвратных потерь и наводок. Результат формируется по принципу Pass/Fail с сохранением численных данных и графиков, что позволяет применять прибор при приемке и диагностике СКС.

Технические характеристики

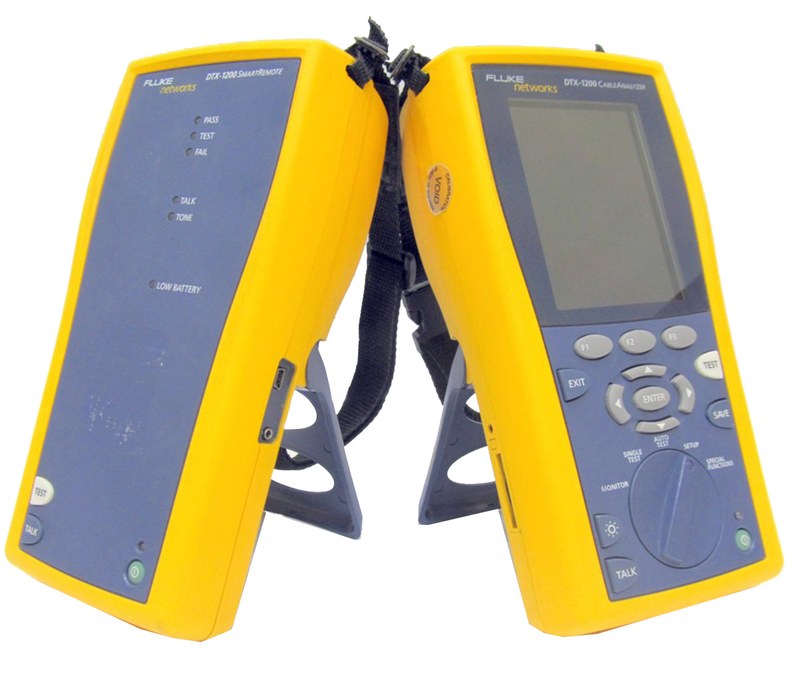

DTX-1200 работает в составе основного измерительного блока и интеллектуального удалённого модуля, на противоположных концах линии. Такая схема обеспечивает двусторонние измерения без перестановки прибора. Конфигурация теста задаётся по типу кабеля, модели линии и выбранному стандарту:

• максимальная рабочая частота — 350 МГц,
• испытания медной витой пары категории 5e и 6,
• полный двунаправленный Autotest категории 6 — около 12 с,
• измерение Permanent Link и Channel с соответствующими адаптерами,
• цветной графический дисплей,
• внутренняя память для результатов сертификации,
• интерфейс USB для передачи данных,
• литий-ионное автономное питание,
• продолжительность работы от аккумулятора — около 12 ч.

Полоса 350 МГц превышает нормативную верхнюю частоту категории 6, равную 250 МГц. В расширенном режиме графики отображаются выше стандартной границы без изменения пределов теста.

Измеряемые параметры

Сертификация выполняется по совокупности характеристик. Анализатор строит карту соединений, определяет длину и контролирует частотно-зависимые показатели, влияющие на передачу сигнала:

• схема соединений Wire Map,
• длина линии,
• задержка распространения,
• расхождение задержек Delay Skew,
• сопротивление шлейфа по постоянному току,
• вносимые потери Insertion Loss,
• возвратные потери Return Loss,
• переходное затухание NEXT,
• суммарное переходное затухание PS NEXT,
• отношение затухания к наводке ACR-N,
• дальнее переходное влияние ACR-F,
• суммарные показатели перекрёстных наводок.

Каждый параметр сравнивается с предельной линией выбранного стандарта. Помимо итогового статуса существенное значение имеет запас до допуска. Минимальный запас указывает на участок или параметр, требующий дополнительной инженерной оценки даже при формально успешной сертификации.

Принцип работы

Перед тестированием задаются тип кабеля, стандарт, схема испытания и идентификатор линии. Основной блок подаёт тестовые сигналы, а удалённый модуль участвует в измерениях с противоположного конца. Значения автоматически сравниваются с нормативными пределами. В режиме Autotest прибор за один цикл проверяет карту проводников, временные параметры, сопротивление, потери и перекрёстные влияния. Итог выводится как Pass или Fail, при этом для отдельных тестов доступны численные результаты и частотные графики. Алгоритм сокращает ручные операции и исключает пропуск параметра. При неудовлетворительном результате можно перейти к конкретному измерению. График показывает частотную область пересечения с пределом, а диагностические функции помогают выявлять участки с повышенным отражением или перекрёстной связью. Типичными причинами отклонений являются чрезмерное расплетение пар, нарушение геометрии кабеля, дефектная заделка модулей и несоблюдение радиуса изгиба.

Конструктивные особенности

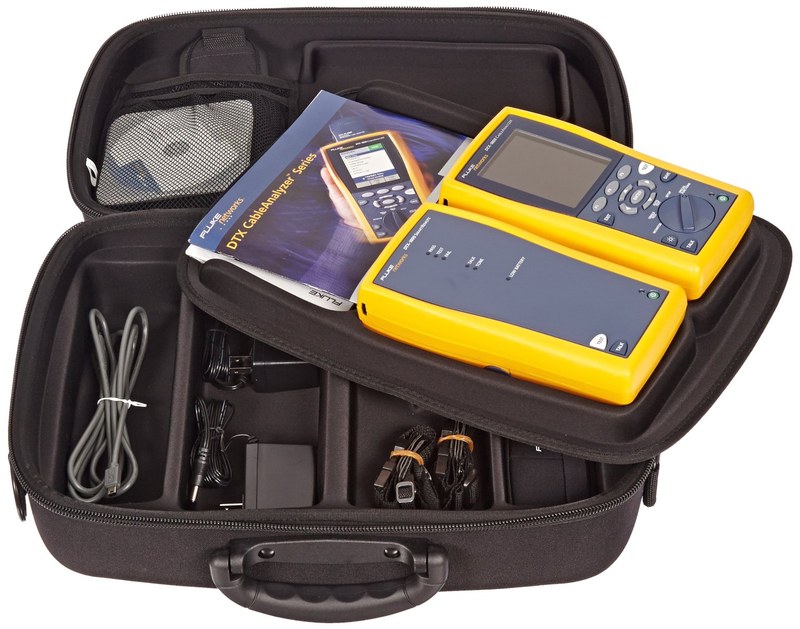

Корпус DTX-1200 рассчитан на полевое применение и снабжён защитным покрытием. Органы управления ориентированы на повторяющиеся операции сертификации: выбор режима, запуск Autotest, просмотр результата и переход к диагностике выполняются непосредственно с прибора. Разъёмная система адаптеров позволяет корректно работать с разными моделями измеряемого тракта. Для Permanent Link используются адаптеры постоянной линии, исключающие пользовательские коммутационные шнуры из оценки стационарной части СКС. Для Channel применяются канальные адаптеры, когда необходимо испытать тракт вместе с коммутационными соединениями. Такое разделение важно, поскольку нормативные пределы для постоянной линии и канала различаются. Основной и удалённый блоки обеспечивают двунаправленное тестирование. Встроенная память используется для накопления протоколов, компьютерный интерфейс — для передачи результатов и архивирования. Для поддержания метрологических характеристик анализатор требует периодической калибровки.

Области применения

DTX-1200 используется при вводе в эксплуатацию и контроле медных СКС, когда требуется подтверждение характеристик линии:

• приемочные испытания линий категории 5e и 6,
• сертификация постоянных линий и каналов,
• контроль качества монтажа патч-панелей и розеток,
• поиск причин нестабильной работы Ethernet-сегментов,
• проверка линий после ремонта или перекоммутации,
• сравнение измеренных параметров с нормативными пределами,
• формирование базы измерений для технической документации.

При диагностике следует учитывать не только Pass/Fail, но и запас по NEXT, Return Loss и Insertion Loss. Малый запас свидетельствует о повышенной чувствительности тракта к дополнительным соединениям, механическим воздействиям и ухудшению контактов. Частотные графики помогают отличать локальный дефект терминации от распределённого ухудшения характеристик кабеля.

Таким образом, Fluke DTX-1200 является сертификационным анализатором для медных структурированных кабельных систем, рассчитанным на комплексную проверку линий категории 5e и 6 в диапазоне до 350 МГц. Прибор объединяет двунаправленный Autotest, измерение основных электрических параметров, графическую диагностику и сохранение протоколов. Раздельная работа с линией и каналом обеспечивает корректное применение нормативных пределов к различным конфигурациям СКС. Компания «Олниса» осуществляет поставку промышленного оборудования, включая кабельные анализаторы и измерительные приборы данного класса.
