Клапан Fleck 5800 — стабильное управление оборудованием для умягчения воды

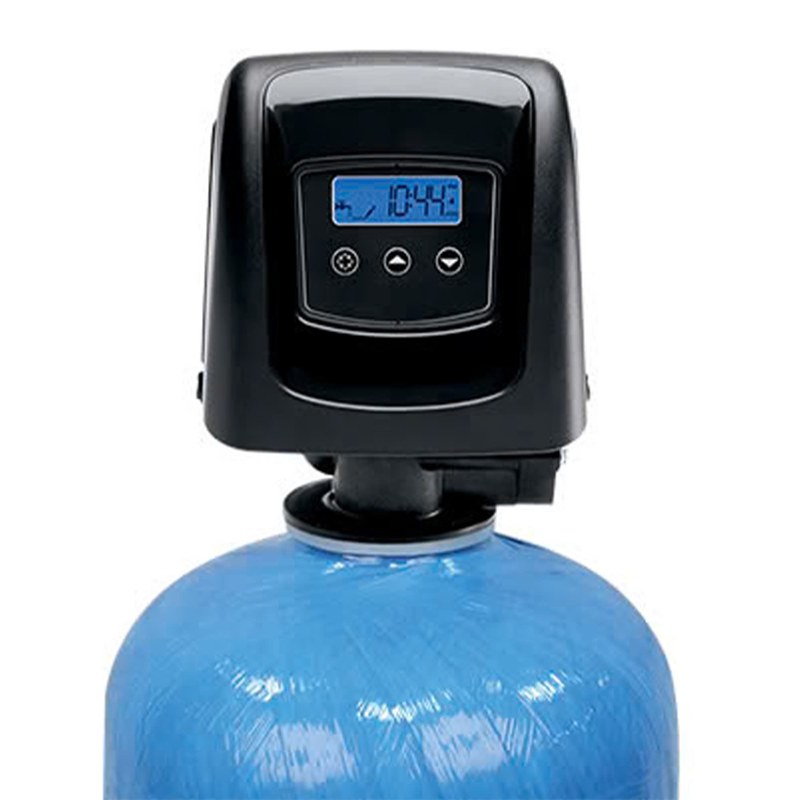

Fleck 5800 — автоматический управляющий клапан для напорных установок умягчения и фильтрации воды. Узел устанавливается на корпус фильтра или умягчителя и объединяет гидравлический распределитель, электрический привод, датчик положения и электронный контроллер. Конструкция рассчитана на холодную воду и автоматически переключает сервисный и регенерационные режимы. Клапан обеспечивает воспроизводимые циклы промывки и восстановления загрузки при переменном водоразборе.
Технические характеристики
Гидравлическая часть Fleck 5800 построена на:
- непрерывный сервисный расход — до 21 GPM, или около 4,8 м3/ч,
- пиковый расход — до 27 GPM, или около 6,1 м3/ч,
- максимальный расход обратной промывки — до 17 GPM, или около 3,9 м3/ч,
- рабочее давление — 1,4–8,5 бар,
- температура обрабатываемой воды — 1–43 C,
- вход и выход — 3/4 или 1 дюйм в исполнениях NPT, BSP либо Sweat,
- монтажное основание — 2,5 дюйма с резьбой 8 NPSM,
- дренажное подключение — 1/2 дюйма NPTF Quick-Connect,
- диаметр подъемной трубы — 3/4 дюйма,
- напряжение питания системы управления — 12 В постоянного тока.
Конструкция и распределение потоков
Положение поршня определяет соединение входного, выходного, дренажного, инжекторного и рассольного каналов. При переходе между стадиями электропривод перемещает поршень в заранее заданные позиции. Оптический датчик контролирует фактическое положение механизма, поэтому завершение переключения подтверждается обратной связью, а не только расчетным временем работы привода. Такое решение повышает повторяемость циклов. В умягчителях применяется инжекторная система 1610. За счет эффекта Вентури она создает разрежение, необходимое для забора рассола из реагентного бака, после чего формирует поток регенеранта через ионообменную загрузку. Контур заполнения дозирует воду для приготовления следующей порции рассола. Возможна подача умягченной воды на заполнение, что уменьшает образование отложений в рассольной емкости. Для сервисного отключения системы может использоваться байпасный узел.
Принцип работы и регенерация
В сервисном режиме исходная вода направляется через клапан в напорный корпус, проходит слой загрузки и возвращается по центральной распределительной трубе к выходу. После достижения условия запуска контроллер переводит механизм в последовательность регенерации. Для ионообменного умягчителя она включает обратную промывку, подачу рассола и медленную промывку, быструю промывку, а также заполнение солевого бака. Продолжительность этапов задается в соответствии с объемом и типом загрузки.
Fleck 5800 поддерживает нисходящую прямоточную и восходящую противоточную регенерацию. В противоточной схеме реагент движется навстречу рабочему потоку, что повышает эффективность использования регенеранта. Предусмотрена двойная обратная промывка для снижения остаточного проскока жесткости после восстановления смолы. Для контроллеров XTR2 и XTRi длительность отдельной стадии может настраиваться в пределах до 240 минут, для SXT — до 199 минут.
Управление и учет расхода

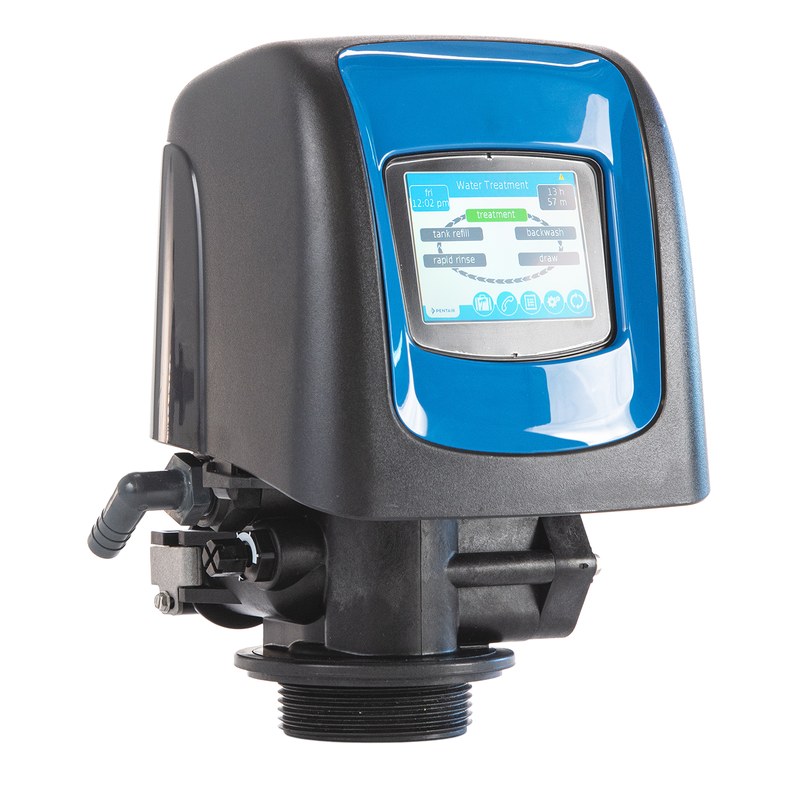

Запуск регенерации может выполняться по времени, по объему обработанной воды либо, в соответствующей конфигурации, по сигналу сенсорной системы. В расходомерных версиях применяются турбинные или крыльчатые датчики. В диапазоне 0,25–15 GPM точность измерения составляет порядка ±5 %, что позволяет рассчитывать доступный ресурс установки между циклами восстановления. SXT оснащается ЖК-дисплеем и одним программируемым релейным выходом. XTR2 имеет сенсорный ЖК-интерфейс и два программируемых релейных выхода для внешних цепей управления. XTRi предусматривает сетевой мониторинг при совместимой конфигурации. Заданные параметры сохраняются в энергонезависимой памяти, поэтому после отключения электропитания рабочая программа не требует повторного ввода.
Совместимость и применение
Гидравлическая производительность клапана должна согласовываться с диаметром баллона, характеристиками загрузки и необходимой интенсивностью обратной промывки. Fleck 5800 применяется с умягчителями диаметром примерно 6–16 дюймов и фильтрами диаметром 8–16 дюймов. Итоговый расход зависит также от сопротивления слоя, высоты загрузки, входного давления и дренажа:
- ионнообменное умягчение хозяйственно-питьевой и технологической воды,
- фильтрация механических примесей на зернистых загрузках,
- обработка воды на специализированных сорбционных и каталитических материалах,
- локальные установки водоподготовки инженерных систем зданий,
- коммерческие и малые технологические узлы с автоматической регенерацией.
Таким образом, Fleck 5800 представляет собой автоматический поршневой клапан с программируемым распределением потоков и несколькими вариантами электронного управления. Его расходные характеристики позволяют использовать устройство в умягчителях и фильтрах, а поддержка прямоточной и противоточной регенерации дает возможность адаптировать цикл к конкретной технологии обработки воды. При проектировании необходимо учитывать сервисный расход, требуемую скорость обратной промывки, рабочее давление, дренаж и контроллер. Компания «Олниса» осуществляет поставку Fleck 5800 и другого промышленного оборудования.
