Серверный корпус ExeGate Pro 4U4132 — вместительная конструкция для масштабируемых вычислительных конфигураций

ExeGate Pro 4U480-15/4U4132 — стоечный корпус высотой 4U для серверов, систем хранения и специализированных вычислительных узлов. Глубина 480 мм подходит для шкафов, не рассчитанных на длинные платформы. Поддержка плат до E-ATX и SSI EEB, семь слотов расширения и система дисковых отсеков обеспечивают гибкость компоновки. Исполнение EX254720 поставляется без источника питания. При выборе конфигурации отдельно проверяют совместимость крепежа, разъемов и воздушных зазоров. Это исключает механические конфликты при установке серверных плат, дисковых корзин, ускорителей и кабелей питания в ограниченном внутреннем объеме шасси.

Технические характеристики

Ключевые параметры корпуса определяют его монтажную совместимость и допустимые размеры комплектующих:

• типоразмер — 4U,
• поддерживаемые платы — mini-ITX, mini-DTX, microATX, ATX, SSI CEB, E-ATX и SSI EEB,
• материал шасси — сталь толщиной 1,1 мм,
• лицевая панель — алюминиевая,
• внешние отсеки 5,25 дюйма — 4,
• внешние отсеки 3,5 дюйма — 1,
• внутренние отсеки 3,5 дюйма — 5,
• слоты расширения — 7,
• штатные вентиляторы — 2 × 80 мм на задней стенке,
• дополнительный вентилятор — 1 × 120 мм на фронтальной стороне,
• максимальная высота процессорного кулера — 117 мм до монтажной пластины,
• максимальная длина платы расширения — 340 мм,
• размер с ручками и проушинами — 430 × 177 × 480 мм,
• электропитание — один блок формата ATX, в базовую комплектацию не входит,
• цвет корпуса и шасси — черный,
• идентификатор исполнения — EX254720.

Конструкция и установка в стойку

Стальное шасси толщиной 1,1 мм служит основанием для системной платы, накопителей и карт. Высота 4U допускает установку стандартных плат расширения без угловых райзеров. Через семь задних слотов выводятся разъемы сетевых адаптеров, дисковых контроллеров, ускорителей и другого оборудования. Проушины предназначены для фиксации в 19-дюймовой стойке, фронтальные ручки — для позиционирования шасси. При расчете глубины шкафа учитывают разъемы и радиус изгиба кабелей. Массу собранного узла передают на совместимые направляющие либо полку; переднее крепление не заменяет опору.

Компоновка вычислительных компонентов

Форматы mini-ITX, mini-DTX, microATX и ATX охватывают распространенные платформы, а SSI CEB, E-ATX и SSI EEB — платы увеличенной площади. Перед сборкой проверяют положение крепежных стоек, силовых разъемов и процессорных сокетов: совместимость формата не исключает отдельных компоновочных ограничений. Предельная высота процессорного кулера равна 117 мм до монтажной пластины. Кроме габарита учитывают рассеиваемую мощность и направление потока. Максимальная длина карты составляет 340 мм; дополнительно проверяют ее толщину, положение силовых разъемов и соседство с дисковыми отсеками. В четырех внешних отсеках 5,25 дюйма размещают приводы, панели либо совместимые дисковые корзины. Один внешний и пять внутренних отсеков рассчитаны на устройства 3,5 дюйма. Для носителей 2,5 дюйма требуются подходящие адаптеры. Дискам необходимы отвод тепла и доступ к соединениям. Кабели фиксируют вне зоны крыльчаток и воздушного канала. Плотное заполнение отсеков повышает сопротивление потоку, поэтому температуру накопителей проверяют при длительной нагрузке и при необходимости корректируют вентиляцию.

Охлаждение и защита от пыли

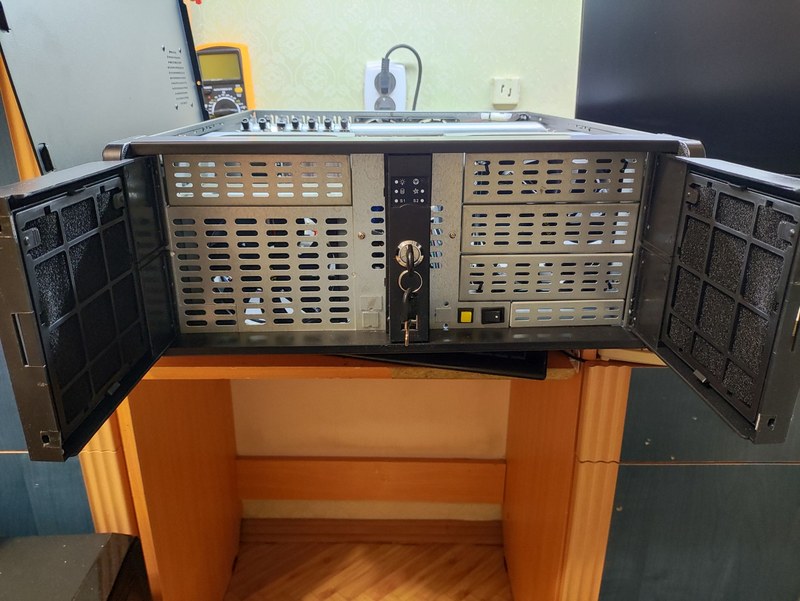

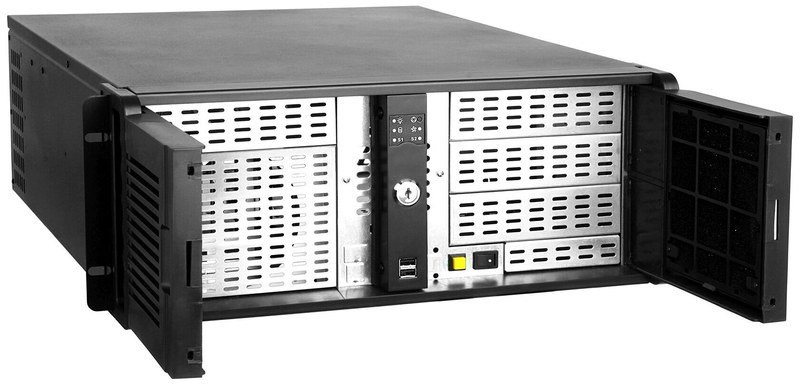

Два вентилятора диаметром 80 мм удаляют воздух через заднюю стенку. Спереди предусмотрено место для 120-миллиметрового нагнетателя, подающего поток к дискам и системной плате. Совместная работа вентиляторов формирует движение воздуха от фронтальной части к задней. Фронтальные фильтры задерживают пыль на входе. Загрязнение повышает сопротивление и уменьшает расход, поэтому период очистки связывают с условиями помещения и температурами узлов. В тепловом расчете учитывают процессоры, карты, диски, источник питания, кабели и корзины. Допустимый режим подтверждают испытанием готовой системы. Корпус рассчитан на один блок питания ATX. Отсутствие штатного источника позволяет определить его мощность, КПД и состав разъемов по нагрузке. Проверяют размеры блока, длину кабелей и число линий для процессоров и карт. Запас рассчитывают с учетом пуска дисков и кратковременных пиков потребления. Спереди находятся кнопки POWER и RESET, два USB 2.0 и светодиодные индикаторы. Отображаются питание, сеть и активность шести каналов HDD при наличии совместимых выводов контроллера. USB-порты применимы для сервисной клавиатуры, загрузочного носителя и диагностических устройств.

Области применения

Компоновочные характеристики модели соответствуют нескольким категориям оборудования:

• серверы приложений и сетевых служб,
• локальные системы хранения данных,
• инженерные рабочие станции,
• узлы видеонаблюдения и архивирования,
• телекоммуникационные комплексы с платами расширения,
• испытательные вычислительные установки,
• промышленные системы сбора и обработки данных.

Таким образом, ExeGate Pro 4U480-15/4U4132 сочетает высоту 4U, глубину 480 мм, поддержку плат до SSI EEB, семь слотов и развитую систему отсеков. Корпус рассчитан на полноразмерные компоненты и самостоятельный выбор блока питания. Надежность готового узла зависит от согласования габаритов, теплового баланса и кабельной разводки. Компания «Олниса» осуществляет поставку ExeGate Pro 4U480-15/4U4132 и другого промышленного оборудования.
