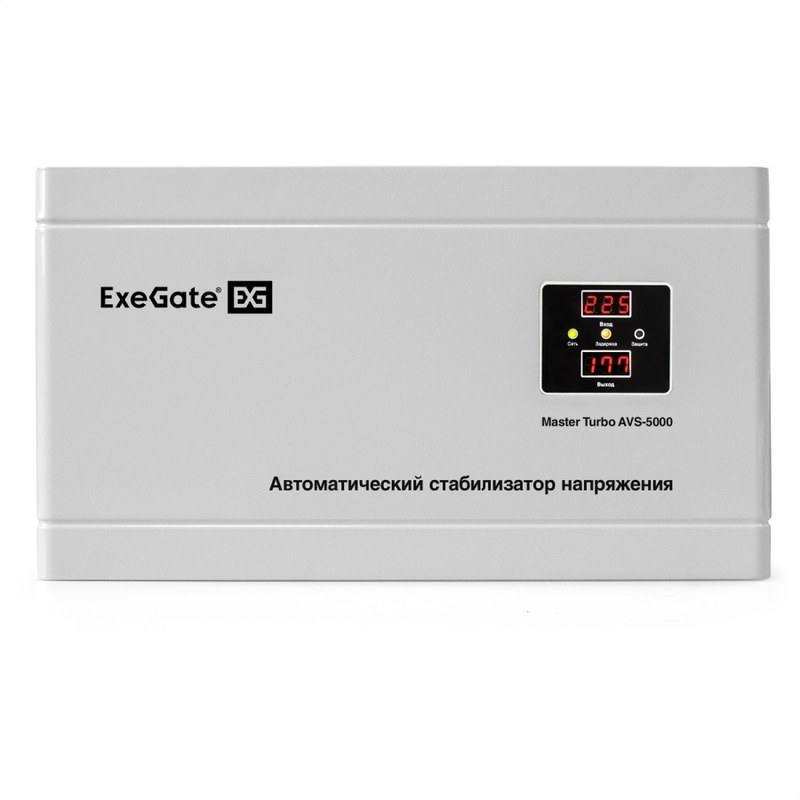

Стабилизатор ExeGate Master Turbo AVS-5000 — автоматическое регулирование напряжения в однофазных электрических сетях
ExeGate Master Turbo AVS-5000 (EX291749RUS) предназначен для автоматической коррекции напряжения в однофазных сетях переменного тока частотой 50 Гц. Устройство поддерживает питание подключённой нагрузки при колебаниях сетевого напряжения, переключая отводы трансформатора через релейный коммутационный узел. Такое решение применимо к распределённым потребителям, для которых существенны диапазон допустимого входа, быстродействие регулирования и отключение при аварийных режимах.
Технические характеристики
Электрические и установочные параметры модели определяют пределы её использования в цепях питания оборудования:
- тип преобразования — автоматическая ступенчатая релейная регулировка,
- полная выходная мощность — 5000 ВА,
- номинальное выходное напряжение — 220 В,
- допустимое отклонение выходного напряжения — ±10%,
- диапазон входного напряжения — 100–265 В,
- частота питающей сети — 50 Гц,
- время переключения ступени — менее 7 мс,
- заявленный коэффициент полезного действия — 98%,
- максимальный входной ток — 25 А,
- подключение — клеммная колодка 5P и две розетки CEE 7/4,
- индикация рабочих параметров — жидкокристаллический дисплей,
- габариты корпуса — 233 × 265 × 105 мм,
- масса изделия — 6,2 кг.
Значение 5000 ВА характеризует полную мощность. При проектировании линии дополнительно учитывают коэффициент мощности потребителей, пусковые токи и возможное снижение доступной отдачи при глубокой просадке сети.
Схема регулирования и переходные процессы
В основе силовой части лежит трансформатор с несколькими точками подключения обмотки. Электронный блок измеряет входное напряжение и выбирает коммутационное состояние, при котором выходное значение приближается к заданному уровню. При пониженном питании задействуется повышающая ступень; при избыточном — понижающая. Изменение коэффициента трансформации происходит дискретно, поэтому на выходе сохраняются небольшие ступенчатые изменения, обусловленные порогами переключения и шириной диапазонов регулирования. Релейная схема не осуществляет непрерывное преобразование частоты и не формирует синусоиду заново. Частота на выходе определяется сетью, а форма напряжения зависит, в том числе от качества входного сигнала и подключённой нагрузки.
Конструкция и электрические соединения

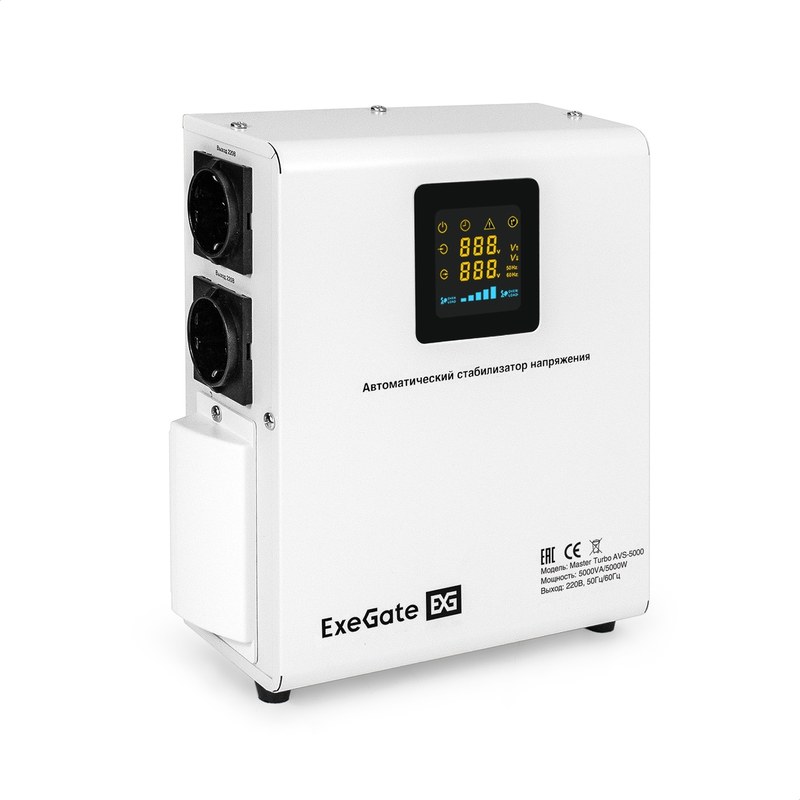

Исполнение предусматривает размещение на стене либо на горизонтальной поверхности. Две розетки типа F на боковой стороне предназначены для соответствующих сетевых вилок; клеммная колодка используется для проводного присоединения. Сечение кабеля, способ оконцевания жил и характеристики вводного аппарата выбирают по расчётному току, условиям прокладки и местным требованиям к электроустановкам. Корпус нельзя перекрывать теплоизоляционными материалами или устанавливать вплотную к источникам нагрева: трансформатор и контакты реле выделяют тепло даже при высоком КПД.
Контроль состояния и защитные алгоритмы
ЖК-дисплей служит для наблюдения за входными и выходными электрическими параметрами. Состояние системы регулирования и задержки подачи напряжения определяется индикацией устройства. Задержка включения позволяет исключить немедленную подачу питания в момент восстановления сети, когда её параметры ещё могут быть неустойчивыми. В устройстве предусмотрены следующие направления защиты:
- отключение при напряжении вне допустимых пределов,
- реагирование на кратковременные высоковольтные импульсы,
- защита цепей при коротком замыкании,
- ограничение опасных режимов перегрузки,
- предотвращение работы при чрезмерном нагреве.
Наличие перечисленных функций не отменяет внешние автоматы, устройство защитного отключения там, где оно требуется, и корректно организованное заземление. После аварийного отключения необходимо установить причину события и только затем восстанавливать нагрузку.
Эксплуатация и технический контроль
Перед вводом в работу проверяют параметры питающей линии, полярность подключения согласно схеме изделия, качество контактов и отсутствие механических повреждений. Первичное включение целесообразно выполнять без максимальной нагрузки с последующим контролируемым увеличением потребляемой мощности. В процессе эксплуатации оценивают стабильность показаний, нагрев корпуса, отсутствие посторонних запахов и нехарактерных звуков коммутации. Профилактический осмотр включает состояние кабельных вводов, целостность изоляции, чистоту вентиляционных зон и надёжность крепления. Любые операции внутри корпуса допустимы только после отключения питания и с соблюдением требований электробезопасности.
Таким образом, ExeGate Master Turbo AVS-5000 представляет собой однофазный релейный стабилизатор с широким диапазоном входного напряжения, ступенчатой коррекцией и встроенными защитными механизмами. Его практическая эффективность определяется правильным расчётом нагрузки, электрически грамотным монтажом и соблюдением теплового режима. Компания «Олниса» осуществляет поставку промышленного оборудования, включая устройства стабилизации электропитания ExeGate.
