Серверный корпус ExeGate 2U420-06 — конструктивные преимущества для корпоративной ИТ-инфраструктуры

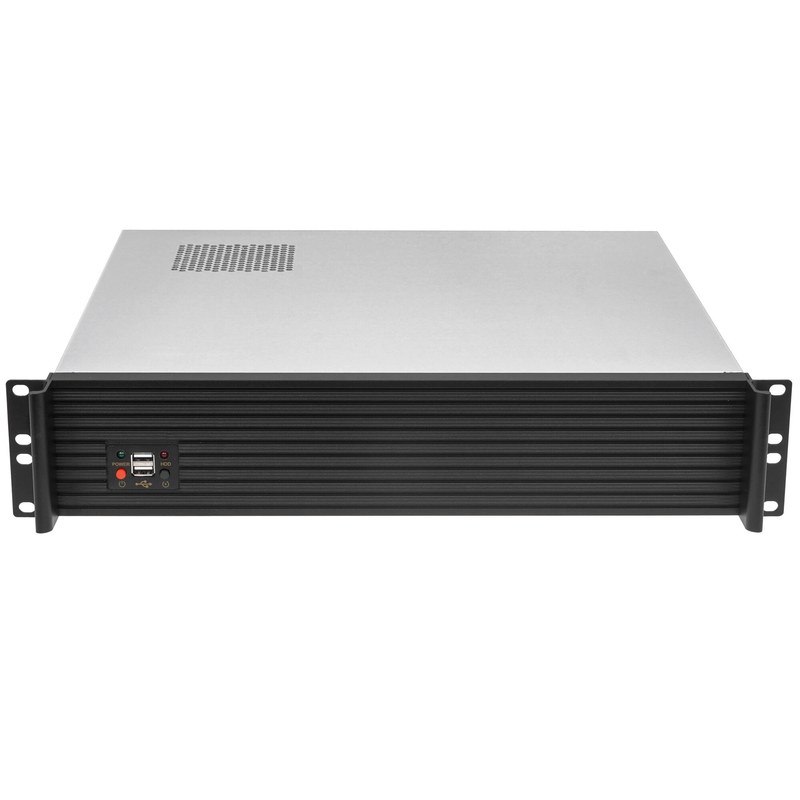

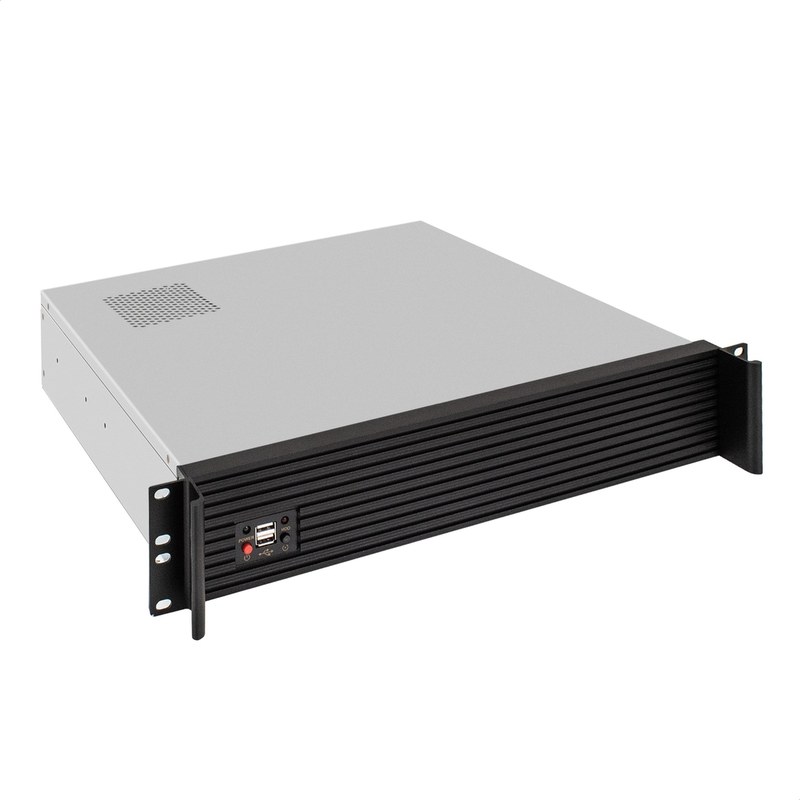

ExeGate Pro 2U420-06 представляет собой серверный корпус для горизонтального монтажа в 19-дюймовую стойку. Модель предназначена для вычислительных узлов, сетевых шлюзов, систем хранения и промышленных компьютеров с умеренной монтажной глубиной. Исполнение EX279419RUS поставляется без блока питания, поэтому мощность, набор разъемов и форм-фактор источника согласуют с конфигурацией. Высота 2U допускает низкопрофильные платы, процессорные охладители до 70 мм и фронтальные вентиляторы диаметром 80 мм.
Технические характеристики
Основные параметры определяют монтажную совместимость корпуса и допустимые габариты комплектующих:
- типоразмер — 2U для 19-дюймовой стойки,
- артикул — EX279419RUS,
- поддерживаемые платы — mini-ITX, mini-DTX, microATX и ATX,
- габариты шасси — 430 × 90 × 420 мм,
- размер с монтажными элементами — 485 × 90 × 455 мм,
- материал шасси — сталь толщиной 1 мм,
- материал лицевой панели — алюминий,
- цвет внешних панелей — черный, шасси — серебристое,
- внутренние места 3,5 дюйма — до шести,
- места 2,5 дюйма — три вместо трех позиций 3,5 дюйма,
- слоты расширения — семь низкопрофильных либо четыре при установке ATX-блока питания,
- интерфейсы спереди — два USB 2.0,
- органы управления — кнопки питания и сброса,
- индикация — светодиоды питания и активности накопителей,
- штатное охлаждение — два фронтальных вентилятора 80 мм,
- предельная высота процессорного кулера — 70 мм,
- максимальная длина низкопрофильной видеокарты — 330 мм,
- поддерживаемые блоки питания — ATX, 1U или 2U, один источник,
- комплектация электропитанием — блок питания отсутствует.
Особенности конструкции
Несущая часть выполнена из миллиметровой стали, повышающей жесткость основания при установке платы, накопителей и источника питания. Алюминиевая фронтальная панель обеспечивает доступ к интерфейсам, органам управления и вентиляторам. Монтажные уши и ручки служат для размещения узла в стойке. Компоновка зависит от формата источника и длины системной платы. Семь низкопрофильных слотов сохраняются с БП 1U или 2U. Источник ATX сокращает их число до четырех, а плата ATX совместима с шасси при использовании БП 1U либо 2U. До шести устройств 3,5 дюйма размещаются при длине платы не более 195 мм; с источником 2U доступны четыре позиции. Три накопителя 2,5 дюйма занимают места трех устройств 3,5 дюйма, поэтому схему хранения определяют до сборки.
Блок питания может иметь длину до 320 мм, но при накопителе напротив предел уменьшается до 200 мм. Для низкопрофильной видеокарты допустимы 330 мм, а при встречном размещении HDD — 200 мм. Размеры рассматривают совместно: совместимость отдельного компонента не гарантирует его установку рядом с корзиной, кабелями и платами. Глубина 420 мм упрощает размещение в стойках ограниченного размера, совместимость проверяют по полезной глубине шкафа, положению задних стоек и радиусу изгиба кабелей. Пространство за шасси должно обеспечивать подключение питания и интерфейсов без нагрузки на разъемы. При эксплуатации сохраняют доступ к передним кнопкам, индикаторам, портам USB и зонам забора воздуха.
Принцип организации охлаждения
Два вентилятора спереди формируют поток вдоль накопителей, системной платы и карт расширения. Нагретый воздух выводится через перфорацию и вентиляционные зоны компонентов. Кабели и интерфейсные жгуты не должны перекрывать входной поток или создавать застойные зоны около процессорного радиатора. Тепловой предел готового сервера зависит от производительности вентиляторов, сопротивления радиаторов, мощности процессора и ускорителей, числа дисков, температуры на входе и аэродинамики стойки. Под расчетной нагрузкой проверяют температуры, частоты вращения и отсутствие рециркуляции нагретого воздуха. Кулер выбирают по сокету, высоте, ориентации ребер и пригодности для продольного обдува.
Электропитание и сборка
Источник выбирают по форм-фактору, длине, мощности, распределению нагрузки по линиям и составу кабелей. БП 1U или 2U позволяет сохранить семь слотов и установить плату ATX. Источник ATX доступнее по номенклатуре, но занимает пространство карт расширения. До монтажа проверяют положение сетевого ввода, доступность разъемов и трассы питания накопителей. Сборку начинают с примерки платы, крепежных стоек и БП. Затем фиксируют накопители, кулер и карты, после чего прокладывают кабели. Это позволяет выявить конфликты компонентов до окончательной фиксации. Кнопки POWER и RESET подключают к контактам платы, индикаторы Power и HDD — с соблюдением полярности, а порты USB 2.0 — к внутренней колодке.
Области применения
Компоновочные возможности ExeGate Pro 2U420-06 соответствуют нескольким классам стоечных систем:
- серверы инфраструктурных и прикладных служб,
- сетевые шлюзы, межсетевые экраны и маршрутизаторы,
- узлы видеонаблюдения с локальным дисковым массивом,
- системы резервного копирования и файловые хранилища,
- контроллеры автоматизации и диспетчеризации,
- вычислительные станции с низкопрофильными ускорителями,
- телекоммуникационные и лабораторные комплексы.
Таким образом, ExeGate Pro 2U420-06 служит конструктивной основой для компактного стоечного узла с гибкой конфигурацией электропитания, дисковой подсистемы и низкопрофильных карт. Инженерный расчет должен учитывать взаимозависимость длины платы, типа БП, числа накопителей и доступных слотов, а тепловой режим необходимо подтверждать испытанием собранной системы. Компания «Олниса» осуществляет поставку серверных корпусов ExeGate Pro 2U420-06 и другого промышленного оборудования.
