Переходник ESBE — качественное соединение клапанов и трубопроводов

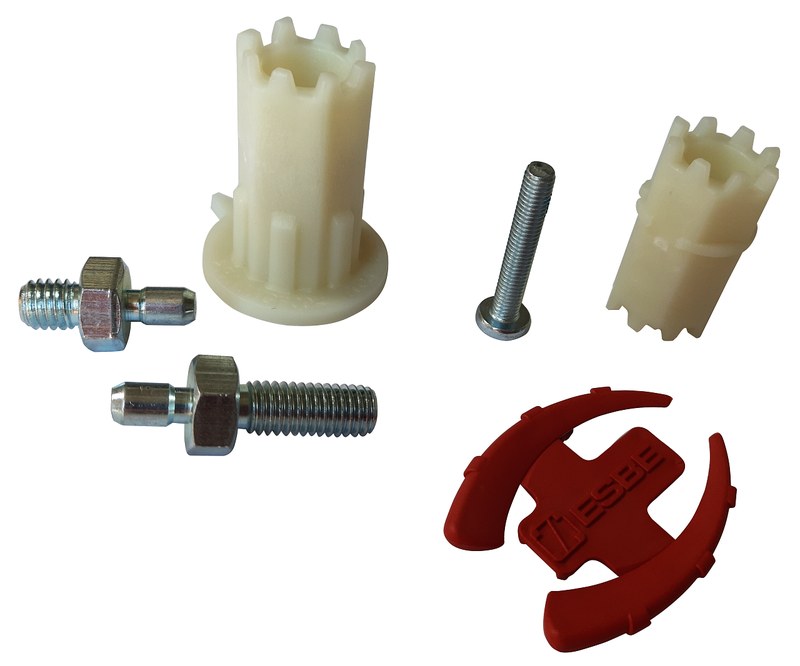

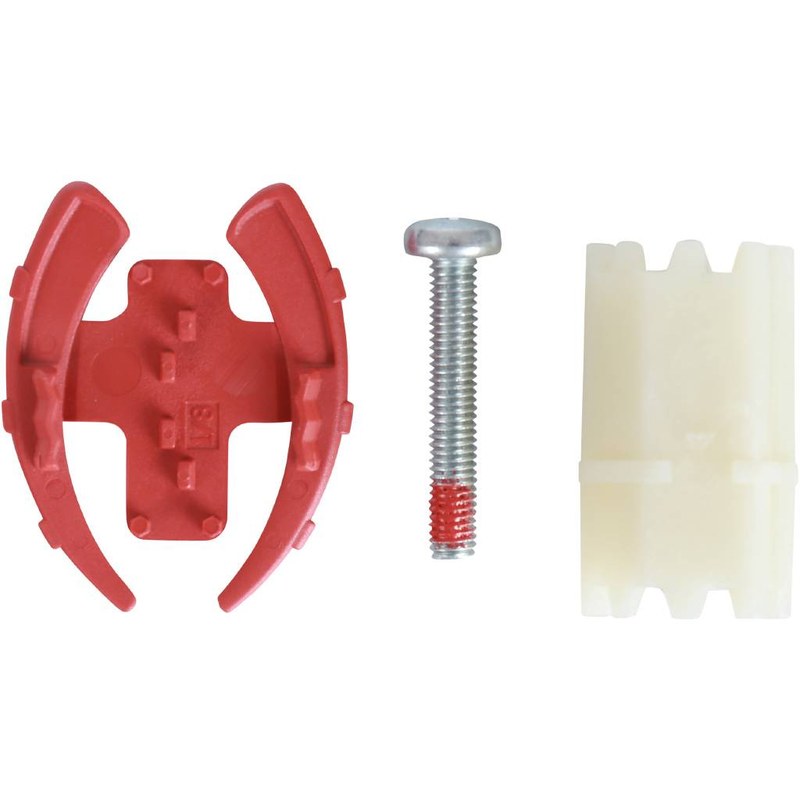

Переходник ESBE представляет собой механический соединительный элемент, применяемый при установке исполнительных приводов на регулирующие клапаны и смесительную арматуру. Его задача состоит в точном сопряжении выходного звена привода со штоком, валом или иным исполнительным органом клапана. Деталь используется при модернизации узлов регулирования, замене приводов и адаптации совместимого оборудования.
Ключевые характеристики
При выборе переходника учитывается следующее:
- тип исполнительного привода,
- серия регулирующей арматуры,
- форма выходного вала или штока,
- геометрия посадочного места,
- направление рабочего перемещения,
- способ механической фиксации,
- допустимая передаваемая нагрузка,
- условия эксплуатации узла.
Особенности конструкции
Переходники ESBE рассчитаны на устойчивое базирование сопрягаемых деталей и передачу нагрузки без перекоса. Для поворотных узлов важно совпадение осей привода и клапана. Несоосность создаёт боковые силы, увеличивает сопротивление движению, ускоряет износ посадочных поверхностей и ухудшает точность позиционирования. Для передачи крутящего момента применяются профили, препятствующие проворачиванию относительно вала. В линейных механизмах важны длина соединения, осевая фиксация и отсутствие свободного хода. Монтажные пластины или кронштейны, если они предусмотрены конструкцией, базируют корпус привода и воспринимают реактивную нагрузку. После получения управляющего сигнала привод создаёт вращательное либо линейное перемещение. Переходник воспринимает его на входной посадочной поверхности и передаёт на вал или шток клапана. В большинстве схем он не изменяет характер движения, а выполняет функцию механического согласования. Малый рабочий зазор повышает точность соответствия между положением привода и регулирующего органа.
Монтаж и проверка
Перед установкой проверяют соответствие переходника приводу и арматуре, целостность деталей, состояние посадочных поверхностей и свободу перемещения клапана. Сопрягаемые зоны очищают от загрязнений. Монтаж выполняют без ударных нагрузок и усилий, способных деформировать вал, шток или корпус привода. После сборки проверяют положение исполнительного органа и прохождение полного рабочего диапазона. При монтаже необходимо:
- совместить оси привода и клапана,
- установить переходник в предусмотренной ориентации,
- исключить перекос при затяжке крепежа,
- обеспечить полную посадку поверхностей,
- проверить отсутствие заметного люфта,
- выполнить пробное перемещение по рабочему диапазону,
- убедиться в отсутствии заклинивания,
- повторно проверить фиксацию после пробного цикла.
Области применения
Переходники ESBE используются в гидравлических и теплотехнических системах, где привод связан с регулирующим органом. Они применяются при монтаже приводов на смесительную и регулирующую арматуру, модернизации узлов и замене исполнительных механизмов при сохранении трубопроводной части. Основные области применения:
- системы отопления,
- тепловые пункты,
- котельные установки,
- контуры горячего водоснабжения,
- системы охлаждения и кондиционирования,
- смесительные узлы,
- распределительные контуры теплоносителя,
- системы регулирования температуры и расхода.
Таким образом, переходник ESBE является функциональным компонентом механического сопряжения привода и арматуры. Правильно выбранное и установленное исполнение обеспечивает соосность элементов, передачу усилия или крутящего момента, сохранение рабочего диапазона и уменьшение паразитных нагрузок. При эксплуатации критичны совместимость посадочных интерфейсов, отсутствие люфта, надёжность фиксации и свободное движение клапана. Компания «Олниса» осуществляет поставку переходников ESBE и другого промышленного оборудования для систем автоматизации, теплоснабжения и регулирования технологических процессов.
