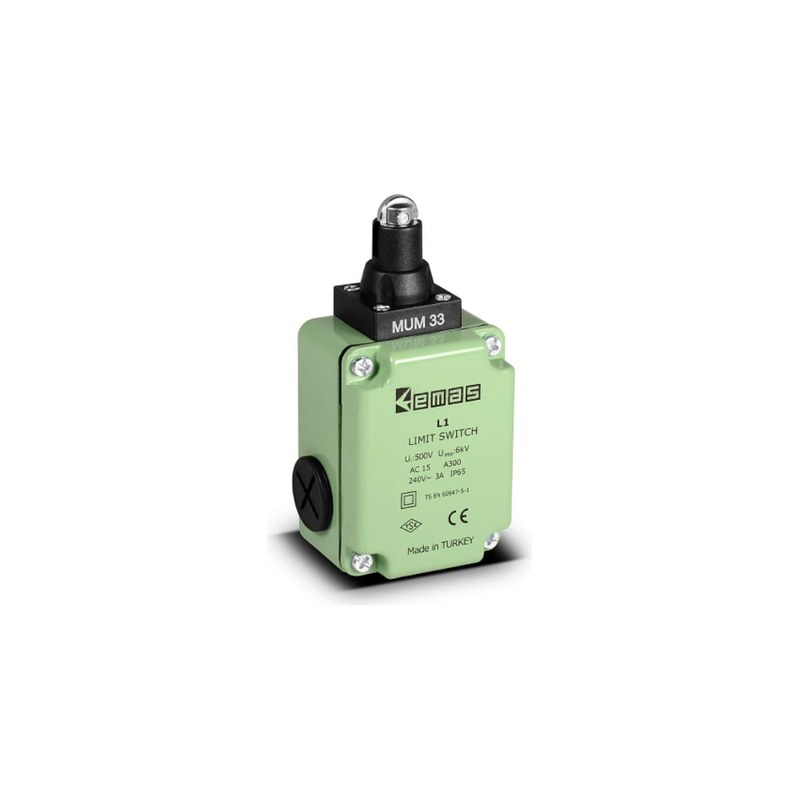

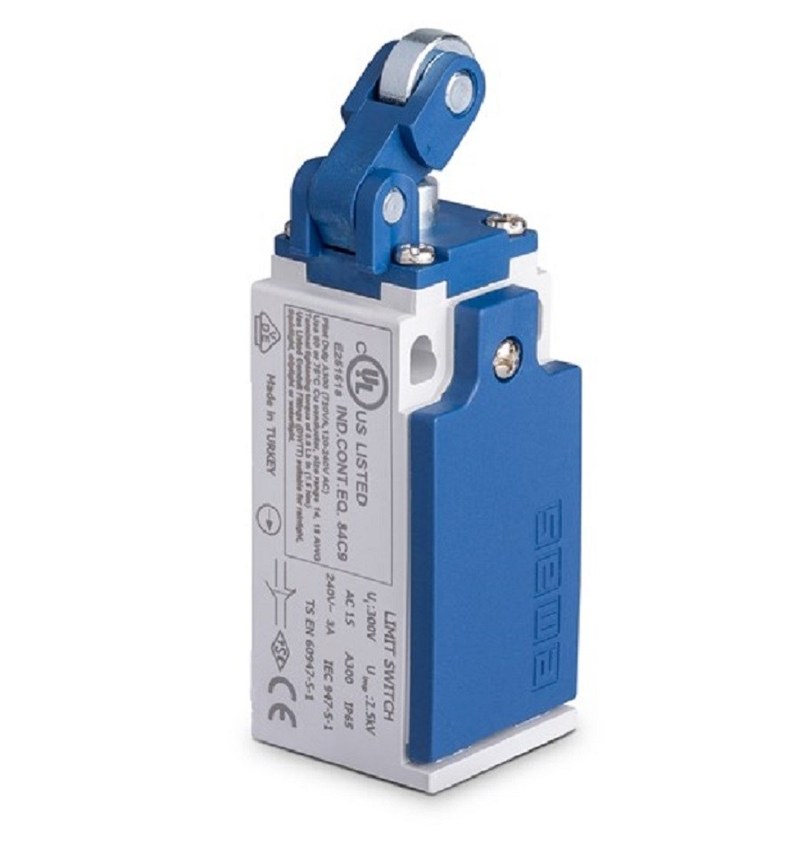

Концевой выключатель EMAS Limit Switch — надежный контроль положения механизмов

Концевой выключатель EMAS Limit Switch представляет собой электромеханический коммутационный аппарат для фиксации достижения подвижным механизмом заданного положения и формирования дискретного сигнала управления. Устройство применяется в станках, конвейерах, подъемных механизмах, упаковочных линиях и приводных системах, где необходимо контролировать конечные или промежуточные позиции. Срабатывание происходит при механическом воздействии на исполнительный орган.

Технические характеристики

Параметры EMAS Limit Switch зависят от исполнения, привода, контактной схемы и условий эксплуатации:

• электромеханический принцип коммутации,
• дискретный выходной сигнал,
• нормально разомкнутые и нормально замкнутые контакты,
• исполнения с различными комбинациями контактных групп,
• механический привод от перемещающегося элемента,
• варианты с плунжером, роликом, рычагом или роликовым рычагом,
• корпусное исполнение для стационарного монтажа,
• клеммное подключение в зависимости от серии,
• кабельный ввод для цепей управления,
• механический и электрический ресурс, зависящий от режима нагрузки,
• степень защиты корпуса, установленная для конкретного исполнения,
• применение в цепях управления промышленного оборудования.

Конструктивные особенности

Основу выключателя образуют корпус, контактный механизм, возвратная система и наружный исполнительный элемент. Корпус фиксирует детали и защищает механизм. Подвижный привод передает усилие от контролируемого объекта на внутренний механизм. Плунжеры применяют при осевом воздействии, роликовые исполнения снижают трение при проходе кулачка, а рычажные варианты позволяют воспринимать перемещение на увеличенной траектории. Контактная система размещается внутри корпуса и электрически изолируется от внешних частей. Возвратная пружина переводит привод в исходное положение после снятия нагрузки. Для эксплуатации важны жесткость крепления, повторяемость точки срабатывания и устойчивость к циклическим воздействиям. Монтаж выполняют так, чтобы воздействующая деталь не создавала недопустимой радиальной или осевой нагрузки. Запас хода после переключения должен соответствовать конструкции. Выключатель не используют как силовой упор, если такое назначение не предусмотрено изготовителем.

Принцип работы

При перемещении контролируемой детали кулачок, каретка, упор или элемент воздействует на привод выключателя. Усилие передается на переключающий механизм. После прохождения точки срабатывания состояние контактов изменяется: замкнутый контакт размыкается, разомкнутый замыкается либо выполняется другая предусмотренная схемой коммутация. Сигнал поступает на контактор, реле, программируемый контроллер или цепь сигнализации. После освобождения привода возвратная система восстанавливает исходное положение механизма и контактной группы. Рабочий цикл включает:

• подвод контролируемого элемента к зоне воздействия,
• перемещение исполнительного органа,
• передачу усилия на контактный узел,
• переключение цепи в заданной точке,
• сохранение состояния при продолжающемся воздействии,
• возврат привода после освобождения,
• восстановление исходной контактной схемы.

Инженерные требования к установке

Надежность позиционного контроля зависит от правильной установки. Ось рычага или плунжера располагают так, чтобы усилие соответствовало предусмотренному направлению. Для роликового рычага формируют траекторию кулачка без резких ударов и заклинивания. Учитывают рабочий ход, точку переключения и запас после срабатывания. При подключении учитывают:

• назначение контактов по электрической схеме,
• допустимые ток и напряжение конкретного исполнения,
• характер нагрузки управляющей цепи,
• сечение и тип проводника,
• качество затяжки клемм,
• герметичность кабельного ввода,
• защиту проводки от натяжения и повреждения,
• доступность аппарата для осмотра и обслуживания.

Области применения

EMAS Limit Switch используют там, где требуется подтвердить достижение заданной позиции непосредственным механическим контактом:

• металлообрабатывающие и деревообрабатывающие станки,
• конвейерные и сортировочные линии,
• подъемно-транспортные механизмы,
• промышленные двери, ворота и заслонки,
• упаковочное и фасовочное оборудование,
• прессовые и сборочные установки,
• линейные и поворотные исполнительные механизмы,
• системы контроля положения защитных ограждений,
• локальные цепи промышленной автоматики,
• технологические установки с повторяющимися механическими циклами.

Таким образом, концевой выключатель EMAS Limit Switch преобразует механическое перемещение в дискретный электрический сигнал и применяется для позиционного контроля в промышленной автоматике. Надежность работы определяется согласованием контактной схемы, типа привода, электрической нагрузки, траектории воздействующего элемента и условий среды. При корректном монтаже аппарат обеспечивает повторяемое переключение и формирует однозначный сигнал о положении механизма в управляющих, блокировочных и сигнальных цепях. Компания «Олниса» осуществляет поставку концевых выключателей EMAS и другого промышленного оборудования.
