Трехходовой клапан ESBE 3F — эффективное смешение и распределение теплоносителя

Трехходовой смесительный клапан ESBE серии 3F предназначен для регулирования температуры и распределения потоков теплоносителя в системах отопления, охлаждения и технологического теплоснабжения. Устройство относится к поворотной регулирующей арматуре и работает за счет изменения проходного сечения между тремя патрубками. Конструкция применяется в контурах, где требуется смешение двух потоков с различной температурой либо перераспределение расхода между ветвями. Фланцевое исполнение используется для монтажа в трубопроводах.

Технические характеристики

Серия 3F включает несколько типоразмеров, поэтому конкретные параметры определяются выбранным исполнением. Для инженерной оценки учитываются:

• трехходовая поворотная схема смешения или распределения потока,
• фланцевое присоединение,
• литой металлический корпус для водяных теплотехнических контуров,
• рабочая среда — вода и совместимые водные растворы незамерзающих теплоносителей,
• регулирование расхода поворотом внутреннего затвора,
• возможность ручного управления или подключения электропривода,
• пропускная способность выбирается по расчетному расходу и допустимому перепаду давления.

Особенности конструкции

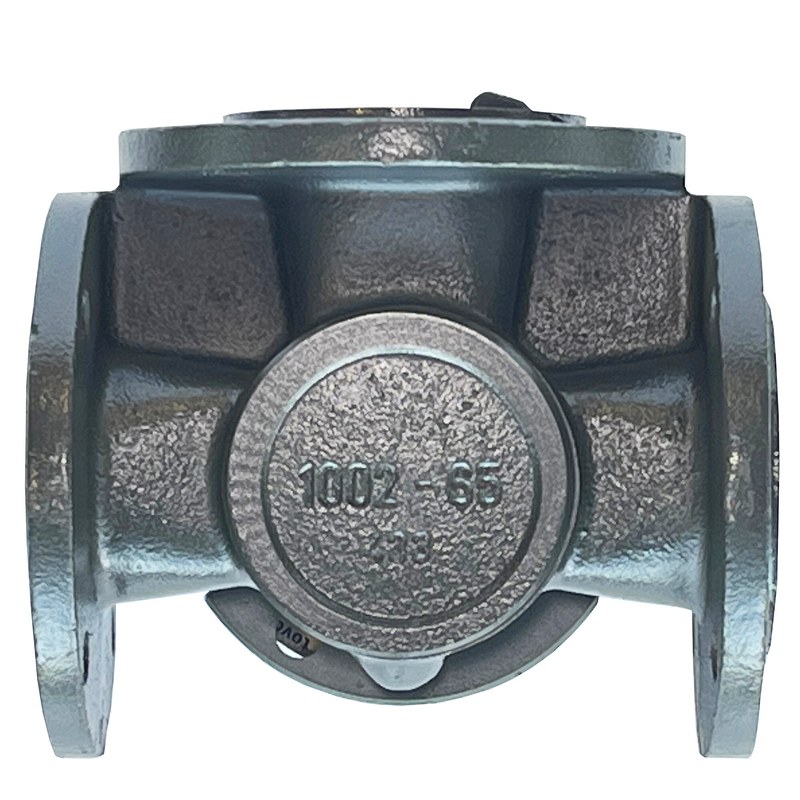

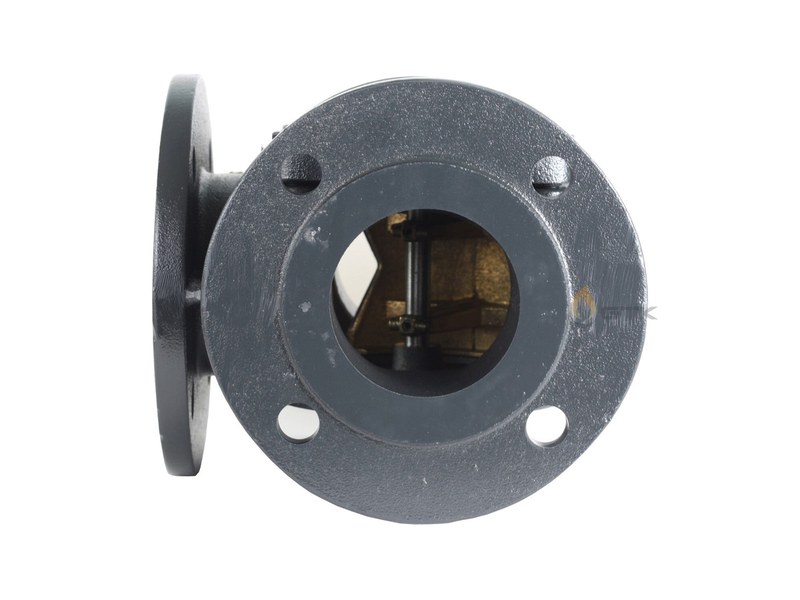

Корпус клапана имеет три фланцевых патрубка, образующих схему с двумя входами и одним выходом при работе на смешение. Внутри расположен поворотный регулирующий элемент, связанный со штоком. Изменение угла поворота увеличивает проход одного канала и одновременно уменьшает проход другого. Фланцевое соединение обеспечивает жесткое положение корпуса в трубопроводе. При монтаже исключают изгибающие усилия от несоосных труб, а направление потоков согласуют с выбранным режимом. Шток служит для передачи момента от рукоятки или исполнительного механизма.

Принцип работы

В смесительном режиме к двум входам подводятся потоки с различной температурой. Положение затвора определяет отношение расходов через оба входа. После соединения формируется поток с промежуточной температурой. При управляющем воздействии привод поворачивает шток и изменяет сопротивление обоих путей в противоположных направлениях. Температура на выходе зависит от температур входных потоков и их массового расхода. Сам клапан не измеряет температуру и не формирует алгоритм регулирования: эти функции выполняют датчик и регулятор, а клапан с приводом является исполнительным звеном. В распределительном режиме один входной поток направляется между двумя выходными ветвями. Ключевые принципы работы:

• соотношение расходов изменяется единым поворотным элементом,
• температура смеси определяется балансом двух входных потоков,
• положение затвора меняется плавно в пределах рабочего угла,
• результат зависит от пропускной способности клапана и сопротивления контуров,
• автоматическое регулирование требует согласованной работы датчика, регулятора и привода,
• устойчивость режима определяется гидравлическим расчетом системы.

Гидравлический расчет

Клапан нельзя выбирать только по диаметру трубопровода. Основным параметром является требуемая пропускная способность, связанная с расходом. Чрезмерно большой клапан работает преимущественно на малых углах открытия, что ухудшает регулируемость. Недостаточная пропускная способность создает избыточные потери давления и ограничивает расчетный расход. При расчете учитывают:

• объемный расход через смесительный узел,
• допустимый перепад давления,
• сопротивление смежных участков,
• рабочую температуру и давление теплоносителя,
• концентрацию незамерзающей жидкости и ее вязкость,
• требуемый диапазон регулирования,
• характеристики циркуляционного насоса и балансировку ветвей.

Области применения

ESBE 3F применяют в узлах, где требуется управляемая связь между подающей и обратной линиями либо несколькими гидравлическими контурами. Основные области:

• смесительные узлы водяного отопления,
• радиаторные и конвекторные системы,
• контуры напольного отопления,
• котельные и тепловые пункты,
• системы с буферными емкостями,
• контуры вентиляционных калориферов,
• промышленные установки с циркуляцией нагретой или охлажденной воды.

К практическим достоинствам относятся:

• совмещение функций смешения и распределения в одном корпусе,
• фланцевое исполнение для стационарных трубопроводов,
• плавное изменение расхода при поворотном управлении,
• возможность ручной и автоматизированной эксплуатации,
• интеграция в типовые схемы отопления и теплоснабжения,
• сокращение количества регулирующей арматуры в узле,
• пригодность для систем с переменной тепловой нагрузкой.

Таким образом, трехходовой смесительный клапан ESBE 3F является поворотным регулирующим элементом для контуров, где требуется контролируемое смешение или перераспределение теплоносителя. Эффективность работы определяется выбором пропускной способности, учетом перепада давления, правильной схемой монтажа и согласованием с приводом. При соблюдении расчетных и эксплуатационных условий клапан обеспечивает стабильное управление температурой и расходом в отопительных, вентиляционных и технологических системах. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE, включая трехходовые смесительные клапаны серии 3F.
