Блок питания ExeGate AA450 EX253683 — стабильная подача энергии для компьютерной системы

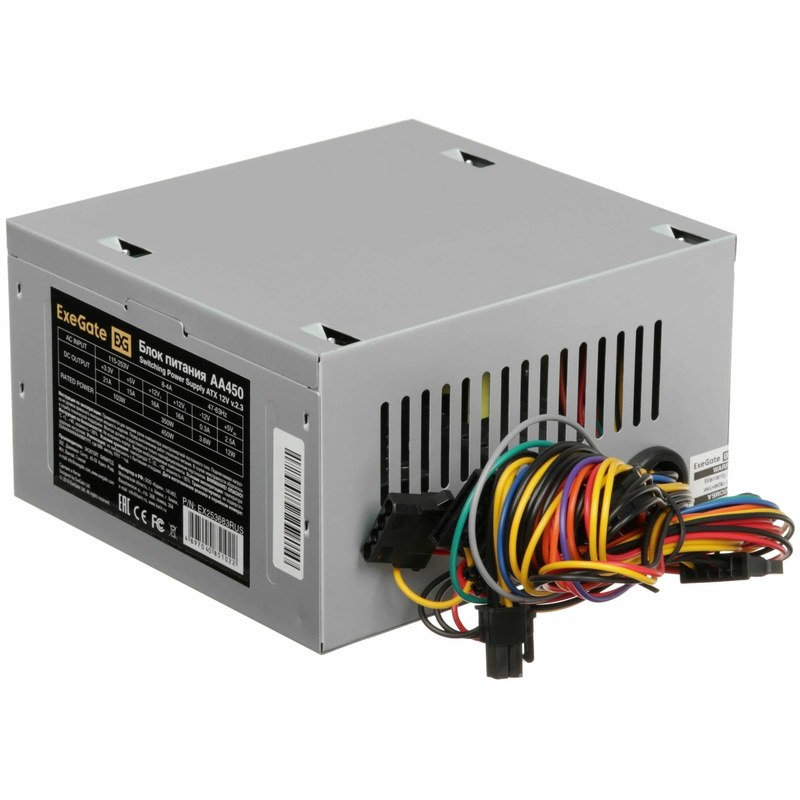

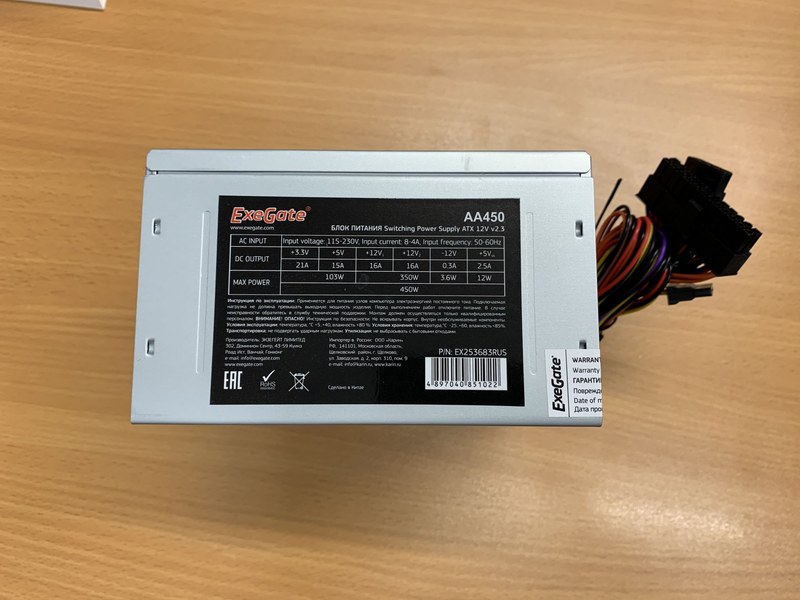

ExeGate AA450 представляет собой компьютерный импульсный блок питания формата ATX номинальной мощностью 450 Вт. Устройство преобразует сетевое переменное напряжение в постоянные напряжения, необходимые системной плате, процессорному узлу, накопителям и внутренней периферии. При инженерной оценке важен не только общий номинал, но и распределение нагрузки по выходным цепям, состояние разъемов, температурный режим и запас мощности на переходные процессы.
Технические характеристики
Параметры ExeGate AA450 определяют его совместимость с типовой архитектурой персонального компьютера и условия безопасной эксплуатации:
- форм-фактор ATX для установки в совместимые компьютерные корпуса,
- номинальная выходная мощность 450 Вт,
- импульсное преобразование электрической энергии,
- выходные цепи постоянного напряжения для основных узлов ПК,
- основной разъем питания системной платы стандарта ATX,
- отдельное подключение питания процессорного узла,
- разъемы для накопителей и внутренней периферии,
- принудительное воздушное охлаждение силовой электроники,
- стационарная установка внутри компьютерного корпуса,
- кабельное распределение питания между потребителями.
Электрическая архитектура и принцип работы
После подачи сетевого напряжения входной каскад выполняет фильтрацию и выпрямление, а силовая часть преобразует энергию с использованием высокочастотной коммутации. Во вторичных цепях выполняются выпрямление и сглаживание, после чего система обратной связи корректирует режим преобразователя при изменении нагрузки. При включении компьютера формируется дежурная цепь, необходимая для логики управления запуском. После команды включения основной преобразователь выходит на рабочий режим, а системная плата получает питание для дальнейшей инициализации компонентов. Стабильность выходных параметров особенно важна во время резкого изменения потребления процессора, накопителей и графической подсистемы. Просадка напряжения или чрезмерные пульсации могут проявляться ошибками, перезапусками и отказом системы при нагрузке. Номинал 450 Вт нельзя рассматривать как допустимую мощность для любого отдельного выхода. Нагрузка распределяется между цепями источника, поэтому при проектировании компьютера необходимо учитывать совокупное потребление компонентов и особенности наиболее нагруженных линий. Работа с разумным резервом по мощности снижает тепловую нагрузку и уменьшает вероятность выхода источника в предельный режим. Это повышает надежность работы всей системы питания.
Особенности конструкции
ExeGate AA450 выполнен в металлическом корпусе стандартного компьютерного формата. Корпус обеспечивает механическую защиту, участвует в экранировании силовой части и формирует направленный воздушный канал. Внутри размещаются входной фильтр, выпрямительный каскад, силовые ключи, магнитные элементы, вторичные цепи, узлы стабилизации, теплоотводы и кабельная группа. Нагревающиеся полупроводниковые элементы связаны с радиаторами, а вентилятор обеспечивает удаление тепла из зоны преобразования. Эффективность охлаждения зависит от свободного притока воздуха и отсутствия препятствий около вентиляционных отверстий. Пыль увеличивает аэродинамическое сопротивление и ухудшает теплообмен, а повышенная температура ускоряет старение конденсаторов и повышает нагрузку на силовые компоненты.
Области применения
Модель предназначена для систем, где энергопотребление соответствует классу источника и отсутствует длительная работа на предельной мощности:
- офисные настольные компьютеры,
- учебные и терминальные рабочие места,
- домашние ПК со стандартным набором компонентов,
- системы с интегрированной графикой,
- рабочие станции начального уровня,
- компьютеры для документооборота и прикладных программ,
- вспомогательные вычислительные узлы,
- сервисные стенды на базе стандартных компонентов ATX.
Таким образом, ExeGate AA450 является компьютерным блоком питания ATX мощностью 450 Вт для базовых и умеренно нагруженных настольных систем. Импульсная архитектура обеспечивает преобразование сетевой энергии и распределение постоянных напряжений между основными узлами ПК. Корректная эксплуатация требует соблюдения расчетной нагрузки, достаточного охлаждения, исправности разъемов и резерва мощности при изменении конфигурации. Компания «Олниса» осуществляет поставку промышленного оборудования и комплектующих, включая оборудование ExeGate,.
