Трехходовой клапан ESBE VRG131 25 — точное регулирование температуры теплоносителя

ESBE VRG131 25 — трехходовой поворотный регулирующий клапан серии VRG130 с условным проходом DN25, предназначенный для управления потоками теплоносителя в контурах отопления, охлаждения и теплоснабжения. Устройство применяется преимущественно как смесительный орган, когда необходимо получить поток с заданной температурой за счет дозированного соединения двух линий. При проектировании учитывают не только DN25, но и коэффициент пропускной способности конкретного исполнения, давление, температуру и состав теплоносителя.

Функциональная схема

VRG131 относится к трехходовым клапанам роторного типа. В корпусе расположен поворотный регулирующий элемент, изменяющий проходные сечения между патрубками. В смесительном режиме два потока с различными температурами поступают к клапану, а через общий патрубок выходит смешанная среда. Такой принцип применяется для поддержания температуры подачи, защиты котлов от нежелательного низкотемпературного режима, управления напольным отоплением и организации отдельных отопительных контуров. При автоматизации положение ротора задается приводом по сигналу контроллера.

Технические характеристики

К основным данным относятся:

• тип устройства — трехходовой поворотный клапан,
• условный проход — DN25,
• присоединение — внутренняя резьба,
• номинальное давление — PN10,
• материал корпуса — стойкая к вымыванию цинка латунь,
• рабочая среда — вода и совместимые водогликолевые смеси,
• регулирующий орган — поворотный ротор,
• управление — ручное либо автоматическое,
• назначение — смешение или перераспределение потоков.

Коэффициент Kvs нельзя определять только по DN25. При гидравлическом расчете его сопоставляют с расчетным расходом и располагаемым перепадом давления. Завышенная пропускная способность ухудшает управляемость, а недостаточная увеличивает сопротивление узла.

Особенности конструкции

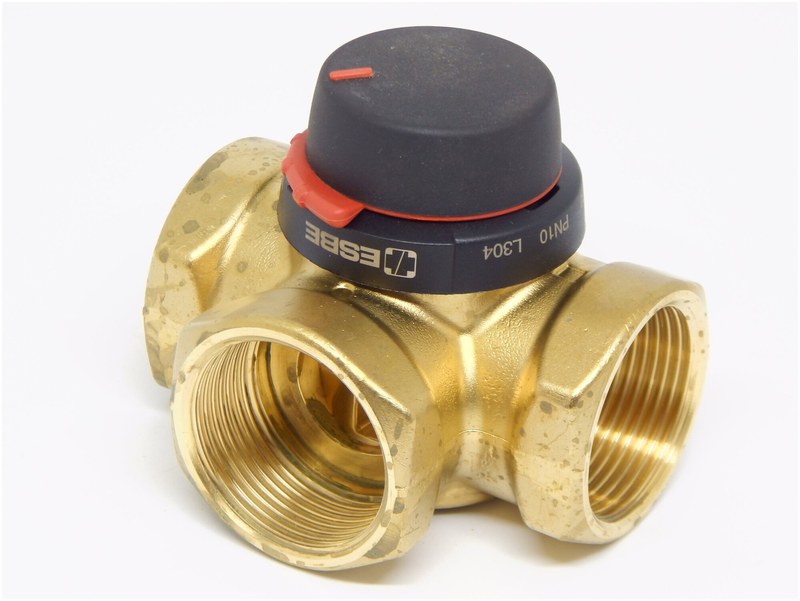

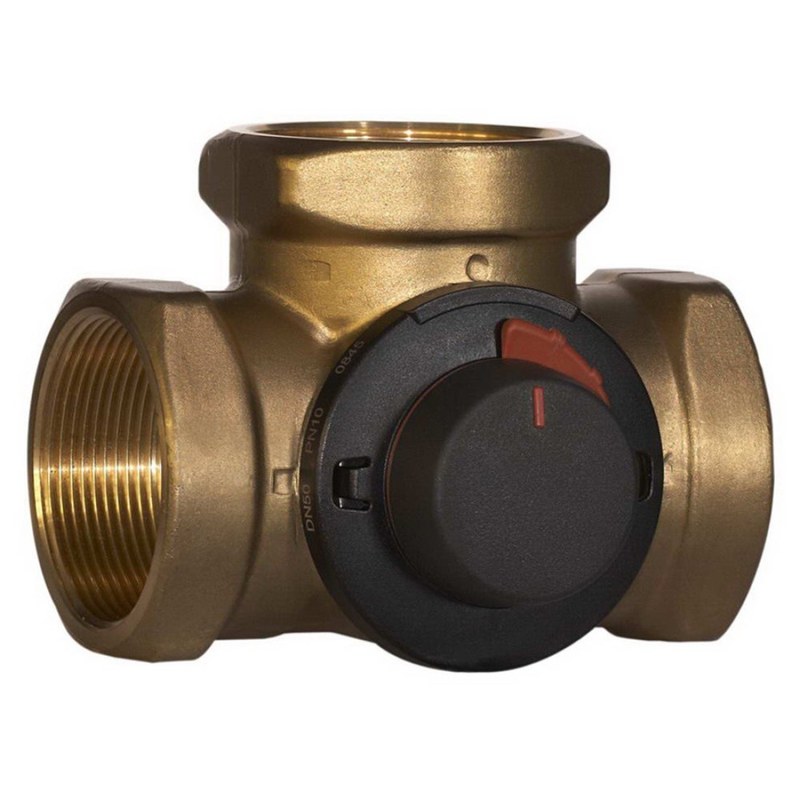

Корпус VRG131 выполнен в компактной трехпатрубковой конфигурации, удобной для размещения в насосно-смесительных группах. Внутренний ротор поворачивается на ограниченный угол и плавно меняет соотношение открытых проходов. Такая кинематика требует небольшого пространства по высоте и упрощает сопряжение с моторным приводом. Уплотнения отделяют рабочую полость от внешней среды, а вал передает угловое перемещение от рукоятки или редуктора непосредственно регулирующему элементу.

Принцип работы

В смесительной схеме положение ротора задает долю расхода из каждого входного патрубка. При изменении тепловой нагрузки контроллер сравнивает фактическую температуру с заданием и формирует команду приводу. Электропривод поворачивает вал, увеличивая одно проходное сечение и одновременно уменьшая другое. Температура общего потока изменяется плавно, без ступенчатого переключения. В ручном режиме положение задается рукояткой. Для устойчивого автоматического регулирования клапан должен быть рассчитан по расходу и перепаду давления. Основные принципы работы:

• регулирование выполняется изменением соотношения проходных сечений,
• положение ротора соответствует принятой схеме смешения или разделения,
• расход определяется Kvs и фактическим перепадом давления,
• направление потоков согласуется с маркировкой патрубков,
• автоматическое управление требует совместимого электропривода,
• точность регулирования зависит от гидравлической увязки контура.

Монтаж и гидравлические требования

Перед установкой проверяют направление потоков, расположение патрубков и доступность привода. Резьбовые соединения выполняют без передачи на корпус чрезмерных усилий от трубопровода. Окалина, продукты коррозии и монтажные частицы способны ухудшить движение ротора, поэтому систему промывают и предусматривают фильтрацию. Клапан не должен воспринимать массу труб, насосов или других агрегатов. При расчете учитывают авторитет регулирующего органа: перепад на нем должен обеспечивать управляемое изменение расхода без неоправданных энергетических потерь. При монтаже учитываются:

• соответствие направления среды принятой схеме,
• совпадение расчетного расхода с диапазоном клапана,
• наличие фильтрации перед регулирующим узлом,
• отсутствие механической нагрузки на резьбовые патрубки,
• доступ к валу, рукоятке и электроприводу,
• возможность контроля температуры до и после узла.

Области применения

ESBE VRG131 DN25 используется там, где требуется управляемое смешение или перераспределение потоков в трубопроводах соответствующего диаметра. Типовые области:

• смесительные узлы радиаторного отопления,
• контуры водяного теплого пола,
• обвязка водогрейных котлов,
• узлы поддержания температуры обратной линии,
• зональные отопительные контуры,
• системы теплоснабжения вентиляционных установок,
• модульные насосные группы,
• автоматизированные тепловые узлы.

Таким образом, ESBE VRG131 25 — трехходовой поворотный клапан DN25 для смешения и перераспределения потоков в водяных инженерных системах. Его рабочие свойства определяются правильным выбором Kvs, соблюдением направления потоков, гидравлической увязкой и корректным сопряжением с приводом. Конструкция подходит для ручного и автоматизированного регулирования температуры в отопительных и теплотехнических контурах. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE, включая регулирующую арматуру серии VRG для инженерных систем различного назначения.
