Контроллер Eliwell ID961 — точное управление температурными режимами в системах охлаждения

Eliwell ID961 — электронный температурный контроллер для холодильных шкафов, камер, витрин и технологических установок, где требуется автоматическое поддержание заданного режима. Устройство совмещает измерительный канал, микропроцессорный алгоритм регулирования, релейный выход управления компрессором и функцию естественной оттайки. Настройка выполняется с лицевой клавиатуры, а дисплей отображает температуру, уставку, параметры и диагностические сообщения.

Технические характеристики

ID961 относится к одноканальным регуляторам. Электрические параметры зависят от исполнения, поэтому напряжение питания, тип датчика и допустимую нагрузку реле определяют по маркировке конкретного устройства. Базовая конфигурация включает:

• панельный формат с цифровым дисплеем,
• один измерительный вход для температурного датчика,
• поддержку зонда NTC или PTC в соответствующем исполнении,
• один релейный выход для управления компрессором или контактором,
• двухпозиционное регулирование с программируемым дифференциалом,
• настраиваемые пределы уставки,
• задержки включения для ограничения частых пусков компрессора,
• коррекцию показаний температурного канала,
• энергонезависимое сохранение параметров,
• блокировку клавиатуры,
• автоматическую и ручную оттайку остановкой компрессора,
• диагностическую индикацию неисправности датчика.

Особенности конструкции

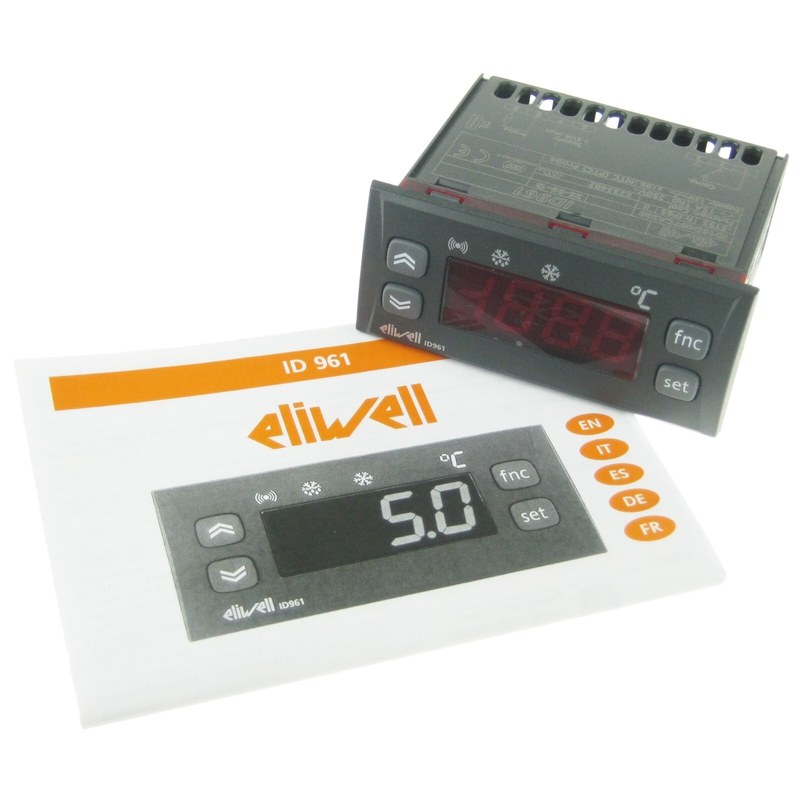

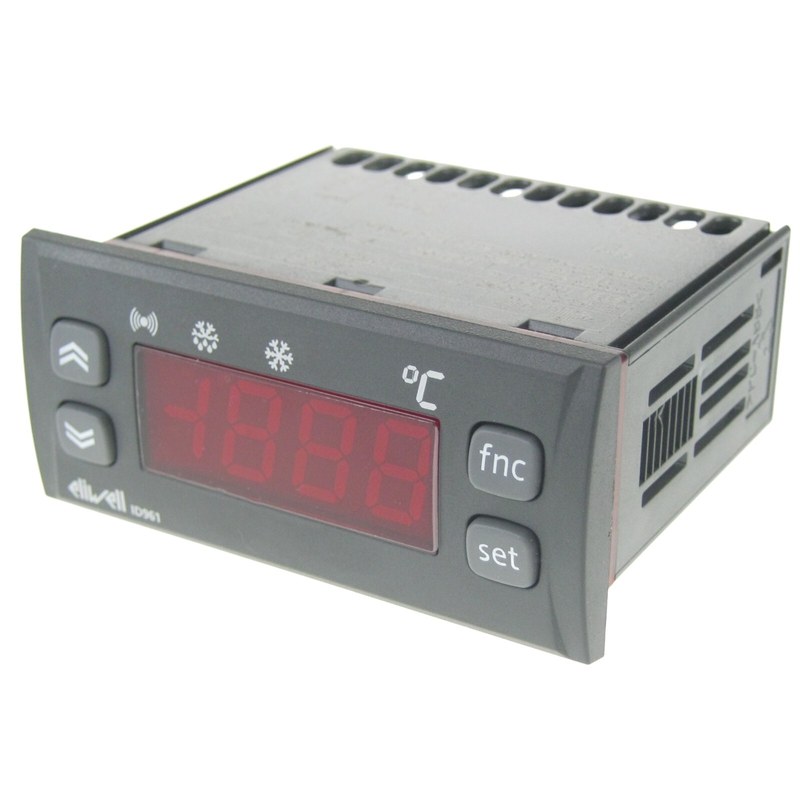

Корпус Eliwell ID961 рассчитан на монтаж в вырез панели. На лицевой стороне расположены светодиодный индикатор и клавиши для просмотра уставки, изменения параметров и запуска функций. Внутри размещены измерительная схема, микропроцессор, цепь питания. Датчик температуры подключается к измерительному входу, а реле коммутирует цепь управления нагрузкой. Если ток компрессора превышает коммутационную способность встроенного контакта, выход используют для включения катушки промежуточного контактора. Контроллер преобразует сигнал датчика в температурное значение и сравнивает его с заданной уставкой. В типовом холодильном режиме компрессор включается, когда температура поднимается выше заданного уровня на величину дифференциала, и отключается после достижения уставки. Гистерезис предотвращает частое переключение реле при малых температурных колебаниях. Основные параметры регулирования включают:

• рабочую температурную уставку,
• дифференциал включения и отключения,
• минимальный интервал между последовательными пусками,
• задержку запуска после подачи питания,
• минимально и максимально разрешенные значения уставки,
• смещение измерительного канала,
• режим работы выхода при ошибке датчика.

Временные защиты важны для компрессоров: после остановки давление в холодильном контуре выравнивается не мгновенно, поэтому немедленный повторный пуск увеличивает электрическую и механическую нагрузку. Программируемая задержка блокирует включение до завершения установленного интервала.

Оттайка

ID961 выполняет естественную оттайку путем периодической остановки компрессора. Режим применяют в установках, где удаление инея возможно без отдельного электрического нагревателя. После прекращения охлаждения температура испарителя повышается за счет теплопритоков, что способствует таянию отложений. Интервал между циклами и продолжительность оттайки задаются параметрами. Для оттайки предусматриваются:

• периодичность автоматического запуска,
• ограничение продолжительности цикла,
• ручной запуск с передней панели,
• настройка индикации во время оттайки,
• условия выполнения цикла после включения питания.

Естественная оттайка уменьшает число силовых компонентов, однако ее эффективность зависит от температурного режима, конструкции испарителя и интенсивности образования инея.

Датчик и диагностика

Точность регулирования зависит от размещения температурного зонда. Датчик должен фиксировать температуру, характерную для контролируемого объема, без прямого влияния нагревателей, локальных потоков холодного воздуха. Сигнальный кабель прокладывают отдельно от силовых линий компрессоров, контакторов и других источников электромагнитных помех. При обрыве, коротком замыкании или недопустимом сигнале датчика ID961 формирует аварийное состояние. Поведение релейного выхода при отказе задается параметрами, что обеспечивает предсказуемый режим оборудования. Коррекция показаний служит для компенсации устойчивого смещения и не заменяет устранение неисправности датчика или проводки.

Области применения

ID961 используют в системах, где требуются один температурный канал, дискретное управление охлаждением и естественная оттайка:

• холодильные шкафы,
• небольшие холодильные камеры,
• торговые витрины и прилавки,
• охлаждаемые технологические емкости,
• локальные холодильные агрегаты,
• системы хранения пищевой продукции,
• промышленные установки с простым температурным контуром.

Таким образом, Eliwell ID961 представляет собой специализированный цифровой контроллер. Он объединяет измерение температуры, двухпозиционное регулирование, управление компрессором, защитные задержки, естественную оттайку. Параметрируемый алгоритм позволяет согласовать работу устройства с тепловой инерцией объекта и особенностями компрессорной установки, а исполнение упрощает интеграцию в готовое оборудование. Компания «Олниса» осуществляет поставку промышленного оборудования Eliwell, включая температурные контроллеры ID961, для холодильных и технологических систем.
