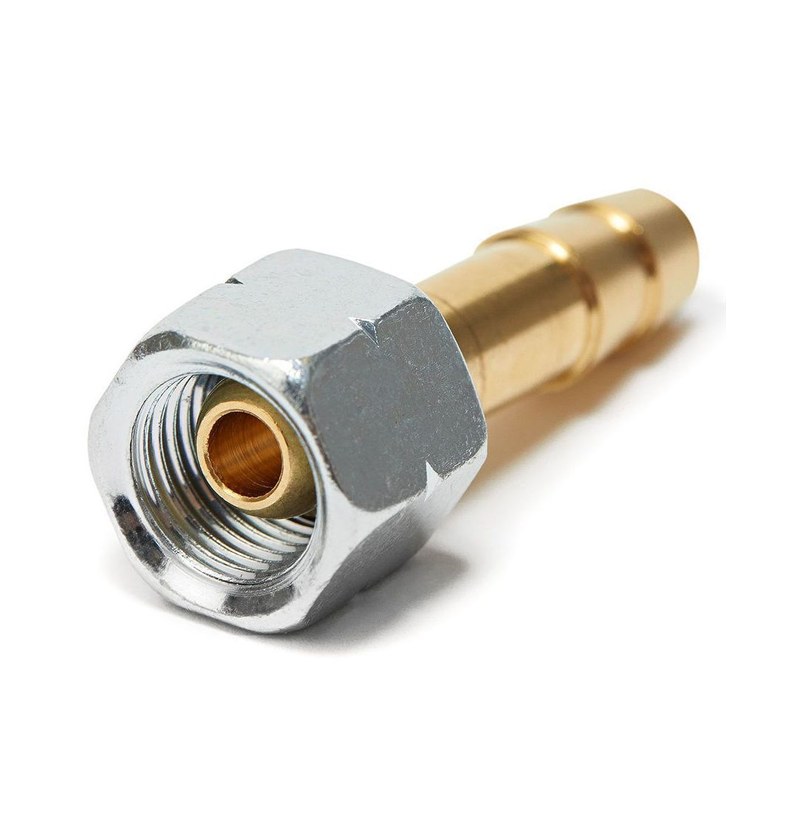

Штуцер GOK 14 010 00 G 1/4 LH × 6 мм — соединение газового шланга с арматурой
GOK 14 010 00 — присоединительный штуцер для формирования разъемного соединения между гибким газовым шлангом и соответствующей трубопроводной или регулирующей арматурой. Изделие выполнено в конфигурации G 1/4 LH-ÜM × 6 мм и ориентировано на применение с рукавом внутреннего диаметра 6 мм.
Технические характеристики
Основные параметры GOK 14 010 00:
- производитель — GOK,
- категория — штуцер для газового шланга,
- заказной номер — 14 010 00,
- исполнение — с накидной гайкой,
- размер соединения — G 1/4 LH-ÜM × 6 мм,
- тип резьбы — G 1/4 левая,
- тип присоединения со стороны арматуры — накидная гайка,
- диаметр штуцерной части для шланга — 6 мм,
- соединительная система — под шаровой ниппель,
- стандарт шарового ниппеля — EN 560,
- материал штуцера — латунь,
- материал накидной гайки — сталь,
- назначение — присоединение гибкого газового рукава к совместимой арматуре,
- тип соединения — разъемное со стороны резьбовой части,
- монтаж в шланг — механическая фиксация согласно конструкции применяемого рукава.
Особенности конструкции

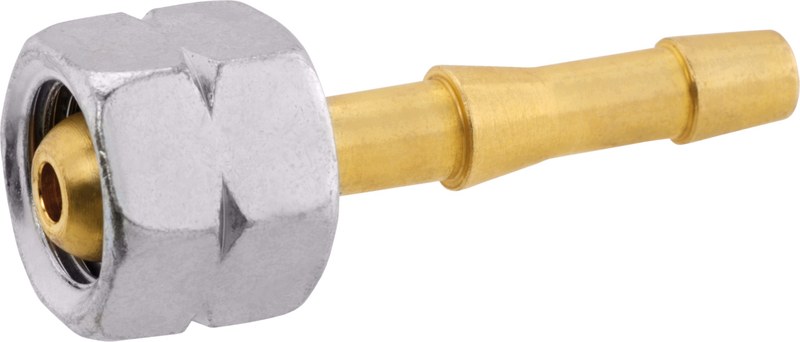

GOK 14 010 00 представляет собой небольшой соединительный элемент, однако его геометрия напрямую определяет надежность газовой линии. Изделие состоит из двух функциональных частей: хвостовика для присоединения шланга и резьбового узла с накидной гайкой. Штуцер диаметром 6 мм входит во внутреннюю полость подходящего гибкого рукава. Его профиль рассчитан на удержание шланга после выполнения предусмотренного способа фиксации. При правильной сборке соединение препятствует смещению рукава при эксплуатационных нагрузках. На противоположной стороне используется резьба G 1/4 LH. Обозначение LH указывает на левое направление резьбы, традиционно применяемое во многих соединениях газовой аппаратуры для снижения вероятности ошибочного подключения к несовместимым системам.
Принцип работы
При сборке линии гибкий шланг устанавливают на штуцерную часть GOK 14 010 00. Рукав должен соответствовать диаметру соединительного хвостовика и назначению всей газовой системы. После механической фиксации шланга свободный конец соединительного элемента подводится к ответной арматуре. Накидная гайка G 1/4 LH наворачивается на соответствующую левую резьбу. По мере затяжки гайка прижимает соединительную часть штуцера к ответной поверхности. В зоне шарового ниппеля создается плотный контакт, обеспечивающий герметичное прохождение рабочего газа через внутренний канал.
Области применения
GOK 14 010 00 используется в различных газовых соединительных системах:
- гибкие газовые рукава,
- системы сжиженного газа,
- подключение газовых регуляторов,
- соединение шлангов с распределительной арматурой,
- мобильные газовые установки,
- газоснабжение технического оборудования,
- баллонные системы,
- газовые линии хозяйственного назначения,
- подключение горелочного оборудования,
- комплектование газовых рамп,
- ремонт и восстановление совместимых шланговых соединений,
- системы с резьбовым присоединением G 1/4 LH,
- газовые установки с шаровым ниппельным соединением,
- сервисное комплектование оборудования GOK.
Компания «Олниса» осуществляет поставку штуцеров GOK 14 010 00 G 1/4 LH-ÜM × 6 мм и другой соединительной арматуры для газовых систем. При оформлении заказа можно уточнить размер резьбы, диаметр шланга, тип ответного соединения и соответствие конкретной детали применяемой газовой аппаратуре. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.
Преимущества
К практическим достоинствам GOK 14 010 00 относятся:
- компактное соединение гибкого рукава и газовой арматуры,
- удобная сборка благодаря отдельной накидной гайке,
- отсутствие необходимости вращать шланг при затяжке,
- четко определенный присоединительный размер,
- пригодность для стандартизированных газовых соединений,
- латунное исполнение основной соединительной детали,
- механически прочная стальная гайка,
- удобство применения при сборке и ремонте шланговых линий,
- возможность разборки резьбовой части при обслуживании,
- простая визуальная проверка состояния соединительного элемента,
- минимальные габариты узла,
- надежное позиционирование ответных соединительных поверхностей,
- удобство применения в составе оборудования GOK,
- практичность для профессионального комплектования газовых систем.
Таким образом, GOK 14 010 00 — специализированный штуцер исполнения G 1/4 LH-ÜM × 6 мм, предназначенный для подключения гибкого газового шланга к совместимой арматуре. Латунная штуцерная часть рассчитана на рукав диаметром 6 мм, а стальная накидная гайка с левой резьбой G 1/4 обеспечивает разъемное присоединение к ответному элементу.
