Трехходовой регулирующий клапан ESBE VRG132 11601600 — точное смешивание в малорасходных контурах

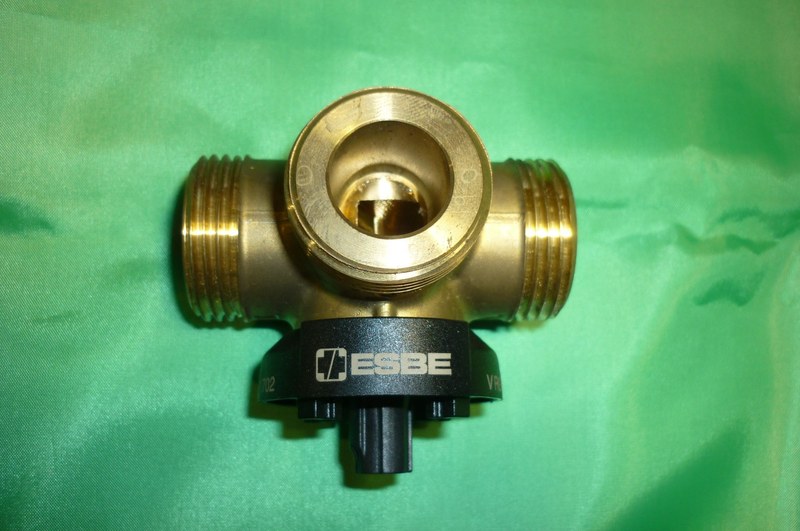

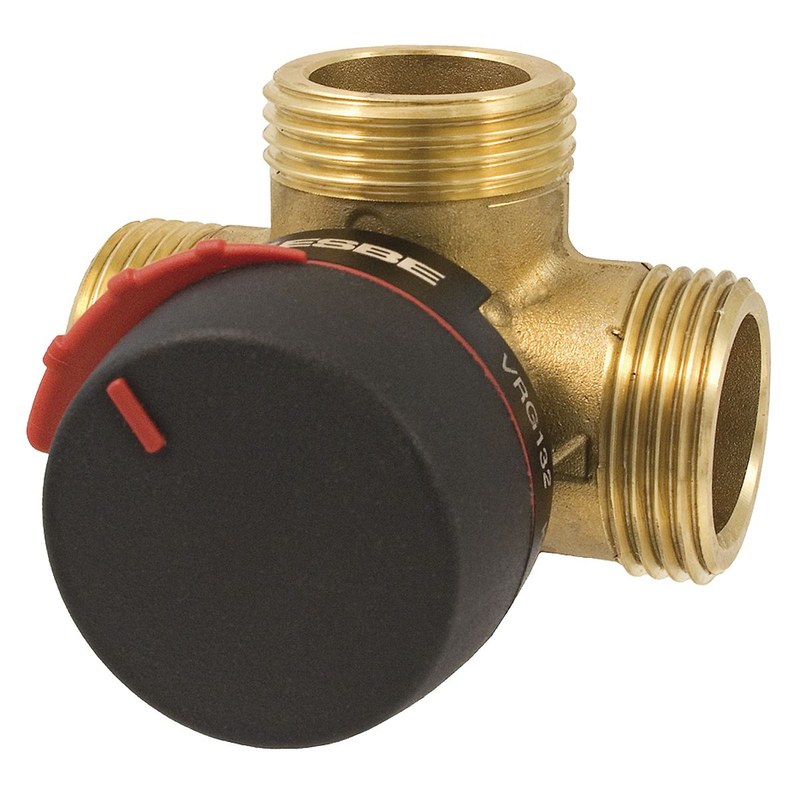

ESBE VRG132, артикул 11601600 — трехходовой поворотный регулирующий клапан, рассчитанный на работу в водяных системах отопления и охлаждения с относительно небольшим расходом теплоносителя. Конкретное исполнение имеет условный размер DN15, наружную резьбу G ¾" и пропускную способность Kvs 0,63 м³/ч.

Технические характеристики

Основные параметры ESBE VRG132 11601600:

• производитель — ESBE,
• категория — трехходовой регулирующий клапан,
• серия — VRG130,
• исполнение — VRG132,
• артикул — 11601600,
• условный размер — DN15,
• пропускная способность Kvs — 0,63 м³/ч,
• присоединение — наружная резьба G ¾",
• класс давления — PN10,
• максимальное рабочее давление — 1 МПа,
• максимальный перепад давления при смешивании — 100 кПа,
• максимальный перепад давления при разделении потока — 200 кПа,
• давление блокировки — 200 кПа,
• диапазон регулирования Kv/Kv min — 100,
• утечка в закрытом положении при смешивании — менее 0,05%,
• утечка в распределительном режиме — менее 0,02%,
• масса — около 0,40 кг.

Особенности конструкции

В основе VRG132 лежит поворотный принцип регулирования. Внутри корпуса расположен ротор, который изменяет площадь проходных сечений между тремя патрубками. Его поворот не перекрывает поток мгновенно, а постепенно перераспределяет гидравлическое сопротивление между каналами. Такая конструкция хорошо подходит для регулирования, поскольку положение ротора непосредственно определяет долю каждого потока. При смешивании это дает возможность плавно изменять соотношение горячей и охлажденной воды, а при распределении — направлять общий поток между двумя ветвями. Корпус изготовлен из латуни, устойчивой к вымыванию цинка. Для арматуры, которая годами работает в заполненной водяной системе, стойкость материала корпуса имеет практическое значение: клапан постоянно контактирует с теплоносителем и подвергается температурным циклам.

Принцип работы

У трехходового клапана имеется общий канал и два регулируемых направления. Конкретное движение теплоносителя определяется гидравлической схемой подключения. В смесительном режиме к двум входам подводятся потоки с различной температурой. Например, через один патрубок поступает горячая вода от теплогенератора, а через другой — охлажденный теплоноситель из обратной магистрали. Внутренний ротор занимает промежуточное положение и пропускает определенное количество жидкости из каждого канала. После их объединения формируется поток с температурой, необходимой потребителю. Если ротор поворачивается в сторону горячего входа, его проходное сечение становится больше. Доля высокотемпературной воды возрастает, поэтому температура смешанного теплоносителя повышается.

Области применения

ESBE VRG132 11601600 может применяться там, где требуется регулирование небольшого потока теплоносителя:

• локальные отопительные контуры,
• небольшие зоны теплого пола,
• индивидуальные смесительные узлы,
• маломощные теплообменники,
• небольшие радиаторные ветви,
• контуры фанкойлов,
• лабораторные теплотехнические установки,
• локальные системы охлаждения,
• узлы поддержания температуры подачи,
• малогабаритные насосные группы,
• контуры с водогликолевым теплоносителем,
• автоматизированные системы с небольшим расчетным расходом.

Компания «Олниса» осуществляет поставку трехходовых регулирующих клапанов ESBE, включая VRG132 с артикулом 11601600. При оформлении заказа доступны консультации по расчетному расходу, значению Kvs, типу резьбового соединения и совместимому электроприводу. Заявки оперативно обрабатываются, поставка оборудования организуется с доставкой по всей стране.

Преимущества

Практические достоинства ESBE VRG132 11601600:

• точное регулирование небольших расходов,
• возможность использования для смешивания и распределения,
• компактная поворотная конструкция,
• малый необходимый момент управления,
• удобная автоматизация электроприводом,
• наружное резьбовое присоединение для гибкой компоновки узла,
• низкая внутренняя утечка,
• стойкий к коррозионным процессам корпус,
• возможность работы с водогликолевыми смесями,
• широкий диапазон допустимых температур,
• стабильная регулирующая характеристика,
• небольшая масса,
• пригодность для модернизации существующих систем,
• возможность точного согласования клапана с малым расчетным расходом.

Таким образом, ESBE VRG132 11601600 — трехходовой регулирующий клапан DN15 с наружной резьбой G ¾" и Kvs 0,63 м³/ч. Его параметры ориентированы на сравнительно небольшие гидравлические контуры, в которых важна не максимальная пропускная способность, а контролируемое изменение расхода.
