Купить электропривод ESBE ARA694 12101000 — гибкое управление смесительными клапанами на 24 В

Для автоматизации смесительного или распределительного узла можно купить электропривод ESBE ARA694 с артикулом 12101000. Это поворотный исполнительный механизм серии ARA600, рассчитанный на управление клапанами систем отопления, охлаждения и другой гидравлической автоматики.

Технические характеристики

Ключевые параметры ESBE ARA694:

• бренд — ESBE,
• категория — поворотный электропривод клапана,
• серия — ARA600,
• модель — ARA694,
• артикул — 12101000,
• напряжение питания — 24 В AC ±10%,
• частота сети — 50 Гц,
• управление — трехпозиционное SPDT,
• угол рабочего поворота — 90°,
• масса — около 0,4 кг,
• совместимые семейства клапанов — VRG100, VRG200, VRG300, VRB100, VRH100,
• типовой диапазон клапанов — DN15–DN50.

Особенности конструкции

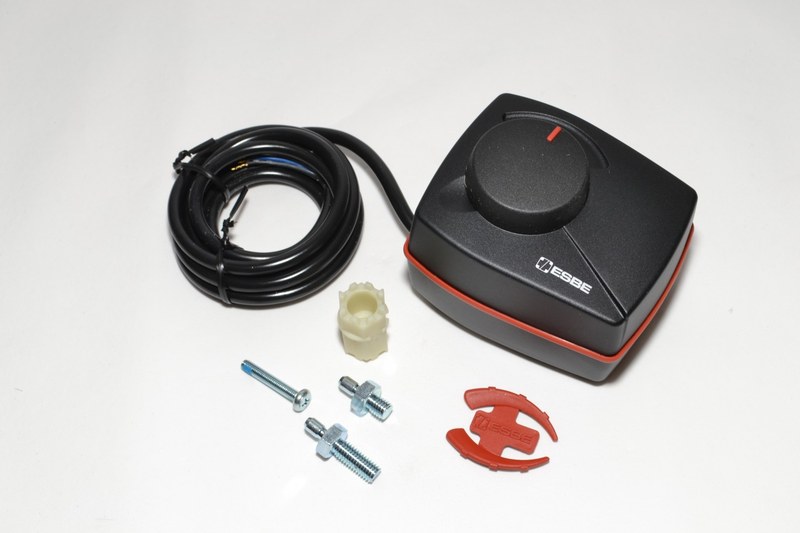

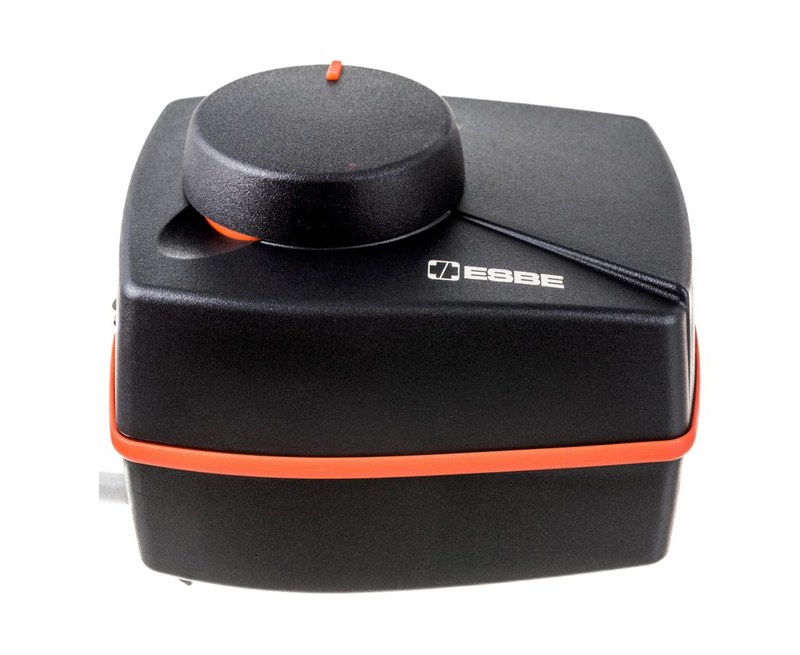

ARA694 выполнен как компактный привод, который устанавливается непосредственно на корпус поворотного клапана. Между исполнительным механизмом и регулирующей арматурой не требуется длинная система внешних тяг, поэтому узел занимает немного места и подходит для плотной компоновки теплового пункта. Внутри расположен небольшой электродвигатель, работающий через редуктор. Передаточный механизм уменьшает скорость вращения и одновременно повышает момент на выходном валу. За счет этого привод способен медленно и уверенно перемещать затвор клапана даже при значительном гидравлическом сопротивлении механизма. Отличительная черта ARA694 — возможность выбрать продолжительность полного рабочего хода. В одном проекте может потребоваться реакция за две минуты, а в другом оптимальной окажется крайне медленное движение в течение двадцати минут. Использование одной модели для разных режимов упрощает унификацию компонентов в инженерных системах.

Принцип работы

ESBE ARA694 получает питание 24 В AC и выполняет команды внешнего контроллера. Сам привод не анализирует температуру воды и не определяет оптимальную позицию клапана — решение формирует регулирующая автоматика. При подаче управляющего напряжения на один вход двигатель начинает вращать выходной механизм в первом направлении. Клапан постепенно изменяет положение. Если активируется противоположная управляющая цепь, направление вращения меняется. При отсутствии обеих команд механизм прекращает движение и остается в текущей точке. Такая логика дает возможность устанавливать не только полностью открытое или закрытое положение. Регулятор может короткими импульсами перемещать клапан небольшими шагами, формируя требуемую пропорцию потоков.

Области применения

ESBE ARA694 подходит для автоматизированных инженерных систем:

• смесительные контуры отопления,
• теплые полы,
• радиаторные сети,
• котельные установки,
• индивидуальные тепловые пункты,
• буферные емкости,
• тепловые аккумуляторы,
• системы охлаждения,
• водяные теплообменники вентиляционных установок,
• контуры защиты котла от низкой температуры обратной воды,
• переключение между несколькими источниками тепла,
• солнечные тепловые системы,
• гидравлические схемы с медленной реакцией,
• автоматизация инженерного оборудования зданий.

В компании «Олниса» можно купить электропривод ESBE ARA694 с артикулом 12101000 для комплектации новых и модернизации существующих систем отопления и охлаждения. При оформлении заказа доступны консультации по совместимости с конкретным клапаном, питанию 24 В, трехпозиционному управлению и выбору подходящего времени поворота. Компания «Олниса» оперативно обрабатывает заявки, предлагает выгодные условия поставки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства ESBE ARA694:

• возможность адаптировать скорость движения к инерционности системы,
• точное промежуточное позиционирование поворотного клапана,
• низковольтное питание для шкафов инженерной автоматики,
• заводской вспомогательный переключатель,
• удобство построения дополнительных управляющих алгоритмов,
• компактная установка непосредственно на арматуре,
• ручное управление при наладочных и сервисных операциях,
• широкая совместимость с клапанами ESBE,
• плавное изменение гидравлического режима,
• возможность унифицировать исполнительные механизмы на разных контурах,
• низкое собственное энергопотребление,
• простая трехпозиционная логика,
• минимальная необходимость в текущем обслуживании,
• пригодность как для отопительных, так и для охлаждающих систем.

Таким образом, ESBE ARA694 12101000 — специализированный поворотный электропривод серии ARA600, интересный прежде всего регулируемой скоростью рабочего хода. Пользователь может выбрать 120, 240, 480 или 1200 секунд на поворот 90°, согласовав динамику клапана с особенностями конкретного теплотехнического процесса.
