Многофункциональный калибратор Fluke 725 664133 — проверка сигналов КИПиА, температуры и давления

Fluke 725 — многофункциональный процессный калибратор для диагностики, настройки и проверки измерительных каналов промышленной автоматики. Прибор объединяет функции измерителя и источника эталонных сигналов, поэтому позволяет обслуживать преобразователи давления, температуры, расхода и уровня, аналоговые входы ПЛК, регуляторы, токовые петли и другую аппаратуру КИПиА.

Технические характеристики

Основные параметры Fluke 725:

• бренд — Fluke,
• категория — многофункциональный процессный калибратор,
• модель — Fluke 725,
• Part # американской комплектации — 664133,
• измерение постоянного напряжения — до 30 В,
• точность DC до 30 В — ±0,02% показания + 2 отсчета,
• измерение сигнала через вход термопары — от −10 до +75 мВ,
• генерация постоянного напряжения — до 10 В,
• питание токовой петли — 24 В,
• максимальный ток встроенного источника петли — 22 мА,
• защита источника петли от короткого замыкания — предусмотрена,
• автоматические ступени выходного сигнала — предусмотрены,
• шаг изменения — 25% диапазона,
• автоматическая линейная развертка — предусмотрена,
• быстрая и медленная развертка — предусмотрена,
• рабочая температура — от −10 до +55 °C,
• температура хранения — от −20 до +71 °C,
• максимальная рабочая высота — 3000 м,
• питание — 4 батареи AA,
• масса — около 0,65 кг.

Особенности конструкции

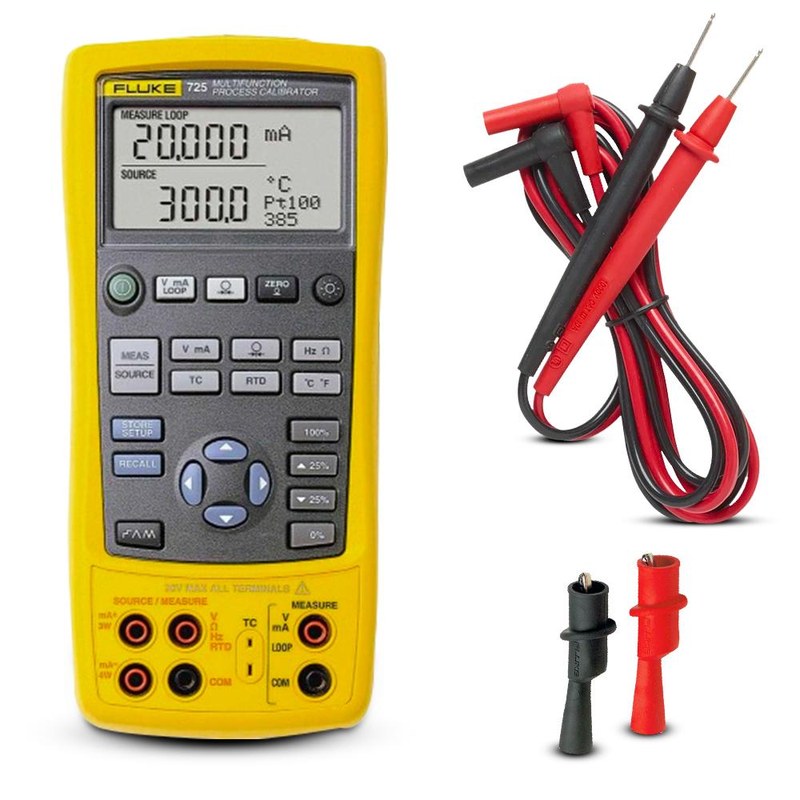

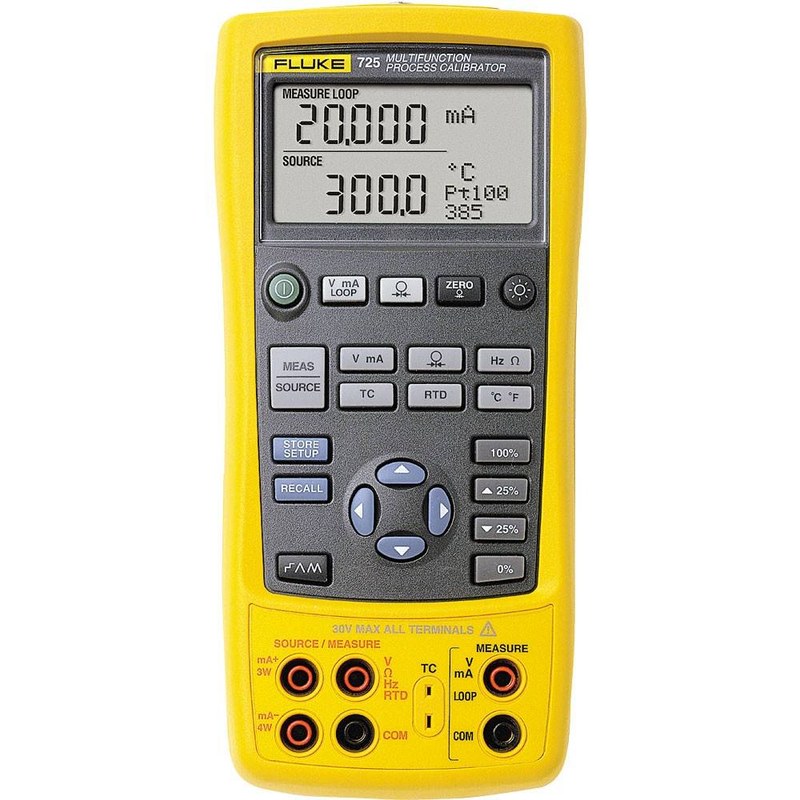

Fluke 725 разработан как переносной прибор для обслуживания оборудования непосредственно на производственном объекте. Его корпус рассчитан на работу в условиях сервисного участка, технологической площадки или шкафа управления, где специалисту необходимо быстро переходить между различными типами измерений. Ключевая особенность интерфейса — двухстрочный дисплей. Верхняя часть может отображать измеряемый параметр, а нижняя — генерируемый. Благодаря этому инженер способен одновременно подавать тестовый сигнал на вход преобразователя и контролировать его реакцию. Органы управления организованы без сложной многоуровневой системы меню. Выбор режима, типа сигнала и параметров выполняется непосредственно с панели, что сокращает количество операций при регулярной работе с типовыми измерительными каналами.

Принцип работы

В режиме измерения Fluke 725 воспринимает поступающий электрический или температурный сигнал и сравнивает его с внутренними эталонными характеристиками. После преобразования результат отображается на цифровом дисплее. При проверке стандартной токовой петли калибратор может измерять сигнал до 24 мА. Такой режим используется для контроля выхода двухпроводных преобразователей давления, расхода, температуры или уровня. При необходимости Fluke 725 самостоятельно формирует заданный ток. Генерируемое значение подается на вход ПЛК, регулятора, регистратора или другого принимающего устройства. Сопоставляя установленный ток с отображаемым системой технологическим значением, специалист оценивает точность всего канала. Режим имитации позволяет калибратору работать вместо пассивного двухпроводного преобразователя. Внешняя система подает питание, а Fluke 725 регулирует ток так, как это делал бы реальный датчик.

Области применения

Fluke 725 применяется при обслуживании различных средств промышленной автоматизации:

• преобразователи давления,
• датчики и преобразователи температуры,
• термопары,
• термосопротивления RTD,
• токовые петли 4–20 мА,
• аналоговые входы ПЛК,
• промышленные регуляторы,
• преобразователи расхода,
• уровнемеры,
• частотные измерительные каналы,
• позиционеры и исполнительные устройства,
• системы диспетчеризации,
• контрольно-измерительные цепи технологических установок,
• пусконаладочные и регламентные работы КИПиА.

Компания «Олниса» осуществляет поставку многофункциональных калибраторов Fluke 725 для служб КИПиА, промышленных предприятий и сервисных организаций. При оформлении заказа доступны технические консультации по измеряемым сигналам, типам температурных датчиков, совместимым модулям давления и необходимой комплектации прибора. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К практическим достоинствам Fluke 725 относятся:

• совмещение нескольких типов калибровочных задач в одном переносном приборе,
• одновременный контроль входного и выходного сигналов,
• возможность работы с наиболее распространенными промышленными сигналами,
• поддержка различных типов термопар и RTD,
• встроенное питание токовой петли,
• удобство проверки оборудования непосредственно на объекте,
• снижение количества отдельных измерительных приборов в сервисном комплекте,
• автоматизация проверки нескольких точек диапазона,
• возможность плавного тестирования каналов регулирования,
• простое управление без перегруженной структуры меню,
• поддержка внешних модулей давления,
• пригодность для поиска неисправностей в системах автоматизации,
• компактность при широкой функциональности,
• удобство регулярных пусконаладочных и метрологических работ.

Таким образом, Fluke 725 Part #664133 — универсальный процессный калибратор для измерения, генерации и имитации сигналов, распространенных в промышленной автоматике. Он работает с напряжением, током, сопротивлением, частотой, термопарами и RTD, а при подключении модулей Fluke 750P дополнительно позволяет выполнять измерения давления.
