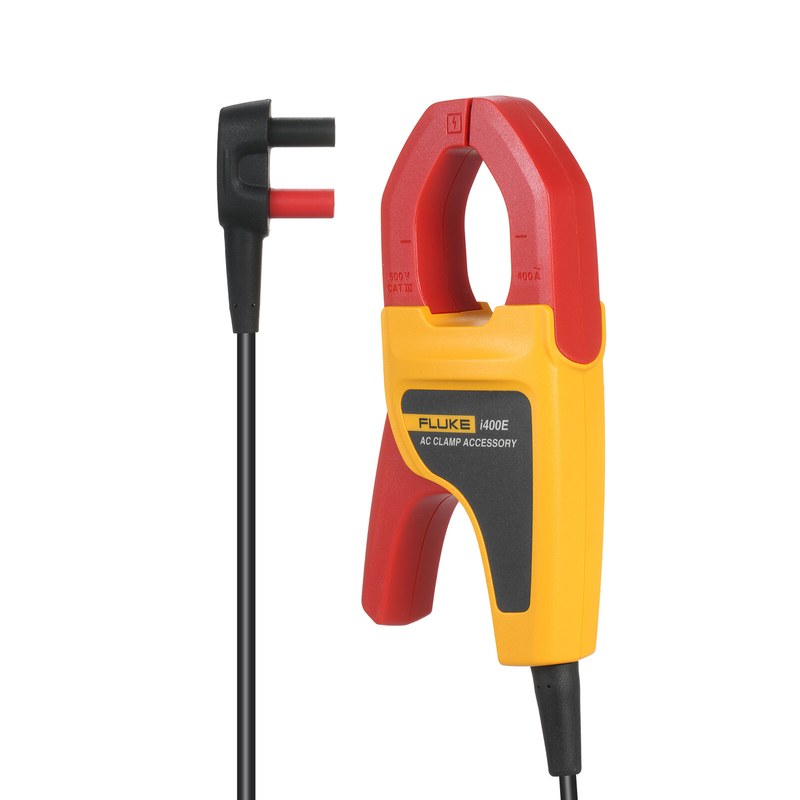

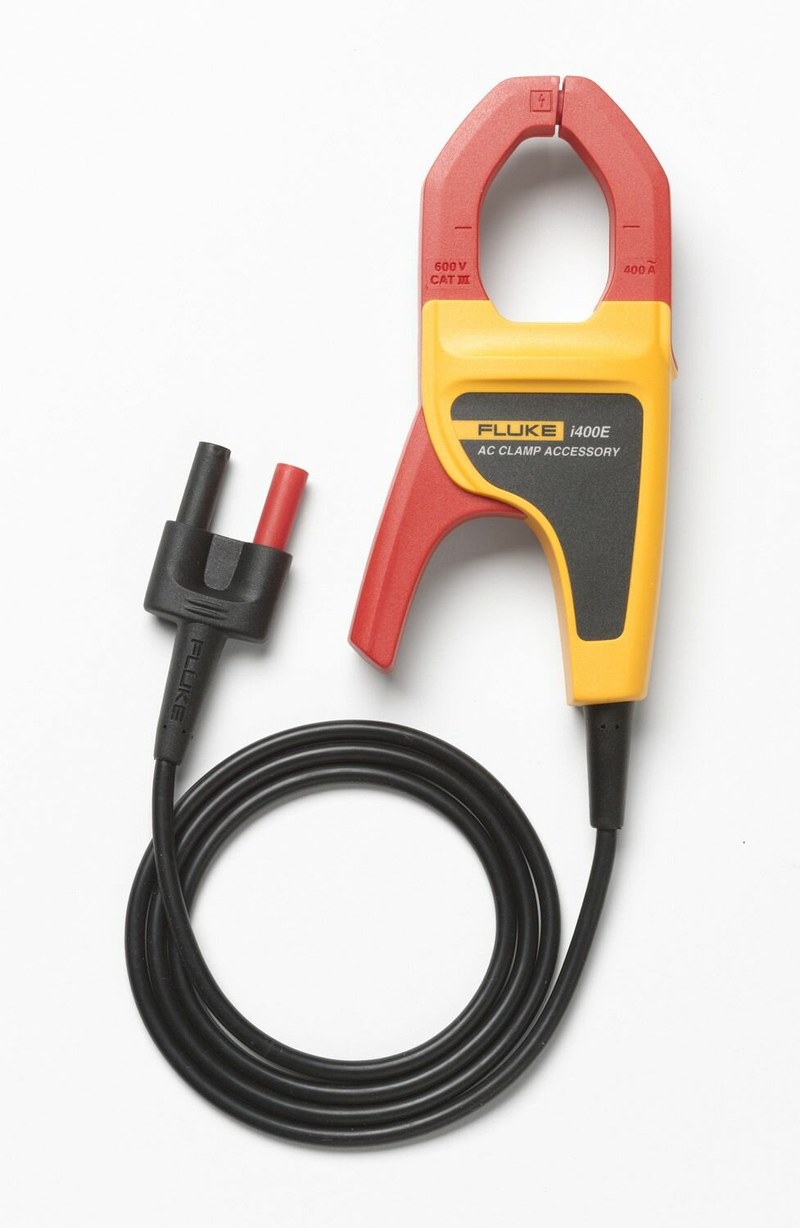

Токовые клещи Fluke i400E — измерение переменного тока до 400 А без разрыва цепи

Fluke i400E — токовые клещи-приставка, предназначенные для расширения возможностей цифрового мультиметра при измерении переменного тока. Устройство позволяет контролировать ток в проводнике без отключения нагрузки и без последовательного включения измерительного прибора непосредственно в силовую цепь.

Технические характеристики

К основным параметрам Fluke i400E относятся:

• бренд — Fluke,
• категория — токовые клещи-приставка для мультиметра,
• модель — i400E,
• измеряемая величина — переменный ток,
• диапазон измерения — от 1 до 400 А AC,
• коэффициент преобразования — 1 мВ/А AC,
• точность в диапазоне 45–65 Гц — ±2,0% ±5 отсчетов,
• точность в диапазоне 65–400 Гц — ±2,5% ±5 отсчетов,
• типовая полоса пропускания — от 5 Гц до 20 кГц,
• максимальный ток без повреждения — 600 А,
• рабочее напряжение — до 600 В AC RMS,
• категория безопасности — CAT III 600 V,
• габариты — 146 × 62 × 34 мм,
• масса — около 150 г.

Особенности конструкции

Fluke i400E построены по принципу измерительного трансформатора тока. Разъемный магнитопровод охватывает единственный проводник, после чего магнитное поле, создаваемое переменным током, используется для формирования пропорционального выходного сигнала. Главное практическое преимущество такой конструкции заключается в отсутствии необходимости разрывать цепь. Для измерения достаточно открыть губки, разместить внутри них один проводник и полностью закрыть магнитный контур. Внутренний диаметр 30 мм позволяет работать с распространенными силовыми кабелями и отдельными проводниками распределительных установок. При этом внутри клещей должен располагаться именно один токоведущий проводник. Если одновременно охватить фазный и нейтральный проводники одной цепи, их магнитные поля в значительной степени компенсируют друг друга и показание будет некорректным.

Принцип работы

При прохождении переменного тока через проводник вокруг него формируется переменное магнитное поле. После замыкания губок Fluke i400E магнитный поток проходит через сердечник измерительных клещей. Вторичная обмотка преобразует изменение магнитного потока в электрический сигнал. На выходе формируется напряжение, величина которого пропорциональна току в охваченном проводнике.

Области применения

Fluke i400E подходят для различных электротехнических задач:

• контроль нагрузки распределительных линий,
• измерение тока электродвигателей,
• диагностика насосных установок,
• проверка вентиляционных систем,
• обслуживание компрессорного оборудования,
• контроль токов отдельных фаз,
• поиск перегруженных электрических линий,
• диагностика производственного оборудования,
• сервис систем HVAC,
• измерения в распределительных шкафах,
• проверка токовой нагрузки кабелей,
• обслуживание электрощитового оборудования,
• контроль потребителей переменного тока,
• расширение измерительных возможностей цифрового мультиметра.

Компания «Олниса» осуществляет поставку токовых клещей Fluke i400E для электротехнических служб, сервисных организаций и промышленных предприятий. При подготовке заказа доступны консультации по совместимости приставки с конкретным мультиметром, требуемому диапазону измерения и условиям эксплуатации. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К практическим достоинствам Fluke i400E относятся:

• измерение значительного переменного тока без разрыва электрической цепи,
• расширение функциональности уже имеющегося мультиметра,
• простое преобразование результата благодаря коэффициенту 1 мВ/А,
• компактность для работы внутри электрических шкафов,
• возможность контроля силовых проводников без последовательного подключения прибора,
• широкий частотный диапазон измерительного тракта,
• стандартное подключение через банановые штекеры,
• отсутствие сложной настройки перед началом измерения,
• удобство проверки отдельных фаз трехфазной системы,
• возможность применения с различными совместимыми мультиметрами,
• малый вес для регулярных выездных работ,
• устойчивость конструкции к типичным условиям промышленного обслуживания,
• удобство поиска перегруженных цепей,
• пригодность для повседневной электротехнической диагностики.

Таким образом, Fluke i400E — компактные токовые клещи-приставка для измерения переменного тока от 1 до 400 А без физического разрыва исследуемой цепи. Устройство преобразует ток в пропорциональное напряжение с коэффициентом 1 мВ/А и передает полученный сигнал на совместимый цифровой мультиметр.
