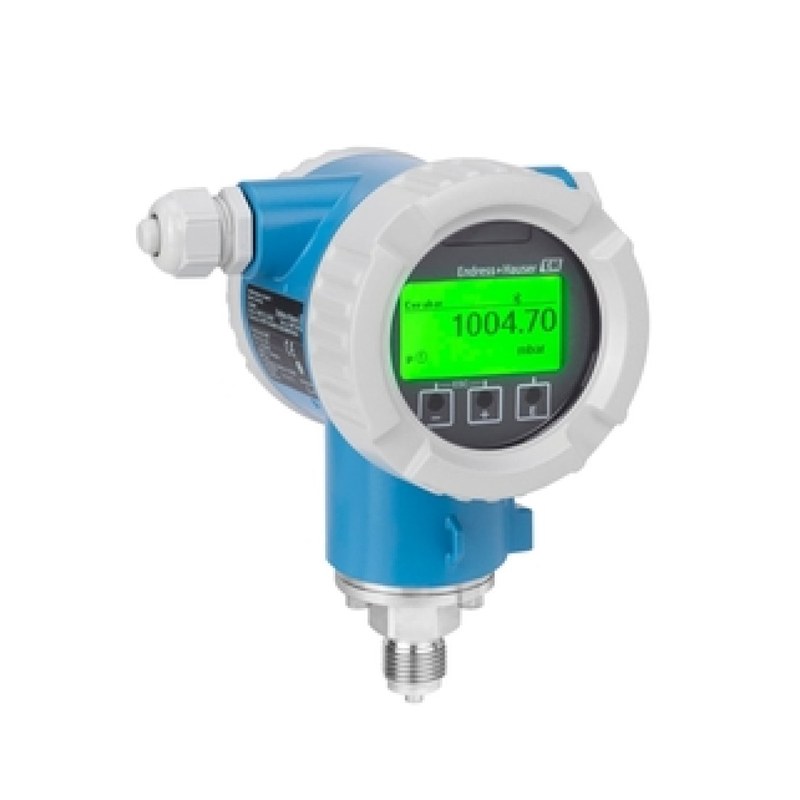

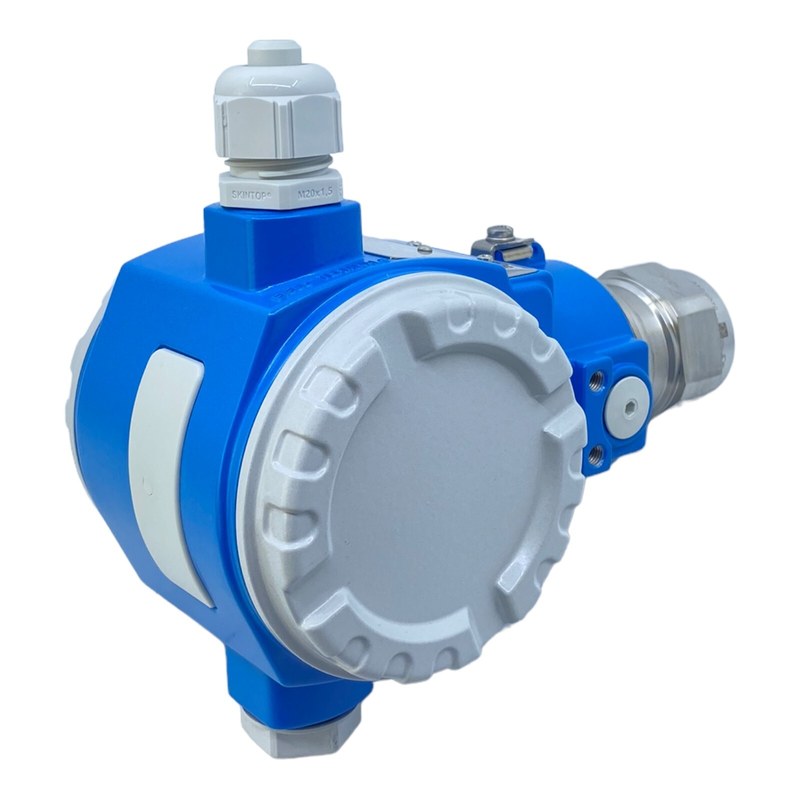

Преобразователь давления Endress+Hauser Cerabar S PMC71 — точный контроль абсолютного и избыточного давления

Endress+Hauser Cerabar S PMC71 — цифровой преобразователь давления промышленного класса, предназначенный для непрерывного измерения абсолютного и избыточного давления газов, паров и жидкостей. Прибор применяется в технологических установках, где требуется стабильное преобразование давления в стандартизированный электрический или цифровой сигнал для передачи в систему управления.

Технические характеристики

Основные параметры Endress+Hauser Cerabar S PMC71:

• бренд — Endress+Hauser,
• категория — цифровой преобразователь давления,
• серия — Cerabar S,
• модель — PMC71,
• измеряемые величины — абсолютное и избыточное давление,
• принцип измерения — емкостная керамическая ячейка,
• материал измерительной мембраны — Ceraphire,
• масштабирование диапазона — предусмотрено,
• самодиагностика — предусмотрена,
• материалы контактирующих частей — Ceraphire, 316L, Alloy C, Monel, PVDF в зависимости от исполнения,
• применение для гидростатического измерения уровня — предусмотрено,
• максимальная эквивалентная высота измерения уровня — до 400 м водяного столба в соответствующей конфигурации.

Особенности конструкции

Ключевым элементом Cerabar S PMC71 является керамическая измерительная ячейка. Рабочая мембрана изготовлена из высокочистой керамики Ceraphire, обладающей высокой механической прочностью и устойчивостью к ряду химически агрессивных сред. Измерительная ячейка построена по емкостному принципу. Мембрана и внутренний электрод образуют электрическую систему, параметры которой изменяются при деформации чувствительного элемента под действием давления. Отсутствие заполняющей жидкости между процессной мембраной и сенсором является существенной особенностью PMC71. Давление воздействует непосредственно на керамический чувствительный элемент, поэтому не требуется передавать механическое воздействие через масляный объем.

Принцип работы

Измеряемое давление поступает через процессное присоединение непосредственно к керамической мембране Endress+Hauser Cerabar S PMC71. Под действием давления мембрана немного прогибается. Даже небольшое механическое перемещение вызывает изменение электрической емкости между чувствительными элементами измерительной ячейки. Электронная схема регистрирует это изменение и преобразует его в цифровое значение давления. Далее микропроцессор учитывает заводские калибровочные коэффициенты и температурную компенсацию.

Области применения

Endress+Hauser Cerabar S PMC71 применяется в различных технологических системах:

• измерение давления жидкостей,
• контроль давления газообразных сред,
• измерение абсолютного давления,
• измерение избыточного давления,
• гидростатическое измерение уровня,
• химические технологические процессы,
• водоподготовка и водоснабжение,
• фармацевтическое производство,
• пищевая промышленность,
• энергетические установки,
• контроль насосных систем,
• технологические резервуары,
• фильтрационные установки,
• автоматизированные производственные линии.

Компания «Олниса» осуществляет поставку преобразователей давления Endress+Hauser Cerabar S PMC71 для промышленных измерительных и автоматизированных систем. При подготовке заказа доступны технические консультации по диапазону давления, типу процессного подключения, материалам контактирующих частей и необходимому выходному интерфейсу. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К практическим достоинствам Endress+Hauser Cerabar S PMC71 относятся:

• безмасляная конструкция измерительной ячейки,
• высокая стабильность измерений при длительной эксплуатации,
• стойкость к значительным перегрузкам давления,
• возможность работы с различными технологическими средами,
• поддержка нескольких промышленных коммуникационных интерфейсов,
• удобство дистанционной диагностики,
• возможность перенастройки диапазона без замены сенсора,
• пригодность для измерения давления и гидростатического уровня,
• широкий выбор процессных соединений,
• наличие высокоточных исполнений,
• минимальное количество подвижных элементов,
• удобство интеграции в современные АСУ ТП,
• возможность применения в непрерывных технологических процессах,
• гибкая конфигурация под требования конкретного объекта.

Таким образом, Endress+Hauser Cerabar S PMC71 — цифровой преобразователь абсолютного и избыточного давления с керамической безмасляной измерительной ячейкой. Диапазоны от 100 мбар до 40 бар, стандартная точность до 0,05% и несколько вариантов промышленной связи позволяют использовать модель в широком спектре технологических задач.
