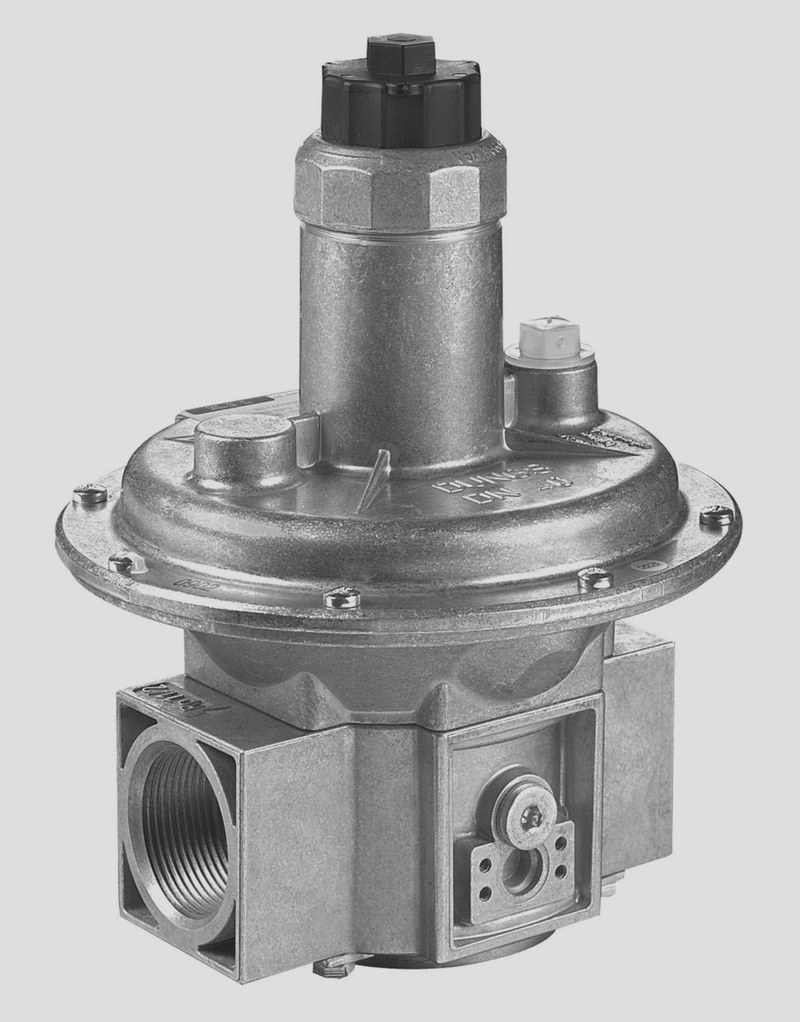

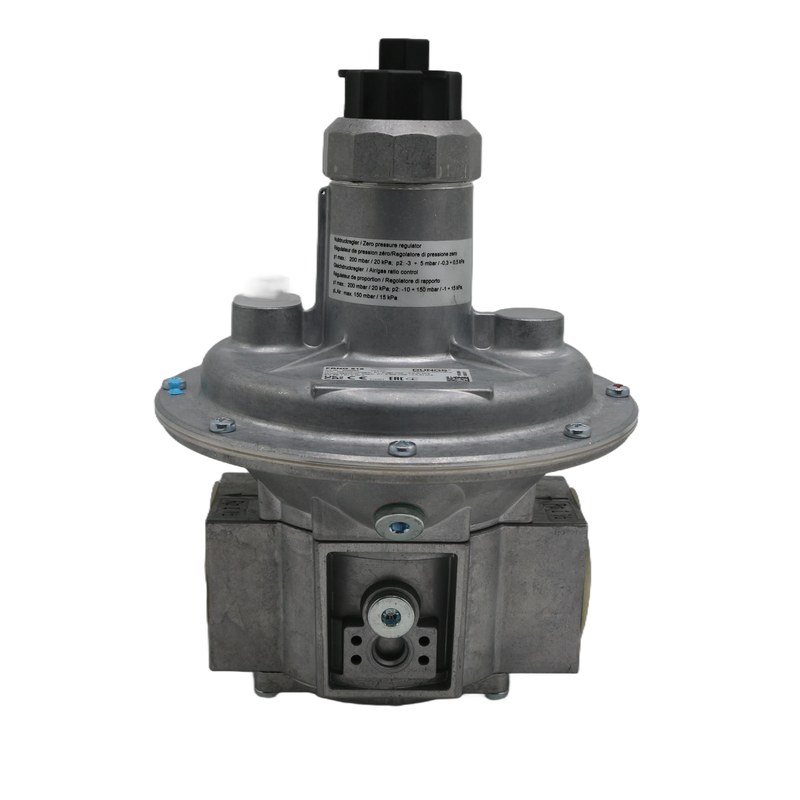

Регулятор давления газа DUNGS FRS 515 058446 — стабильное давление в газовых горелочных системах

DUNGS FRS 515, заказной номер 058446 — механический регулятор давления газа, предназначенный для снижения входного давления и поддержания заданного выходного значения в газовых системах. Устройство применяется в котельных, горелочных установках, теплогенераторах, промышленных печах и другом оборудовании, где стабильность подачи топлива напрямую влияет на качество и безопасность рабочего процесса.

Технические характеристики

Основные параметры DUNGS FRS 515:

• бренд — DUNGS,
• категория — регулятор давления газа,
• серия — FRS,
• модель — FRS 515,
• заказной номер — 058446,
• условный проход — DN40,
• класс регулятора — A,
• группа — 2,
• рабочая среда — газы первого, второго и третьего семейств,
• температура окружающей среды — от −15 до +70 °C,
• возможность внешнего импульсного подключения — предусмотрена,
• контрольные точки давления — предусмотрены,
• электрическое питание — не требуется,
• масса — около 2,5 кг.

Особенности конструкции

Конструкция DUNGS FRS 515 построена вокруг мембранно-пружинного механизма. Внутри корпуса размещены рабочая мембрана, клапанный узел, регулировочная пружина и система передачи усилия. Эти элементы образуют механическую обратную связь, благодаря которой проходное сечение изменяется автоматически в зависимости от фактического давления после регулятора. В верхней части корпуса установлен пружинный узел. Изменяя предварительное сжатие пружины, оператор задает требуемое выходное давление. При штатной комплектации диапазон регулировки составляет 10–30 мбар. Рабочая мембрана отделяет газовую часть от атмосферной и воспринимает выходное давление. При его изменении мембрана перемещается, воздействуя на клапан и корректируя количество проходящего газа.

Принцип работы

Газ поступает на вход DUNGS FRS 515 058446 под давлением p1. Далее поток проходит через регулирующий клапан и направляется к выходу, где формируется пониженное давление p2. На мембрану воздействуют две противоположные силы. С одной стороны действует давление газа после регулятора, с другой — усилие установленной регулировочной пружины. Когда эти силы находятся в равновесии, клапан занимает промежуточное положение и пропускает объем газа, необходимый для текущего режима работы. Если расход топлива увеличивается, давление после регулятора начинает снижаться. Давление на мембрану уменьшается, пружина перемещает регулирующий механизм, и проходное сечение становится больше. В результате подача газа возрастает, после чего выходное давление возвращается к заданной величине.

Области применения

DUNGS FRS 515 используется в различных газовых системах:

• водогрейные котлы,
• сушильные комплексы,
• промышленные системы отопления,
• газовые рампы,
• термические технологические линии,
• оборудование пищевой промышленности,
• системы подготовки газа перед горелкой,
• установки с переменным расходом топлива,
• коммерческие котельные,
• промышленные нагревательные установки.

Компания «Олниса» осуществляет поставку регуляторов давления DUNGS FRS 515 с заказным номером 058446 для котельных, горелочных и промышленных газовых систем. При оформлении заказа доступны консультации по присоединительному размеру, требуемому выходному давлению и выбору подходящей регулировочной пружины. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства DUNGS FRS 515:

• автоматическое поддержание выходного давления,
• отсутствие необходимости в электрическом питании,
• механическая компенсация изменения расхода газа,
• простая регулировка рабочей уставки,
• возможность изменения диапазона при помощи сменной пружины,
• компактное резьбовое подключение,
• удобство включения в газовую рампу,
• надежная мембранная конструкция,
• возможность инструментального контроля давления,
• совместимость с различными типами газовых горелок,
• стабильная работа при переменной тепловой нагрузке,
• простая интеграция с запорной арматурой,
• минимальная потребность в эксплуатационном обслуживании,
• пригодность для длительной промышленной эксплуатации.

Таким образом, DUNGS FRS 515 058446 — механический регулятор давления газа DN40 с присоединением Rp 1½ и максимальным рабочим давлением 500 мбар. Основная задача устройства заключается в снижении давления газа и поддержании заданного выходного значения при изменении расхода и параметров питающей линии. Мембранно-пружинная схема обеспечивает автоматическое регулирование без электропитания. Стандартная пружина позволяет настраивать выходное давление в пределах 10–30 мбар, а применение сменных пружин расширяет область использования модели.
