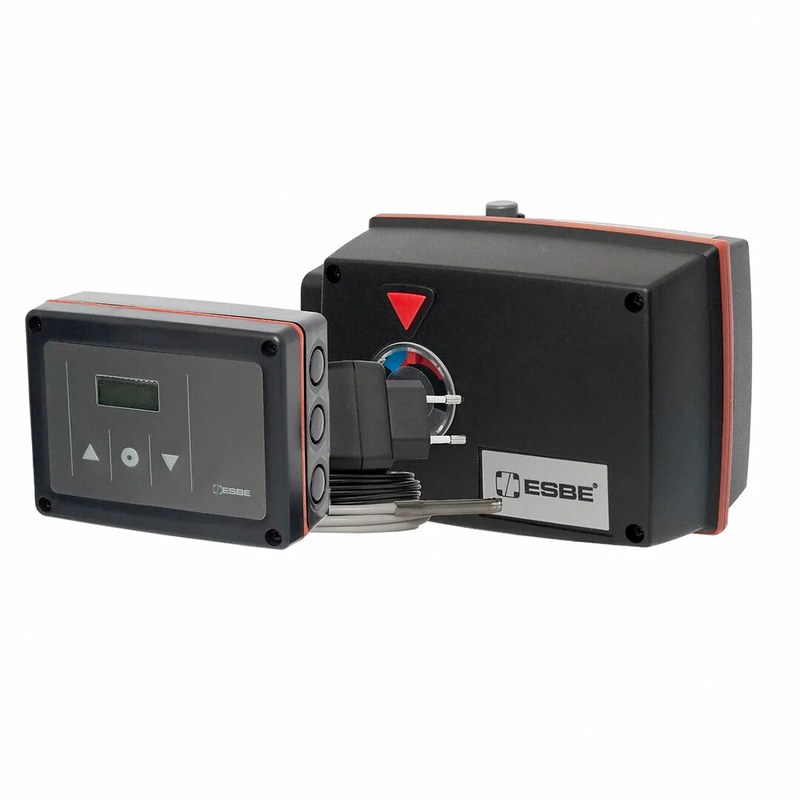

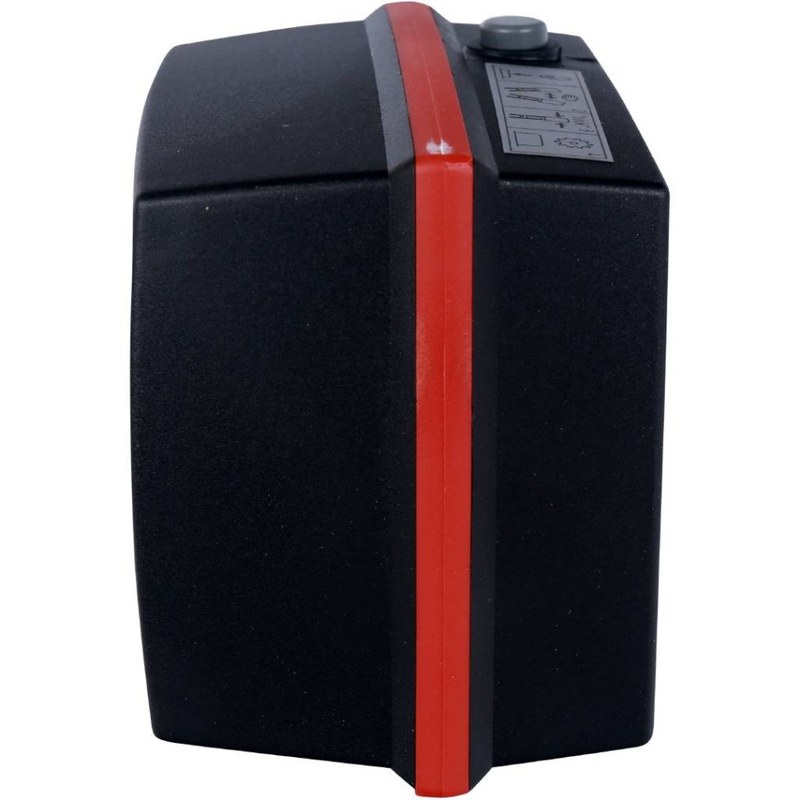

Электропривод ESBE 95 12051900 — трехпозиционное управление поворотными клапанами

ESBE 95, артикул 12051900 — поворотный электрический привод серии 90, предназначенный для автоматического управления смесительными и регулирующими клапанами в системах отопления, теплоснабжения и охлаждения. Устройство преобразует электрическую команду внешнего контроллера в механическое вращение вала клапана, позволяя изменять направление потока или соотношение смешиваемых теплоносителей.

Технические характеристики

Основные параметры ESBE 95:

• бренд — ESBE,
• категория — электрический поворотный привод,
• серия — 90,
• модель — 95,
• артикул — 12051900,
• напряжение питания — 230 В AC ±10%,
• частота питающей сети — 50 Гц,
• тип управления — трехпозиционный SPDT,
• типовое применение — поворотные клапаны DN15–DN150,
• назначение — регулирование и переключение потоков рабочей среды.

Особенности конструкции

ESBE 95 относится к приводам усиленного типа. По сравнению с компактными бытовыми и маломощными исполнительными механизмами он развивает момент 15 Н·м, что расширяет область применения до арматуры с более высоким сопротивлением вращению. В корпусе расположены электродвигатель, редуктор и система регулируемых кулачковых дисков. Электродвигатель формирует вращение, а многоступенчатая передача уменьшает скорость и одновременно увеличивает усилие на выходном валу. Кулачковая система позволяет настраивать рабочий сектор в пределах от 30 до 180°. Поэтому один и тот же привод может быть адаптирован к клапанам, которым требуется различная величина углового перемещения.

Принцип работы

На ESBE 95 12051900 подается питание 230 В AC. Направление движения определяется трехпозиционным управляющим сигналом от внешней автоматики. При активации одной управляющей цепи электродвигатель вращается в первом направлении. Через редуктор движение передается на выходной вал, связанный с поворотным клапаном. При подаче сигнала на второй вход двигатель меняет направление. Клапан начинает перемещаться обратно. Если оба управляющих сигнала отсутствуют, двигатель останавливается, а редуктор сохраняет достигнутое положение. Поэтому исполнительный механизм может удерживать арматуру между двумя крайними точками.

Области применения

Электропривод ESBE 95 12051900 применяется в различных инженерных и технологических системах:

• трехходовые смесительные узлы,
• четырехходовые регулирующие схемы,
• теплообменные станции,
• переключение потоков между контурами,
• управление накопительными емкостями,
• промышленные гидравлические системы,
• автоматизация инженерного оборудования зданий.

Компания «Олниса» осуществляет поставку электроприводов ESBE 95 с артикулом 12051900 для систем отопления, охлаждения и промышленного теплоснабжения. При оформлении заказа доступны консультации по совместимости привода с конкретным клапаном, требуемому моменту и монтажному адаптеру.

Преимущества

Практические преимущества ESBE 95:

• трехпозиционное управление с промежуточным позиционированием,
• относительно быстрое перемещение рабочего механизма,
• удобный ручной режим для сервисных операций,
• возможность оснащения вспомогательным переключателем,
• прочный корпус для эксплуатации в инженерных системах,
• широкий диапазон совместимой поворотной арматуры,
• возможность применения переходных комплектов,
• удобство построения автоматических смесительных узлов,
• стабильное удержание установленного положения,
• простая интеграция с внешними температурными контроллерами,
• низкое энергопотребление,
• пригодность для длительной эксплуатации в отопительных установках.

Таким образом, ESBE 95 12051900 — трехпозиционный электропривод серии 90 с питанием 230 В AC, временем поворота 60 секунд на 90° и крутящим моментом 15 Н·м. Устройство предназначено для автоматизации поворотных регулирующих и смесительных клапанов.
