Калибратор Fluke 754 — профессиональное решение для точной настройки измерительных систем

Fluke 754 — документирующий калибратор технологических процессов для проверки и метрологического обслуживания измерительных каналов промышленной автоматизации. Прибор совмещает функции источника и измерителя электрических сигналов, средства имитации температурных датчиков и интерфейса для работы с интеллектуальными полевыми преобразователями по протоколу HART. Такая архитектура позволяет контролировать токовые петли 4–20 мА, температурные каналы, преобразователи давления и другие элементы КИПиА с сохранением результатов.

Функциональные характеристики

Fluke 754 может одновременно формировать контрольное воздействие и измерять отклик проверяемого оборудования. Это позволяет оценивать преобразователь как завершенный измерительный канал. Прибор используется при обслуживании передатчиков, регуляторов, индикаторов и входных модулей ПЛК:

• измерение постоянного напряжения и тока,
• генерация постоянного напряжения и тока,
• измерение сопротивления и частоты,
• воспроизведение сопротивления,
• измерение и имитация сигналов термопар,
• измерение и имитация термопреобразователей сопротивления,
• питание токовой петли 24 В,
• работа с внешними модулями давления Fluke,
• обмен данными с HART-совместимыми устройствами,
• регистрация результатов до и после настройки.

Работа с технологическими сигналами

При проверке цепи 4–20 мА прибор способен задавать ток или измерять фактическое значение на выходе преобразователя. Совместная работа источника и измерительного канала позволяет сопоставлять входное воздействие с реакцией устройства. Для температурных каналов калибратор воспроизводит электрический эквивалент сигнала термопары или термопреобразователя сопротивления. Контроллер воспринимает такое воздействие как сигнал реального датчика. В обратном режиме Fluke 754 измеряет сигнал чувствительного элемента или преобразователя. Давление измеряется с помощью подключаемых модулей. Калибратор принимает данные модуля и одновременно контролирует электрический выход проверяемого передатчика. Физическое давление и токовый сигнал рассматриваются в одной процедуре.

HART-коммуникация

Поддержка HART превращает Fluke 754 в средство обслуживания интеллектуальных преобразователей. Цифровой обмен выполняется по той же токовой петле, по которой передается аналоговый сигнал 4–20 мА:

• идентификация HART-прибора,
• считывание переменных процесса,
• контроль токового выхода,
• проверка соответствия цифрового значения токовому сигналу,
• просмотр и изменение доступных параметров конфигурации,
• тест токового выхода и цепи,
• фиксация состояния до и после корректировки.

Такой режим позволяет разделять ошибки измерения, цифрового преобразования и токового выхода. При расхождении показаний можно установить, связано ли отклонение с чувствительным элементом, масштабированием или формированием токового сигнала.

Конструкция и эксплуатация

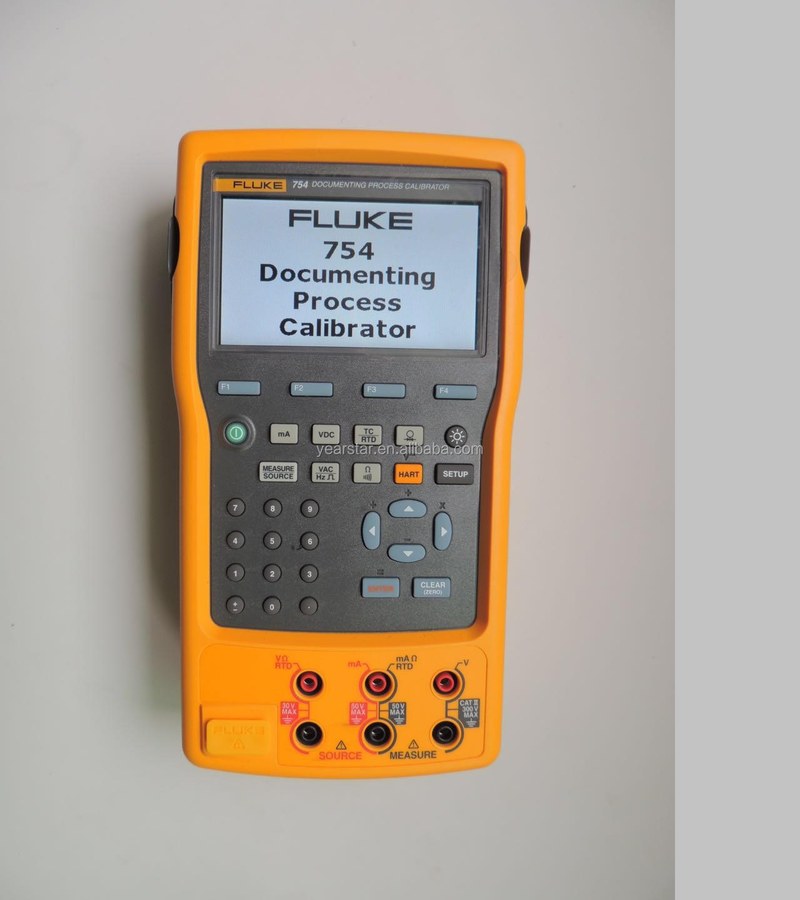

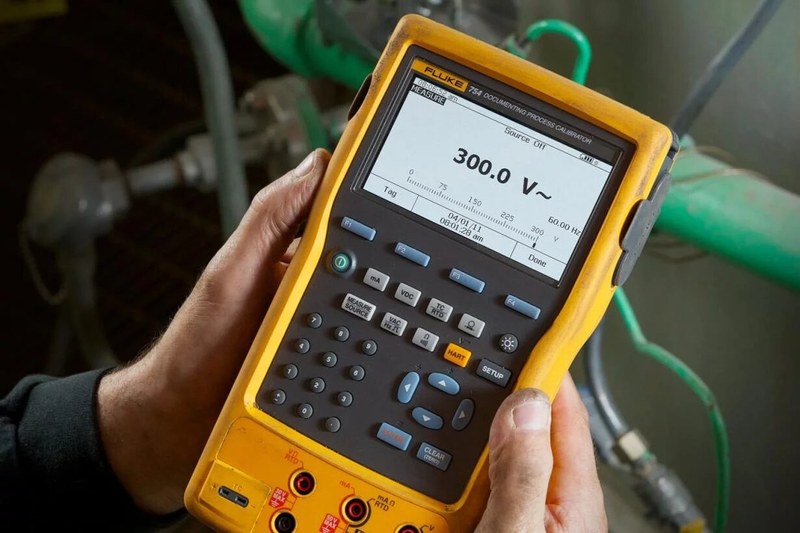

Fluke 754 выполнен как переносное промышленное средство измерений для полевых и цеховых работ. Органы управления обеспечивают доступ к основным функциям, а дисплей отображает показания, параметры процедуры и данные HART. Раздельные клеммы упрощают комбинированную работу:

• автономное питание от аккумуляторной батареи,
• переносное исполнение,
• раздельные входные и выходные соединения,
• внутренняя память для результатов,
• подключение внешних модулей давления,
• графическое представление параметров проверки,
• защита измерительных цепей для промышленной эксплуатации,
• выполнение последовательности контрольных точек.

Принцип работы

В измерительном режиме входной электрический сигнал поступает в соответствующий тракт, преобразуется в цифровое значение и выводится на дисплей. В режиме источника внутренние схемы формируют нормированный ток, напряжение, сопротивление или эквивалент температурного датчика. При совместной проверке оба тракта используются параллельно, поэтому калибратор определяет зависимость выходного сигнала устройства от заданного воздействия. При HART-обмене цифровые данные накладываются на аналоговую токовую петлю. Fluke 754 выделяет цифровую составляющую, обрабатывает сообщения и отображает параметры передатчика. Инженер может сопоставлять физическую величину на входе, цифровое значение внутри прибора и его аналоговый выход 4–20 мА.

Области применения

Калибратор применяется для контроля измерительных контуров, проверки характеристик полевых приборов и документирования состояния средств автоматизации:

• нефтегазовые объекты,
• химические и нефтехимические производства,
• энергетические предприятия,
• системы водоподготовки и водоочистки,
• пищевые и фармацевтические производства,
• целлюлозно-бумажные предприятия,
• АСУ ТП и диспетчерские системы,
• метрологические подразделения предприятий.

Таким образом, Fluke 754 объединяет измерение и генерацию электрических величин, имитацию температурных датчиков, работу с внешними модулями давления, питание токовой петли, HART-коммуникацию и документирование результатов. Такая интеграция позволяет проводить комплексную проверку полевых преобразователей и связанных с ними каналов автоматики с единым набором контрольных данных. Прибор рационален для предприятий, где необходимо обслуживать аналоговые и интеллектуальные средства КИПиА, фиксировать состояние до и после регулировки и сохранять воспроизводимость метрологических процедур. Компания «Олниса» осуществляет поставку калибраторов Fluke 754 и другого промышленного оборудования.
