Винтовая клемма DEGSON PC2.5 11010000031 — подключение проводников до 2,5 мм² на DIN-рейке

DEGSON PC2.5, артикул 11010000031 — проходная винтовая клемма для соединения медных проводников внутри распределительных шкафов, систем промышленной автоматики и низковольтного комплектного оборудования. Изделие рассчитано на монтаж на стандартную DIN-рейку и позволяет формировать упорядоченные клеммные ряды для силовых, управляющих и вспомогательных электрических цепей.

Технические характеристики

Основные параметры DEGSON PC2.5:

• бренд — DEGSON,
• категория — винтовая проходная клемма на DIN-рейку,
• серия — PC,
• модель — PC2.5,
• артикул — 11010000031,
• количество уровней — 1,
• количество точек подключения — 2,
• количество потенциалов — 1,
• диапазон сечения жесткого проводника — 0,2–2,5 мм²,
• диапазон сечения гибкого проводника — 0,2–2,5 мм²,
• диапазон AWG — 24–12,
• номинальный ток по IEC — 24 А,
• номинальное напряжение по IEC — 800 В,
• импульсное выдерживаемое напряжение — 8 кВ,
• номинальный ток по UL — 20 А,
• номинальное напряжение по UL — 600 В,
• тип соединения — винтовой,
• тип винта — шлицевой,
• резьба винта — M3,

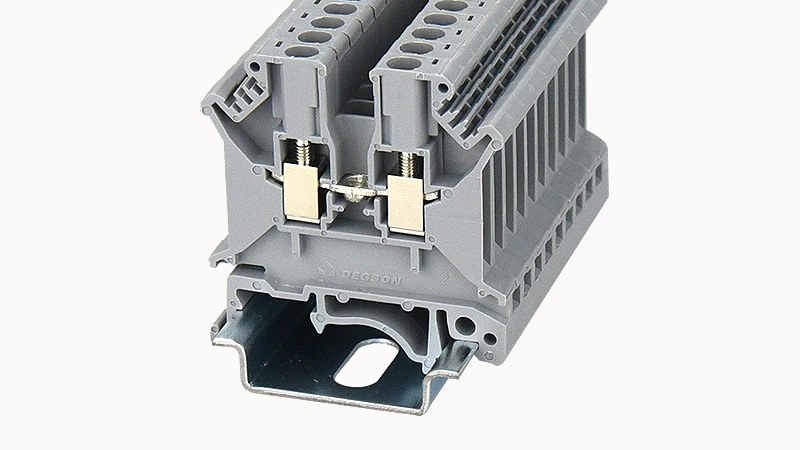

• монтаж — DIN-рейка NS 35/7,5 или NS 35/15,
• рабочая температура — от −40 до +105 °C с учетом кривой снижения нагрузки,
• стандарт испытаний — IEC 60947-7-1.

Особенности конструкции

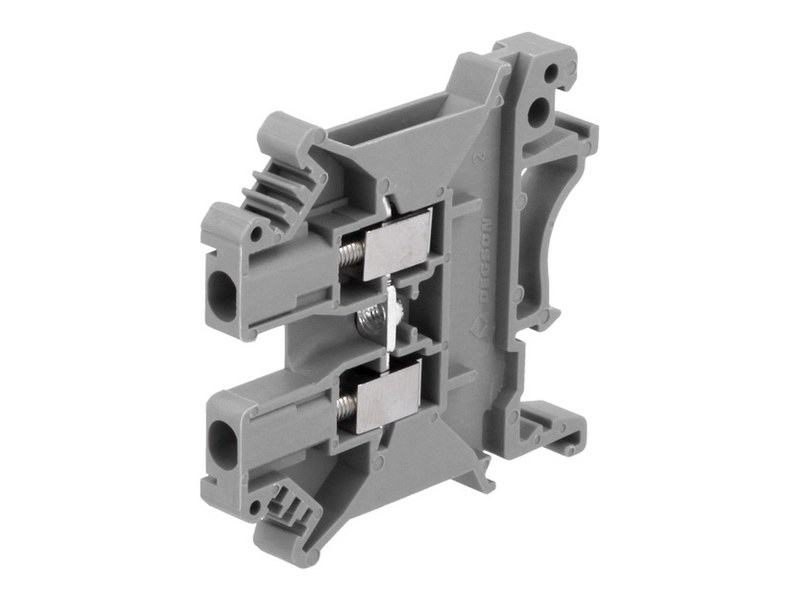

DEGSON PC2.5 имеет однорядное проходное исполнение. Два проводника подключаются с противоположных сторон, а внутри корпуса объединяются общей токоведущей вставкой. Такая схема используется для продолжения электрической цепи через клеммный ряд и позволяет удобно разделять внутреннюю и внешнюю проводку шкафа. Контактная часть выполнена из медного сплава. Этот материал сочетает хорошую электрическую проводимость с коррозионной стойкостью, что важно для долговременного сохранения стабильного переходного сопротивления. Винтовой механизм использует металлическую прижимную систему. При затяжке жилу не требуется наматывать вокруг винта: проводник вставляется в контактное окно и фиксируется равномерным усилием. Корпус изготовлен из полиамида с классом огнестойкости V0. Материал обеспечивает электрическую изоляцию соседних клемм и механическое разделение токоведущих элементов.

Принцип работы

Перед подключением к DEGSON PC2.5 11010000031 с проводника удаляется примерно 8–9 мм изоляции. Оголенная часть жилы полностью вводится в контактное окно так, чтобы медь не выступала за пределы защищенной зоны. После этого винт M3 затягивается с рекомендуемым моментом около 0,5 Н·м. Прижимной элемент передает усилие на проводник и фиксирует его между контактными поверхностями. Электрический ток проходит от первого проводника через металлическую токоведущую вставку к противоположной точке подключения. Клемма не изменяет параметры сигнала и не выполняет функции коммутации — ее задача заключается в надежном электрическом соединении двух участков цепи.

Области применения

DEGSON PC2.5 применяется в различных электротехнических системах:

• шкафы промышленной автоматики,
• распределительные щиты,
• панели управления,
• цепи питания 24 В и 230 В,
• соединение датчиков и исполнительных устройств,
• системы управления электродвигателями,
• контроллерные шкафы,
• низковольтные комплектные устройства,
• машиностроительное оборудование,
• технологические установки,
• системы вентиляции и отопления,
• насосные станции,
• сигнальные и управляющие цепи,
• внутренняя коммутация производственного оборудования.

Компания «Олниса» осуществляет поставку винтовых клемм DEGSON PC2.5 с артикулом 11010000031 для шкафов автоматики и распределительного оборудования. При оформлении заказа доступны технические консультации по допустимому сечению проводников, номинальному току, типу DIN-рейки и совместимым мостикам, маркировке и другим аксессуарам. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

К практическим достоинствам DEGSON PC2.5 относятся:

• надежная винтовая фиксация проводника,
• компактная ширина для плотной компоновки шкафа,
• подключение как жестких, так и гибких жил,
• высокая электрическая прочность изоляции,
• возможность формирования общих потенциалов с помощью мостиков,
• удобство маркировки электрических цепей,
• простая установка на стандартную DIN-рейку,
• возможность многократного переподключения проводников,
• устойчивость контактной части к коррозии,
• понятный визуальный контроль качества монтажа,
• совместимость с распространенными щитовыми аксессуарами,
• удобство построения длинных клеммных рядов,
• минимальные требования к обслуживанию,
• универсальность для силовых и управляющих цепей.

Таким образом, DEGSON PC2.5 11010000031 — винтовая проходная клемма для проводников сечением до 2,5 мм², предназначенная для монтажа на DIN-рейку. При ширине 5,2 мм изделие рассчитано на ток до 24 А и напряжение до 800 В по IEC, что позволяет применять его в широком спектре промышленных и распределительных систем.
