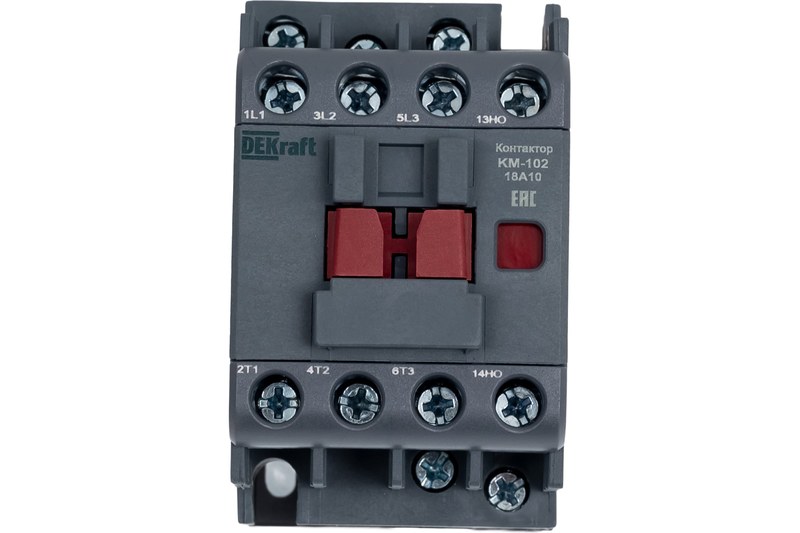

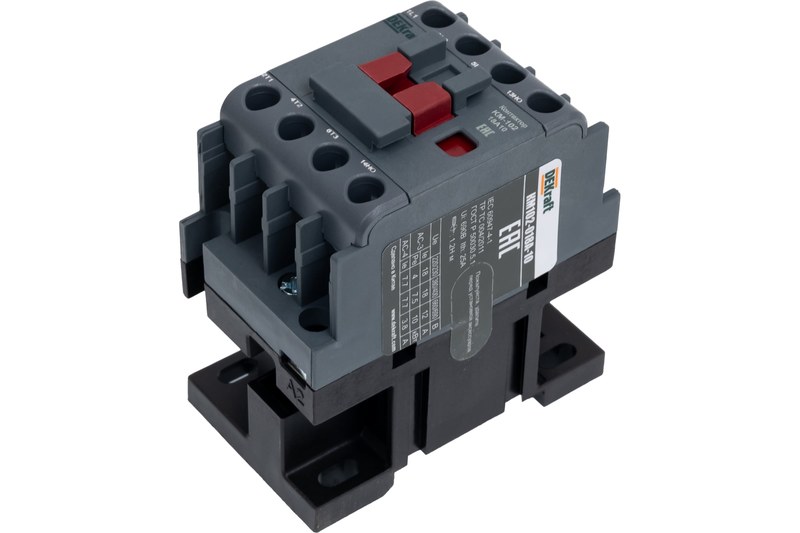

Контактор DEKraft КМ-102 21916DEK — управление электродвигателями и силовыми цепями

DEKraft КМ-102-018А-230В-11, артикул 21916DEK — трехполюсный электромагнитный контактор для дистанционной коммутации электрических нагрузок. Аппарат применяется в шкафах управления, распределительных устройствах и системах промышленной автоматики, где включение и отключение силовой цепи должно выполняться по управляющему электрическому сигналу.

Технические характеристики

Основные параметры DEKraft КМ-102 21916DEK:

• бренд — DEKraft,
• категория — электромагнитный контактор,
• серия — КМ-102,
• модель — КМ-102-018А-230В-11,
• артикул — 21916DEK,
• количество главных полюсов — 3,
• номинальный рабочий ток AC-3 — 18 А,
• соответствие требованиям — ГОСТ IEC 60947-4-1.

Особенности конструкции

DEKraft КМ-102 построен по классической электромагнитной схеме. В корпусе расположены катушка управления, магнитопровод, подвижный якорь, силовые контакты и механизм возврата. Такая архитектура позволяет отделить относительно маломощную управляющую цепь от силовой части, через которую проходит ток нагрузки. Три основных контакта работают синхронно и предназначены для переключения трех фаз. Благодаря этому контактор подходит для управления асинхронными двигателями и другими трехфазными потребителями. В исполнении 21916DEK предусмотрены встроенные дополнительные контакты 1НО+1НЗ. Нормально открытый контакт меняет состояние при срабатывании контактора и может применяться в цепи самоподхвата. Нормально закрытый удобен для взаимной блокировки нескольких аппаратов либо передачи сигнала о текущем состоянии.

Принцип работы

В исходном состоянии катушка контактора обесточена, а силовые контакты находятся в положении, определяемом возвратным механизмом. Нагрузка при этом отключена. Когда на катушку DEKraft КМ-102 21916DEK подается напряжение 220/230 В AC, по ее обмотке проходит ток и формируется магнитное поле. Оно втягивает подвижную часть магнитопровода. Движение якоря механически передается контактной системе. Главные контакты трех полюсов замыкаются, после чего электрическая энергия поступает к подключенному оборудованию. Одновременно меняется состояние вспомогательных контактов. Нормально открытый элемент замыкается, а нормально закрытый — размыкается. Это позволяет без отдельных датчиков получать дискретный сигнал о положении контактора и использовать его в логике управления.

Области применения

Контактор DEKraft КМ-102 21916DEK может использоваться в следующих системах:

• пуск асинхронных электродвигателей,
• насосные станции,
• вентиляционные установки,
• компрессорное оборудование,
• системы отопления и кондиционирования,
• конвейерные линии,
• производственные механизмы,
• станочное оборудование,
• шкафы промышленной автоматики,
• системы водоснабжения,
• осветительные силовые цепи,
• дистанционное управление электрическими нагрузками,
• реверсивные схемы при использовании нескольких контакторов,
• технологические установки с автоматизированным управлением.

Компания «Олниса» осуществляет поставку контакторов DEKraft КМ-102 с артикулом 21916DEK для промышленной автоматики и систем управления электроприводами. При подготовке заказа доступны консультации по номинальному току, напряжению катушки, количеству вспомогательных контактов и совместимым дополнительным устройствам. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

К практическим достоинствам DEKraft КМ-102 относятся:

• дистанционное управление силовой нагрузкой,
• возможность многократной автоматической коммутации,
• одновременное переключение трех фаз,
• встроенные вспомогательные контакты для управляющей логики,
• удобство построения схем самоподхвата,
• возможность организации взаимной блокировки контакторов,
• простая интеграция в стандартный шкаф автоматики,
• совместимость с дополнительными контактными приставками,
• возможность расширения схемы без замены базового аппарата,
• понятный электромеханический принцип работы,
• удобство сервисного обслуживания,
• пригодность для типовых моторных цепей,
• компактная установка на DIN-рейку,
• минимальные требования к регулярному эксплуатационному вмешательству.

Таким образом, DEKraft КМ-102-018А-230В-11 21916DEK — трехполюсный электромагнитный контактор на 18 А, рассчитанный на работу с управляющим напряжением 220/230 В AC. Модель используется для дистанционного включения и отключения электродвигателей и других силовых потребителей в сетях переменного тока.
