Электропривод ESBE ARA661 12101300 — автоматическое позиционирование смесительных клапанов

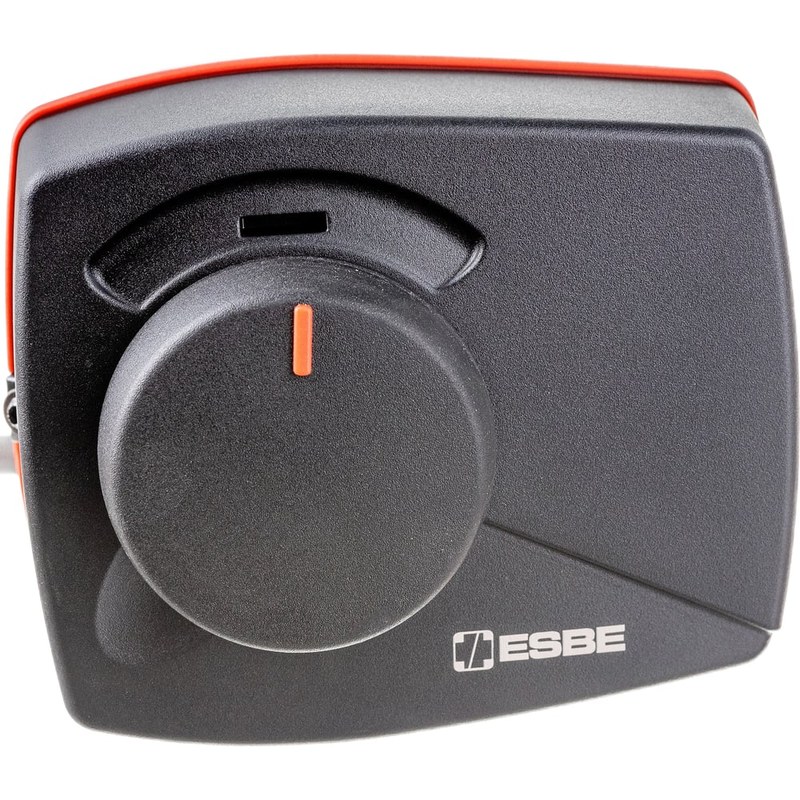

ESBE ARA661, артикул 12101300 — электромеханический поворотный привод для автоматизации клапанов, регулирующих движение теплоносителя в отопительных и климатических системах. Устройство принимает команды от внешнего регулятора и преобразует их в медленное вращение штока арматуры, изменяя пропорцию смешивания или направление потока без ручного вмешательства.

Технические характеристики

Ключевые параметры ESBE ARA661:

• серия — ARA600,
• артикул — 12101300,
• напряжение питания — 230 В AC,
• алгоритм управления — трехпозиционный SPDT,
• рабочий угол — 90°,
• продолжительность полного поворота на 90° — 120 с,
• предельный крутящий момент — 6 Н·м,
• назначение — управление поворотной регулирующей арматурой,
• совместимые семейства клапанов — VRG100, VRG200, VRG300, VRB100, VRH100 и предусмотренные производителем исполнения,
• применение с клапанами DN15–DN50 — предусмотрено для соответствующих комбинаций.

Особенности конструкции

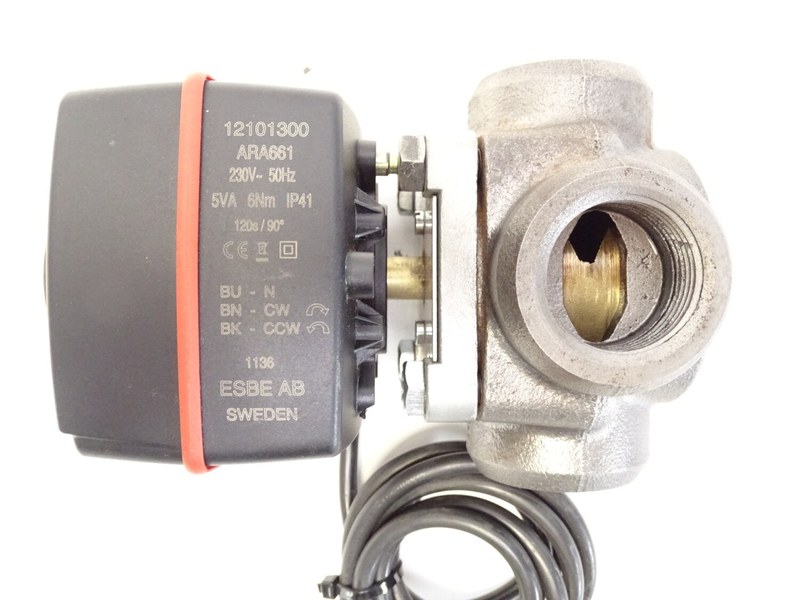

Компоновка ARA661 рассчитана на непосредственную установку поверх клапана. Благодаря этому регулирующий узел не требует длинных тяг, внешних рычагов и отдельной монтажной рамы. Вращение передается на шток арматуры через компактный сопрягающий механизм. В корпусе размещен электрический двигатель и редуктор. Двигатель обеспечивает исходное вращение, а многоступенчатая передача уменьшает скорость и увеличивает крутящий момент. Именно редуктор позволяет небольшому электроприводу уверенно перемещать затвор регулирующего клапана.

Принцип работы

После подачи питания ESBE ARA661 12101300 ожидает управляющую команду от терморегулятора, контроллера отопления или другого устройства автоматики. Трехпозиционная схема использует два направления движения. При поступлении первой команды двигатель начинает перемещать клапан в одну сторону. Вторая команда вызывает вращение в обратном направлении. Если активного сигнала нет, механизм остается в достигнутой точке. Такой способ особенно эффективен в смесительных контурах. Регулятор постоянно сравнивает фактическую температуру теплоносителя с заданной величиной.

Области применения

ESBE ARA661 применяется в инженерных системах, где необходимо автоматически изменять положение поворотного клапана:

• буферные накопительные емкости,
• гелиосистемы,
• системы переключения между источниками тепла,
• автоматика инженерных сетей зданий,
• технологические контуры с регулируемым расходом теплоносителя.

Компания «Олниса» осуществляет поставку электроприводов ESBE ARA661 с артикулом 12101300 для отопительных, охлаждающих и теплотехнических систем. При оформлении заказа доступны консультации по совместимости привода с конкретной моделью клапана, типу управляющего сигнала и требованиям к скорости поворота.

Преимущества

Практические достоинства ESBE ARA661:

• автоматизация регулирования гидравлического контура,
• точное изменение положения клапана без ручного вмешательства,
• возможность фиксации исполнительного механизма между крайними точками,
• плавная реакция на команды системы управления,
• удобное сочетание с фирменными клапанами ESBE,
• компактная установка без сложных внешних тяг,
• возможность ручного позиционирования при обслуживании,
• простая логика трехпозиционного управления,
• пригодность для температурного регулирования инерционных систем,
• удобство модернизации существующих смесительных узлов,
• возможность дополнительной сигнализации положения,
• низкие требования к текущему обслуживанию,
• надежная механическая передача через редуктор,
• широкая применимость в системах HVAC.

Таким образом, ESBE ARA661 12101300 представляет собой поворотный исполнительный механизм для автоматизации смесительных и регулирующих клапанов. Питание 230 В AC и трехпозиционное управление позволяют подключать привод к распространенным отопительным контроллерам, а момент до 6 Н·м обеспечивает работу с совместимой арматурой ESBE.
