Расцепитель DEKraft НД-101 18102DEK и дополнительный контакт ДК-101 18100DEK — дистанционное отключение и контроль состояния

DEKraft НД-101 18102DEK и ДК-101 18100DEK — модульные вспомогательные устройства, предназначенные для расширения возможностей автоматических и дифференциальных выключателей. Эти аксессуары решают разные задачи: независимый расцепитель формирует дистанционную команду на отключение силовой цепи, а дополнительный контакт используется для передачи информации о реальном состоянии коммутационного аппарата.

Технические характеристики

Основные параметры независимого расцепителя DEKraft НД-101:

• бренд — DEKraft,
• категория — независимый расцепитель,
• серия — НД-101,
• исполнение — MX+OF,
• артикул — 18102DEK,
• основное назначение — дистанционное отключение выключателя,
• базовое номинальное напряжение — 220 В AC,
• диапазон гарантированного срабатывания — 70–110% Un,
• в актуальной маркировке исполнения — AC 100–415 В и DC 24, 48, 110–130 В,
• ширина корпуса — 18 мм,
• исполнение — OF,
• артикул — 18100DEK,
• назначение — получение информации о состоянии выключателя,
• тип контактной группы — переключающий контакт,
• момент затяжки — 1 Н·м,
• ширина корпуса — 9 мм,
• установка — с левой стороны выключателя,
• максимальное количество совместно устанавливаемых аксессуаров — до 3.

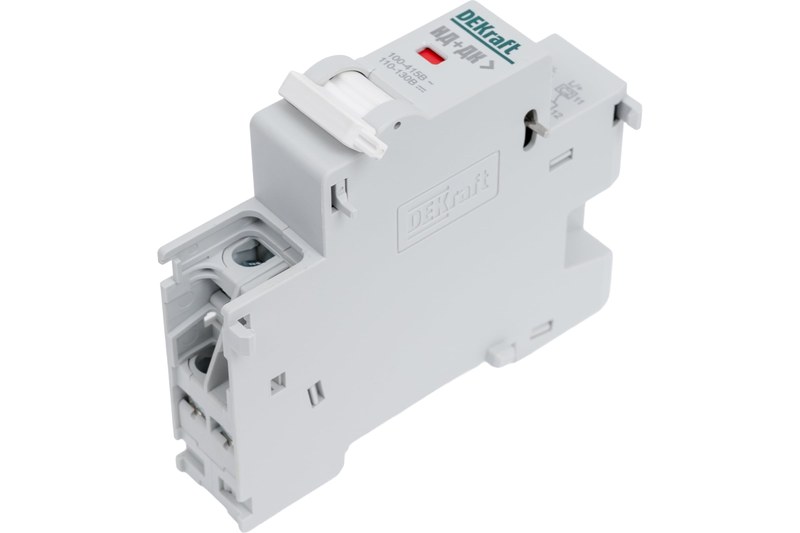

Особенности конструкции

DEKraft НД-101 представляет собой компактный электромеханический модуль, который устанавливается непосредственно возле корпуса совместимого автоматического или дифференциального выключателя. Его внутренний исполнительный механизм соединяется с системой свободного расцепления основного аппарата. Ключевой узел НД-101 — электромагнит. При поступлении управляющего напряжения он создает механическое усилие, необходимое для принудительного перевода выключателя в отключенное положение. Таким образом, оператору не требуется физически находиться возле распределительного щита. Особенностью НД-101 является наличие схемы, которая после выполнения команды снимает длительную нагрузку с внутренней катушки. Поэтому управляющий сигнал может присутствовать на клеммах без постоянного перегрева электромагнита после уже состоявшегося отключения.

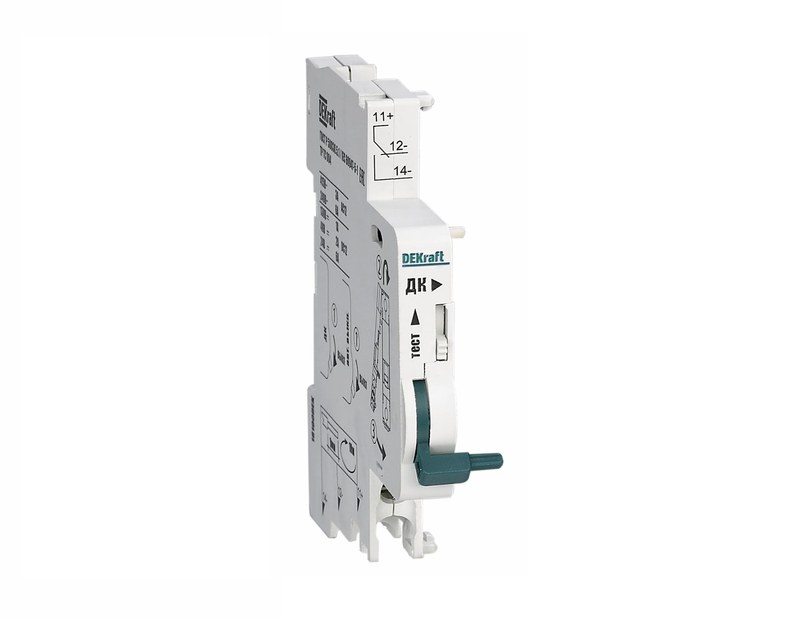

Принцип работы ДК-101

DEKraft ДК-101 18100DEK действует по другому принципу. У него нет собственного электромагнита и он не инициирует размыкание силовой цепи. Механическая связь с автоматическим выключателем позволяет вспомогательному контакту отслеживать фактическое положение его контактной системы. Когда автомат включен, переключающий контакт ДК-101 занимает одно положение. После отключения состояние вспомогательной цепи меняется. Сигнал можно подать на лампу индикации, промежуточное реле, программируемый контроллер, систему диспетчеризации или другой низковольтный элемент управления.

Области применения

DEKraft НД-101 и ДК-101 применяются в различных системах управления и электроснабжения:

• распределительные щиты,
• пожарная автоматика,
• аварийное дистанционное отключение,
• промышленные шкафы управления,
• системы диспетчеризации,
• автоматизированное электроснабжение зданий,
• системы вентиляции и дымоудаления,
• насосные станции,
• технологические установки,
• низковольтные комплектные устройства,
• системы контроля состояния автоматических выключателей,
• цепи электрических блокировок,
• световая и дистанционная сигнализация,
• автоматизация инженерной инфраструктуры.

Компания «Олниса» осуществляет поставку расцепителей DEKraft НД-101 18102DEK и дополнительных контактов ДК-101 18100DEK для распределительных щитов и автоматизированных систем электроснабжения. При подготовке заказа доступны технические консультации по совместимости аксессуаров с конкретной серией автоматических или дифференциальных выключателей. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства применения НД-101 и ДК-101:

• возможность дистанционного отключения защищаемой линии,
• получение обратной связи о фактическом состоянии выключателя,
• интеграция модульной аппаратуры в автоматизированные системы,
• компактное размещение дополнительных функций внутри щита,
• удобство построения аварийных алгоритмов,
• возможность применения в пожарных и диспетчерских системах,
• механическая связь с основным коммутационным аппаратом,
• отсутствие необходимости устанавливать отдельный датчик положения,
• возможность формирования цепей блокировки и сигнализации,
• простая интеграция с релейной автоматикой и ПЛК,
• совместимость с несколькими сериями защитной аппаратуры DEKraft,
• минимальные требования к эксплуатационному обслуживанию,
• удобство модернизации уже существующего распределительного щита,
• гибкость при построении схем дистанционного управления.

Таким образом, DEKraft НД-101 18102DEK и ДК-101 18100DEK выполняют взаимодополняющие функции в составе модульной защитной аппаратуры. Независимый расцепитель позволяет внешней системе принудительно отключить автоматический или дифференциальный выключатель, а дополнительный контакт передает информацию о реальном состоянии его контактной системы.
