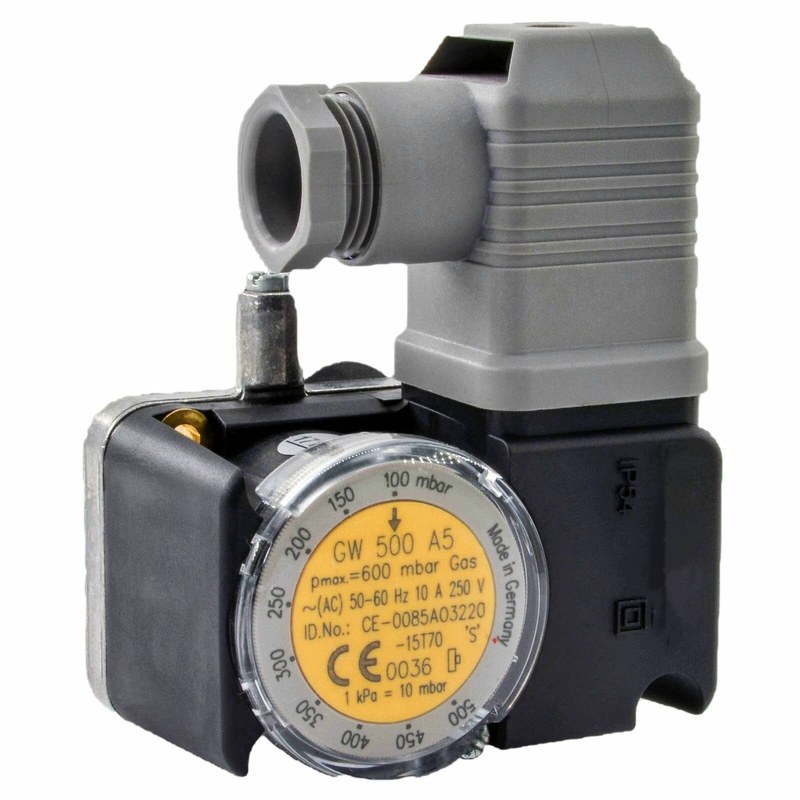

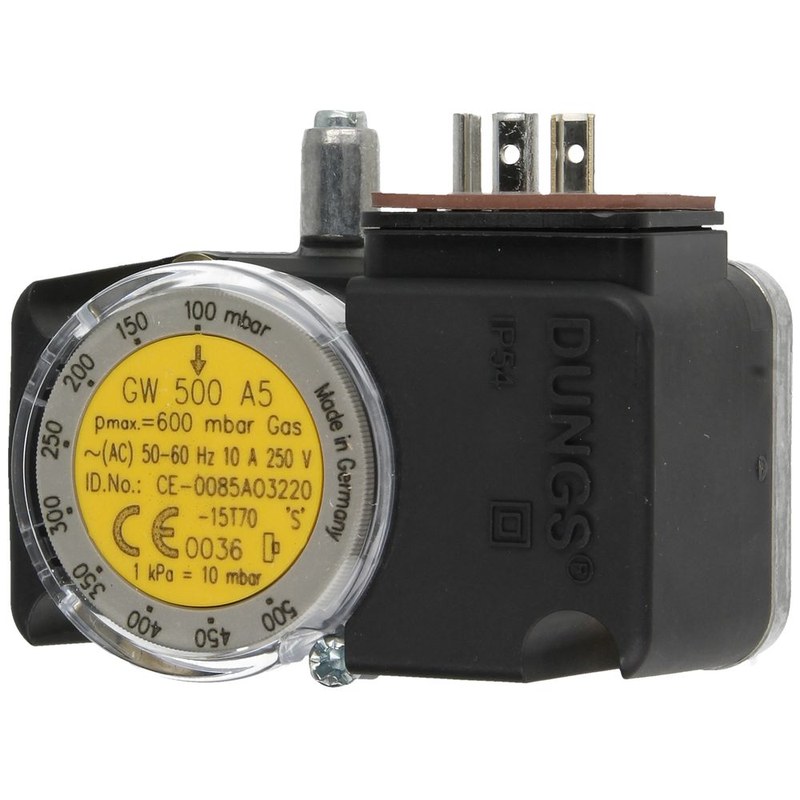

Реле давления DUNGS GW 500 A5 272349 — контроль газа и воздуха в диапазоне 100–500 мбар

DUNGS GW 500 A5, заказной номер 272349 — компактное реле давления для контроля газообразных сред в горелочных, отопительных и технологических установках. Прибор отслеживает достижение заданного порога давления и переключает электрический контакт, формируя дискретный сигнал для автоматики безопасности или системы управления.

Технические характеристики

Основные параметры DUNGS GW 500 A5 272349:

• бренд — DUNGS,
• серия — GW...A5,
• модель — GW 500 A5,
• исполнение — Ag-G3-MS6-V12 fa-se Set,
• заказной номер — 272349,
• диапазон регулировки уставки — 100–500 мбар,
• максимальное рабочее давление — 1000 мбар,
• допуск точки срабатывания — ±15% установленного значения,
• отдельное питание для измерительного механизма — не требуется.

Особенности конструкции

DUNGS GW 500 A5 построен на механическом мембранном принципе, поэтому контроль давления выполняется без электронного преобразователя и внешнего питания измерительной части. Давление рабочей среды непосредственно воспринимается эластичной мембраной, перемещение которой передается переключающему механизму. Корпус изготовлен из литого алюминия. Такое исполнение обеспечивает необходимую механическую жесткость при небольших габаритах и подходит для непосредственной установки на газовую арматуру DUNGS. Обозначение A5 определяет тип подключения. В отличие от версии A4 с резьбовым присоединением, A5 монтируется через фланцевую поверхность с уплотнительным кольцом O-ring. Такая конструкция особенно удобна при установке реле непосредственно на совместимые газовые мультиблоки, клапаны, регуляторы и фланцевые адаптеры.

Принцип работы

Рабочее давление поступает в измерительную полость DUNGS GW 500 A5 272349 и воздействует на мембрану. Пока давление находится по одну сторону установленной точки переключения, контактный механизм остается в исходном состоянии. При увеличении давления мембрана перемещается. Когда усилие, создаваемое рабочей средой, достигает значения, соответствующего выбранной уставке, механическая система переключает электрическую контактную группу. При повышении давления нормально замкнутый контакт NC размыкается, а нормально разомкнутый NO замыкается. Таким образом автоматика получает четкий дискретный сигнал о прохождении установленного порога. При последующем снижении давления контактная система возвращается в исходное положение, но переключение происходит не строго в той же точке. Разница между давлением включения и обратного переключения называется дифференциалом.

Области применения

DUNGS GW 500 A5 может использоваться в различных газовых и воздушных системах:

• теплогенераторы,
• газовые печи,
• сушильное оборудование,
• термические технологические линии,
• контроль давления после регулирующей арматуры,
• системы блокировки подачи газа,
• автоматика безопасности горелочных устройств,
• контроль воздушного давления в технологических системах.

Компания «Олниса» осуществляет поставку реле давления DUNGS GW 500 A5 с заказным номером 272349 для горелочных, котельных и промышленных газовых систем. При оформлении заказа доступны технические консультации по диапазону уставки, варианту присоединения A5 и совместимости реле с конкретными клапанами, мультиблоками и адаптерами DUNGS. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства DUNGS GW 500 A5:

• механический контроль давления без отдельного питания измерительной части,
• удобная регулировка порога непосредственно на устройстве,
• компактная установка на совместимую газовую арматуру,
• наличие переключающего контакта для разных логических схем,
• возможность контроля как верхнего, так и нижнего порога,
• стабильное переключение благодаря предусмотренному дифференциалу,
• удобство проверки давления через измерительный штуцер,
• прочная конструкция алюминиевого корпуса,
• минимальное количество дополнительных соединений при фланцевом монтаже,
• простая интеграция в автоматику горелки,
• возможность использования в цепях защитной блокировки,
• пригодность для длительной эксплуатации в промышленном оборудовании,
• широкий диапазон настройки для высоких давлений серии GW,
• низкие требования к регулярному техническому обслуживанию.

Таким образом, DUNGS GW 500 A5 272349 — механическое реле давления для контроля газа и воздуха с регулируемой уставкой от 100 до 500 мбар. Актуальное исполнение допускает максимальное рабочее давление до 1000 мбар и использует фланцевое подключение A5 с уплотнением O-ring. Мембранный механизм непосредственно реагирует на изменение давления и переключает электрическую группу COM/NO/NC без применения внешнего источника питания.
